So sánh quạt EC và quạt AC phòng sạch: Quạt AC sử dụng động cơ cảm ứng xoay chiều truyền thống có tổn hao trượt từ trường và tỏa nhiệt lớn (hiệu suất chỉ đạt 40% – 60%), trong khi quạt EC (Electronically Commutated) sử dụng động cơ một chiều không chổi than (BLDC) nam châm vĩnh cửu tích hợp bo mạch biến đổi điện tử thông minh, đạt hiệu suất cơ – điện vượt trội từ 80% đến 90%.
Cơ chế “Tiết kiệm điện kép” từ 30% – 50%:
- Thứ nhất, bản thân quạt EC tiêu thụ điện trực tiếp ít hơn 30% – 50% so với quạt AC ở cùng một lưu lượng gió và cột áp.
- Thứ hai, do mỗi Watt điện tiêu thụ trên động cơ quạt cuối cùng đều biến thành nhiệt năng tỏa vào khoang trần phòng sạch, việc giảm công suất tiêu thụ của hàng trăm chiếc FFU sẽ trực tiếp cắt giảm tải lạnh cho hệ thống Chiller và AHU trung tâm.
Giải pháp tối ưu vòng đời dự án (LCC) từ INTECH Air & Clean Tech: Tích hợp tùy chọn động cơ quạt EC hiệu suất cao trên các dòng FFU Phòng Sạch INTECH, BFU Phòng Sạch và cụm quạt EC Plug Fan / Fan Wall trong AHU đạt chứng nhận Eurovent, cho phép điều khiển tập trung hàng nghìn thiết bị qua giao thức Modbus RTU / BMS và hoàn vốn đầu tư (ROI) chỉ sau 12 – 24 tháng vận hành 24/7.
Trong một nhà máy sản xuất linh kiện điện tử, bán dẫn, dược phẩm GMP hoặc thiết bị y tế vận hành liên tục 24/7, hệ thống xử lý không khí và duy trì áp suất phòng sạch thường chiếm tới 40% – 60% tổng hóa đơn tiền điện toàn nhà máy (tiết kiệm năng lượng phòng sạch chuẩn ISO 14644-16). Riêng với các phòng sạch diện tích lớn lắp đặt từ vài trăm đến hàng nghìn bộ lọc quạt FFU (Fan Filter Unit) trên trần, chi phí tiền điện suốt vòng đời 10 năm của dàn quạt lớn gấp nhiều lần chi phí mua sắm thiết bị ban đầu.
Đó là lý do khi lập dự toán đầu tư mới hoặc cải tạo (Retrofit) phòng sạch, câu hỏi được các chủ đầu tư và giám đốc kỹ thuật đặt lên bàn cân nhiều nhất là: Nên chọn quạt AC giá rẻ ban đầu hay đầu tư quạt EC để cắt giảm 30% – 50% chi phí điện năng?
Bài viết dưới đây phân tích chi tiết nguyên lý kỹ thuật và bảng tính kinh tế thực tế giữa hai công nghệ này.
Nội dung bài viết:

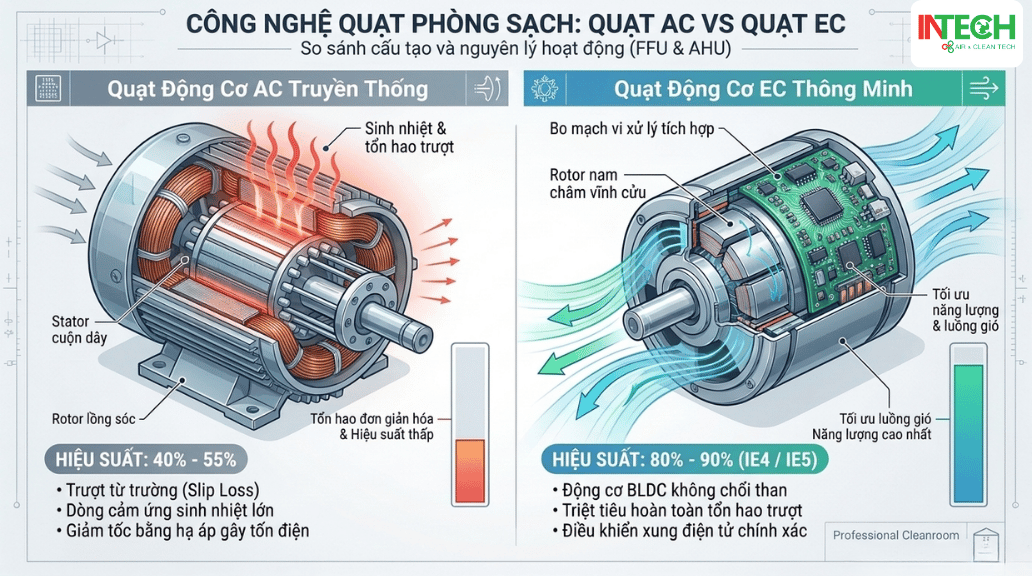

1. Sự khác biệt trong cấu tạo và nguyên lý giữa Quạt EC và Quạt AC là gì?
Để hiểu vì sao có sự chênh lệch lớn về điện năng tiêu thụ, trước hết cần phân tích cấu tạo bên trong của hai dòng động cơ đang được lắp đặt phổ biến trong các bộ FFU phòng sạch và buồng quạt AHU phòng sạch hiện nay:
Quạt động cơ AC truyền thống (AC Induction Motor)
- Nguyên lý vận hành: Sử dụng dòng điện xoay chiều (1 pha 220V hoặc 3 pha 380V) cấp vào cuộn dây Stator để tạo ra từ trường quay cảm ứng làm quay Rotor lồng sóc.
- Nhược điểm kỹ thuật cố hữu: Luôn tồn tại hiện tượng “trượt từ trường” (Slip Loss) và dòng điện cảm ứng chạy trong Rotor sinh nhiệt rất lớn. Khi cần thay đổi tốc độ gió trên FFU (thường là công tắc 3 cấp tốc độ Thấp – Trung bình – Cao), quạt AC phải dùng biến áp hoặc tụ điện để hạ điện áp đầu vào, khiến hiệu suất động cơ sụt giảm mạnh (chỉ đạt khoảng 40% – 55%) và phần năng lượng dư thừa bị đốt nóng thành nhiệt tỏa ra môi trường.
Quạt động cơ EC thông minh (Electronically Commutated Motor)
- Nguyên lý vận hành: EC (Electronically Commutated – Chuyển mạch điện tử) là công nghệ kết hợp ưu điểm của nguồn cấp xoay chiều AC và động cơ một chiều không chổi than (Brushless DC – BLDC) sử dụng Rotor nam châm vĩnh cửu đất hiếm.
- Ưu thế kỹ thuật vượt trội: Người dùng vẫn cấp nguồn điện xoay chiều 220V/380V bình thường trực tiếp vào quạt (không cần bộ chuyển đổi nguồn rời bên ngoài), nhưng bo mạch vi xử lý tích hợp ngay trong bầu quạt sẽ chỉnh lưu sang dòng DC và điều khiển xung điện tử (PWM / 0-10V / RS485) với độ chính xác cao. Nhờ sử dụng nam châm vĩnh cửu và không có chổi than ma sát, quạt EC triệt tiêu hoàn toàn tổn hao trượt Rotor, nâng hiệu suất tổng thể lên mức 80% – 90% (tương đương chuẩn hiệu suất năng lượng siêu cao IE4 / IE5).

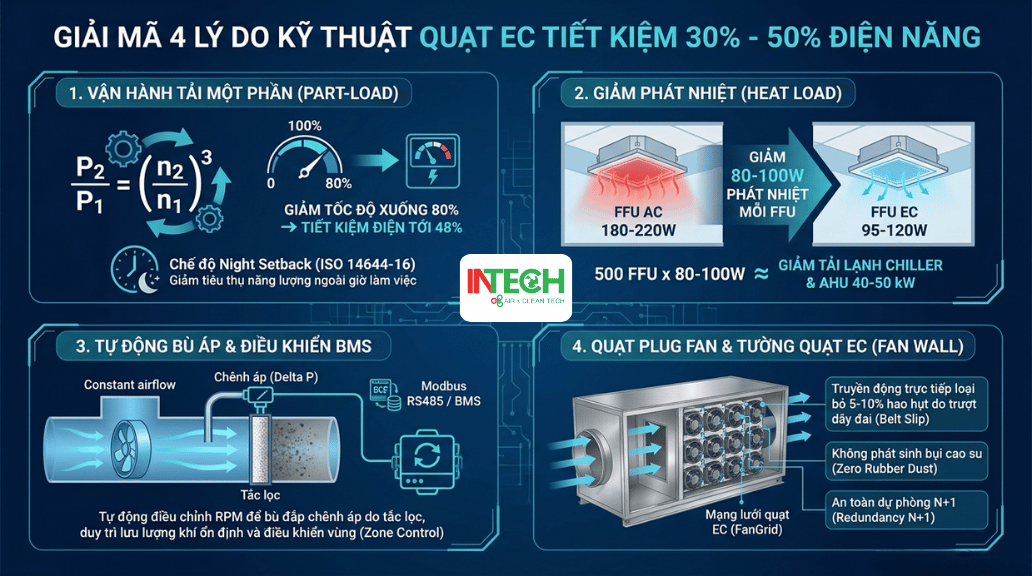

2. Giải mã 4 lý do kỹ thuật giúp Quạt EC tiết kiệm từ 30% đến 50% điện năng trong phòng sạch
Con số tiết kiệm 30% – 50% điện năng khi chuyển từ quạt AC sang quạt EC trong hệ thống FFU và AHU được chứng minh bằng 4 quy luật vật lý và vận hành thực tế tại nhà máy:
2.1 Hiệu suất vượt trội ở chế độ “Tải một phần” (Part-Load) theo Định luật đồng dạng quạt
Trong thiết kế phòng sạch, công suất quạt của FFU và AHU luôn phải được tính dư (Design Margin) để thắng được trở lực khi màng lọc HEPA H13/H14 bị bám đầy bụi ở cuối chu kỳ (trở lực tăng từ 120 Pa khi lọc mới lên 250 – 300 Pa khi lọc bẩn).
Điều đó có nghĩa là trong suốt 70% – 80% thời gian đầu của vòng đời màng lọc, quạt chỉ cần chạy ở mức 60% – 75% tốc độ tối đa để duy trì vận tốc gió Laminar chuẩn 0,45 m/s. Theo định luật đồng dạng quạt (Fan Affinity Laws), công suất tiêu thụ điện tỉ lệ thuận với lập phương (bậc 3) của tốc độ quay (P2 / P1 = (n2 / n1)^3):
- Khi giảm tốc độ quạt EC xuống mức 80% qua tín hiệu điều khiển vô cấp, điện năng tiêu thụ giảm tới gần 48%.
- Đặc biệt, khi nhà máy kích hoạt chế độ giảm tốc ngoài giờ sản xuất (Night Setback Mode theo khuyến nghị của tiết kiệm năng lượng phòng sạch chuẩn ISO 14644-16), quạt EC giữ nguyên hiệu suất cao trên 80% ở dải vòng tua thấp, trong khi quạt AC bị tụt hiệu suất nghiêm trọng và gây tiếng ồn từ trường.
2.2 Giảm phát nhiệt (Heat Load) trong khoang trần – Cắt giảm gián tiếp điện năng của Chiller & AHU:
Đây là khoản tiết kiệm “ẩn” cực lớn thường bị bỏ sót khi tính toán kinh tế:
- Theo phân tích, mỗi Watt điện năng tiêu thụ bởi động cơ quạt FFU trên trần cuối cùng đều chuyển hóa 100% thành nhiệt năng (Sensible Heat) tỏa trực tiếp vào luồng khí phòng sạch.
- Một bộ FFU kích thước chuẩn 1175x575mm dùng quạt AC tiêu thụ khoảng 180W – 220W, trong khi FFU dùng quạt EC cánh cong ngược (Backward-curved) ở cùng lưu lượng chỉ tiêu thụ khoảng 95W – 120W (chênh lệch 80W – 100W nhiệt tỏa ra trên mỗi FFU).
- Nếu một nhà máy điện tử lắp đặt 500 bộ FFU, việc dùng quạt EC giúp loại bỏ ngay 40 kW – 50 kW nhiệt lượng phát sinh liên tục 24/7 trong phòng sạch. Nhờ đó, hệ thống Chiller và dàn lạnh AHU không phải tốn thêm hàng chục kW điện mỗi giờ chỉ để “làm mát sức nóng do chính dàn quạt FFU tỏa ra”.
2.3. Tự động bù áp giữ lưu lượng không đổi (Constant Airflow) và điều khiển mạng BMS/Modbus
Trong vận hành thực tế, màng lọc HEPA trên trần không bám bụi đồng đều nhau. Với quạt AC cố định cấp tốc độ, khi lọc bám bẩn làm tăng trở lực (ΔP), lưu lượng gió cấp vào phòng sẽ tự động sụt giảm, dẫn đến nguy cơ tụt chênh áp phòng sạch.
Ngược lại, áp dụng 5 lưu ý giúp hệ thống FFU tối ưu hiệu quả với dòng FFU quạt EC tích hợp sẵn cổng truyền thông RS485 (Modbus RTU) kết nối BMS mang lại hai lợi ích lớn:
- Tự động điều chỉnh theo tải lọc: Cảm biến và vi xử lý bên trong quạt EC tự động nhận biết độ tăng áp suất tĩnh để nhích nhẹ vòng quay (RPM) vừa đủ bù lại phần trở lực tăng thêm, không chạy dư công suất gây lãng phí điện.
- Quản lý tập trung theo phân khu (Zone Control): Kỹ sư vận hành ngồi tại phòng điều khiển trung tâm có thể giảm tốc đồng loạt 200 chiếc FFU ở phân khu đang nghỉ ca chỉ bằng 1 cú nhấp chuột mà không cần trèo lên trần gạt công tắc từng chiếc như quạt AC.
2.4. Ứng dụng Quạt EC Plug Fan & Tổ hợp tường quạt (EC Fan Wall) trong buồng máy AHU
Không chỉ trên FFU, xu hướng thay thế quạt ly tâm truyền động dây đai (Belt-driven AC Centrifugal Fan) bằng quạt cắm trực tiếp EC Plug Fan hoặc tổ hợp nhiều quạt EC ghép song song (EC Fan Wall / FanGrid) trong buồng AHU đạt chứng nhận Eurovent đang mang lại lợi thế kép:
- Triệt tiêu 5% – 10% tổn hao truyền động cơ khí: Quạt EC Plug Fan gắn cánh trực tiếp lên Rotor ngoài (External Rotor), không dùng dây curoa và puly nên không bị trượt đai, đồng thời loại bỏ hoàn toàn bụi mịn cao su sinh ra do mòn dây curoa bên trong khoang AHU.
- Cơ chế dự phòng an toàn N+1 (Redundancy): Thay vì dùng 1 quạt AC khổng lồ (nếu đứt dây curoa hoặc cháy motor là toàn bộ phòng sạch mất áp và phải dừng sản xuất), việc ghép 4 hoặc 6 quạt EC nhỏ thành một bức tường quạt (Fan Wall) giúp hệ thống hoạt động an toàn tuyệt đối – nếu 1 quạt dừng bảo trì, 5 quạt EC còn lại tự động tăng tốc bù đủ 100% lưu lượng gió thiết kế.
3. Bảng đối chiếu thông số kỹ thuật & Bài toán hoàn vốn (ROI) so sánh Quạt EC và Quạt AC
Để hỗ trợ ban quản lý dự án và phòng mua hàng có căn cứ trình duyệt ngân sách đầu tư, bảng dưới đây đối chiếu trực diện các chỉ số kỹ thuật và bài toán tài chính giữa hai phương án (tính toán tham chiếu cho quy mô phòng sạch lắp đặt 100 bộ FFU kích thước 1175x575mm, vận hành liên tục 24/7 – 8.760 giờ/năm):
| Tiêu chí so sánh & Chỉ số kinh tế | Phương án FFU / AHU dùng Quạt AC truyền thống | Phương án FFU / AHU dùng Quạt EC thông minh | Đánh giá lợi ích cho Chủ đầu tư |
|---|---|---|---|
| Công nghệ động cơ | Động cơ cảm ứng xoay chiều (AC Induction), có trượt từ | Động cơ DC không chổi than (BLDC) nam châm vĩnh cửu + Mạch EC | Quạt EC đạt chuẩn hiệu suất IE4/IE5 cao nhất hiện nay |
| Hiệu suất biến đổi năng lượng | 40% – 60% (Tổn hao nhiệt lớn khi giảm tốc bằng biến áp) | 80% – 90% (Giữ hiệu suất cao ngay cả khi chạy tải thấp) | Giảm 30% – 50% điện năng trực tiếp của quạt |
| Công suất tiêu thụ trung bình / 1 bộ FFU 1175x575mm | ~ 190 W – 220 W (tại vận tốc gió 0,45 m/s) | ~ 100 W – 120 W (tại vận tốc gió 0,45 m/s) | Tiết kiệm trung bình ~ 90 W điện trên mỗi bộ FFU |
| Điện năng tiêu thụ 1 năm (Cho quy mô 100 bộ FFU chạy 24/7) | ~ 175.200 kWh / năm | ~ 96.360 kWh / năm | Tiết kiệm được ~ 78.840 kWh điện / năm cho mỗi 100 bộ FFU |
| Tiết kiệm tải lạnh gián tiếp cho Chiller / AHU | Không (Tỏa ~ 20 kW nhiệt vào phòng sạch, làm tăng tải lạnh) | Giảm được ~ 9 kW nhiệt tỏa ra, giúp Chiller tiết kiệm thêm ~ 22.000 kWh/năm | Tổng điện năng tiết kiệm (Quạt + Chiller) đạt ~ 100.000 kWh / năm |
| Phương thức điều khiển & Giám sát | Công tắc cơ 3 cấp hoặc lắp biến tần rời; phải chỉnh thủ công từng chiếc | Điều khiển vô cấp 0-100% (0-10V / PWM / Modbus RTU kết nối BMS) | Tự động giảm tốc ca nghỉ, báo lỗi chính xác từng vị trí FFU trên màn hình |
| Độ ồn & Độ rung cơ học | 54 – 58 dBA (Có tiếng ù điện từ khi giảm tốc bằng điện áp) | 48 – 52 dBA (Êm ái, độ rung cực thấp bảo vệ thiết bị quang khắc/đo kiểm) | Đáp ứng tiêu chuẩn độ ồn khắt khe của phòng sạch bán dẫn và dược phẩm |
| Chi phí đầu tư ban đầu (CAPEX) & Thời gian hoàn vốn (ROI) | Giá mua ban đầu thấp hơn khoảng 15% – 25% | Giá mua cao hơn ban đầu nhưng hoàn vốn (Payback) chỉ sau 12 – 18 tháng tiền điện | Từ năm thứ 2 trở đi, nhà máy tiết kiệm hàng trăm triệu đồng tiền điện mỗi năm |
4. Khi nào nên chọn Quạt AC và khi nào bắt buộc ưu tiên Quạt EC cho dự án của bạn?
Dựa trên kinh nghiệm tư vấn cấu hình thực tế tại nhiều dự án nhà máy của INTECH Air & Clean Tech, chủ đầu tư có thể phân bổ ngân sách thông minh theo nguyên tắc sau:
- Trường hợp có thể chọn FFU / Quạt AC để tối ưu chi phí đầu tư ban đầu: Các khu vực phụ trợ, phòng thay đồ (Gowning Room), phòng đệm Airlock hoặc kho nguyên vật liệu có diện tích nhỏ, số lượng FFU ít (dưới 10 – 15 bộ), chỉ bật theo ca làm việc hành chính (8 giờ/ngày) hoặc các trạm Clean Booth (Phòng sạch di động) nhỏ lẻ phục vụ kiểm tra mẫu không yêu cầu kết nối hệ thống điều khiển trung tâm BMS.
- Trường hợp bắt buộc ưu tiên FFU / AHU dùng Quạt EC: Các nhà máy sản xuất linh kiện điện tử, SMT, lắp ráp module camera, bán dẫn và nhà máy Dược phẩm EU-GMP / WHO-GMP vận hành 24/7 liên tục quanh năm, lắp đặt số lượng lớn từ 30 – 50 bộ FFU trở lên, cần kiểm soát chính xác vận tốc dòng chảy tầng Laminar (0,45 m/s ± 20%), lập lịch giảm tốc tự động ngoài giờ sản xuất (Night Setback) và truy xuất dữ liệu vận hành theo thời gian thực trên hệ thống BMS.
5. Giải pháp thiết bị FFU, BFU và AHU tích hợp Quạt EC hiệu suất cao từ INTECH Air & Clean Tech
Là đơn vị trực tiếp nghiên cứu (R&D) và chế tạo thiết bị xử lý không khí – thiết bị phòng sạch tại tổ hợp nhà máy Bắc Ninh, INTECH Air & Clean Tech (Thành viên thuộc INTECH Group) cung cấp đầy đủ các cấu hình thiết bị ứng dụng công nghệ quạt EC tiên tiến:
- Dòng sản phẩm FFU Phòng Sạch INTECH & BFU (Blower Filter Unit) INTECH: Tùy chọn trang bị động cơ quạt ly tâm cánh cong ngược (Backward-curved) công nghệ EC hoặc AC chất lượng cao, kết hợp màng lọc HEPA H13/H14 hoặc ULPA U15 đạt độ kín khít chuẩn mực và hỗ trợ kết nối mạng truyền thông Modbus RTU điều khiển tập trung hàng trăm thiết bị trên màn hình cảm ứng HMI.
- Hệ thống xử lý không khí trung tâm AHU đạt chứng nhận Eurovent & AHU Khử Ẩm Sâu: Tùy chỉnh linh hoạt buồng quạt sử dụng EC Plug Fan hoặc tổ hợp tường quạt EC Fan Wall kết hợp cùng Tủ điện điều khiển AHU thông minh, đảm bảo độ kín vỏ máy cấp L1(M) theo tiêu chuẩn Châu Âu EN 1886 và tối ưu hóa chỉ số tiêu thụ năng lượng.
- Đồng hành tính toán bài toán kinh tế (LCC & ROI) minh bạch: Đội ngũ kỹ sư của INTECH luôn sẵn sàng hỗ trợ Chủ đầu tư lập bảng tính toán đối chiếu chi phí đầu tư ban đầu (CAPEX), điện năng tiêu thụ hàng năm (OPEX) và thời gian thu hồi vốn thực tế dựa trên bản vẽ mặt bằng của từng dự án.
Quạt động cơ AC cho FFU
6. Câu hỏi thường gặp (FAQ) khi lựa chọn Quạt EC và Quạt AC cho FFU & AHU phòng sạch
Câu 1: Quạt EC đã tích hợp sẵn mạch điều khiển tốc độ thì có cần lắp thêm biến tần (VFD) bên ngoài nữa không?
Hoàn toàn không cần. Bản thân động cơ quạt EC đã được tích hợp sẵn bo mạch biến đổi tần số và chỉnh lưu điện tử bên trong bầu quạt. Kỹ sư chỉ cần cấp nguồn điện AC trực tiếp và đưa dây tín hiệu điều khiển (0-10V DC, PWM hoặc cáp truyền thông RS485 Modbus) vào quạt để điều chỉnh tốc độ vô cấp từ 10% đến 100%, giúp tiết kiệm đáng kể không gian và chi phí lắp đặt biến tần trong tủ điện.
Câu 2: Tuổi thọ của động cơ quạt EC trong FFU phòng sạch là bao lâu và có phải bảo trì thay chổi than không?
Quạt EC sử dụng cấu trúc động cơ không chổi than (Brushless) và chuyển mạch hoàn toàn bằng điện tử nên không xảy ra hiện tượng mài mòn cơ học hay đánh lửa chổi than (nhờ đó cũng không phát sinh bụi than vào phòng sạch). Tuổi thọ vận hành liên tục của vòng bi và động cơ quạt EC thường đạt từ 40.000 đến trên 50.000 giờ (tương đương 5 – 7 năm chạy 24/7 liên tục) mà không cần bảo dưỡng tra dầu.
Câu 3: Nếu một chiếc FFU quạt EC trong mạng điều khiển Modbus bị mất kết nối truyền thông thì quạt có bị dừng đột ngột gây tụt áp phòng sạch không?
Không. Các dòng quạt EC chuyên dụng cho phòng sạch bán dẫn và dược phẩm đều có chế độ an toàn Fail-Safe: nếu dây tín hiệu truyền thông RS485 bị đứt hoặc mất kết nối với bộ điều khiển trung tâm nhưng nguồn điện cấp vẫn còn, quạt sẽ tự động duy trì tốc độ cài đặt gần nhất (hoặc chuyển về tốc độ an toàn mặc định đã lập trình sẵn) để bảo vệ áp suất dương và độ sạch của phòng, đồng thời báo lỗi địa chỉ ID trên màn hình giám sát.
Câu 4: Nhà máy đang dùng AHU quạt ly tâm chạy dây curoa (AC Belt-driven) cũ có thể cải tạo (Retrofit) sang quạt EC Plug Fan được không?
Hoàn toàn thực hiện được và đang là giải pháp cải tạo tiết kiệm năng lượng hiệu quả nhất hiện nay. Đội ngũ kỹ thuật của INTECH có thể khảo sát khoang quạt của AHU phòng sạch hiện hữu, tháo bỏ cụm quạt lồng sóc chạy dây đai cũ và lắp đặt thay thế bằng cụm EC Plug Fan hoặc EC Fan Wall, giúp giảm ngay 20% – 35% điện năng quạt, giảm độ ồn và tăng lưu lượng gió tĩnh mà không cần thay mới toàn bộ vỏ AHU.
Câu 5: Làm thế nào để nhận bảng tính hoàn vốn (ROI) và báo giá FFU / AHU quạt EC từ INTECH Air & Clean Tech?
Quý khách hàng chỉ cần cung cấp diện tích phòng sạch, cấp độ sạch mục tiêu (ISO Class 5 – 8 hoặc GMP Grade A/B/C/D) hoặc số lượng FFU/công suất AHU dự kiến qua Hotline kỹ thuật 0976.404.895, đội ngũ kỹ sư INTECH sẽ gửi bản tính công suất tiêu thụ điện và báo giá so sánh chi tiết cả hai phương án quạt AC và quạt EC trong vòng 24 giờ.
