Trong các hệ thống phòng sạch, việc kiểm soát đồng thời nhiều cửa ra vào có vai trò quan trọng trong hạn chế nhiễm chéo và duy trì sự phân tách giữa các khu vực. Với những mặt bằng có từ ba cửa liên thông, khóa liên động 3 cánh là giải pháp giúp kiểm soát trình tự đóng mở thay vì để người sử dụng tự thao tác từng cửa.

Khác với khóa cửa thông thường, hệ thống interlock 3 cánh được thiết kế để các cửa hoạt động theo một logic liên động. Khi một cửa được mở, các cửa còn lại được duy trì ở trạng thái khóa cho đến khi điều kiện vận hành được đáp ứng.

Đây là cấu hình thường được quan tâm trong phòng sạch, khu vực Airlock, Air Shower, hành lang chuyển tiếp và các khu vực sản xuất cần kiểm soát người hoặc vật tư.

INTECH Air & Clean Tech – đơn vị trực tiếp sản xuất thiết bị phòng sạch và cung cấp các giải pháp HVAC công nghiệp – mang đến hệ thống khóa interlock phòng sạch đồng bộ, tích hợp bộ xử lý vi mạch thông minh và lực giữ nam châm điện tiêu chuẩn, đáp ứng các tiêu chuẩn thẩm định khắt khe của GMP-WHO, EU-GMP và ISO 14644.

Bài viết kỹ thuật này cung cấp góc nhìn chuyên sâu về định nghĩa, đặc tính kỹ thuật, sơ đồ vận hành và ứng dụng của dòng khóa interlock 3 cửa trong môi trường công nghiệp.

1. Định nghĩa khóa liên động 3 cánh

Khóa liên động 3 cánh là gì?

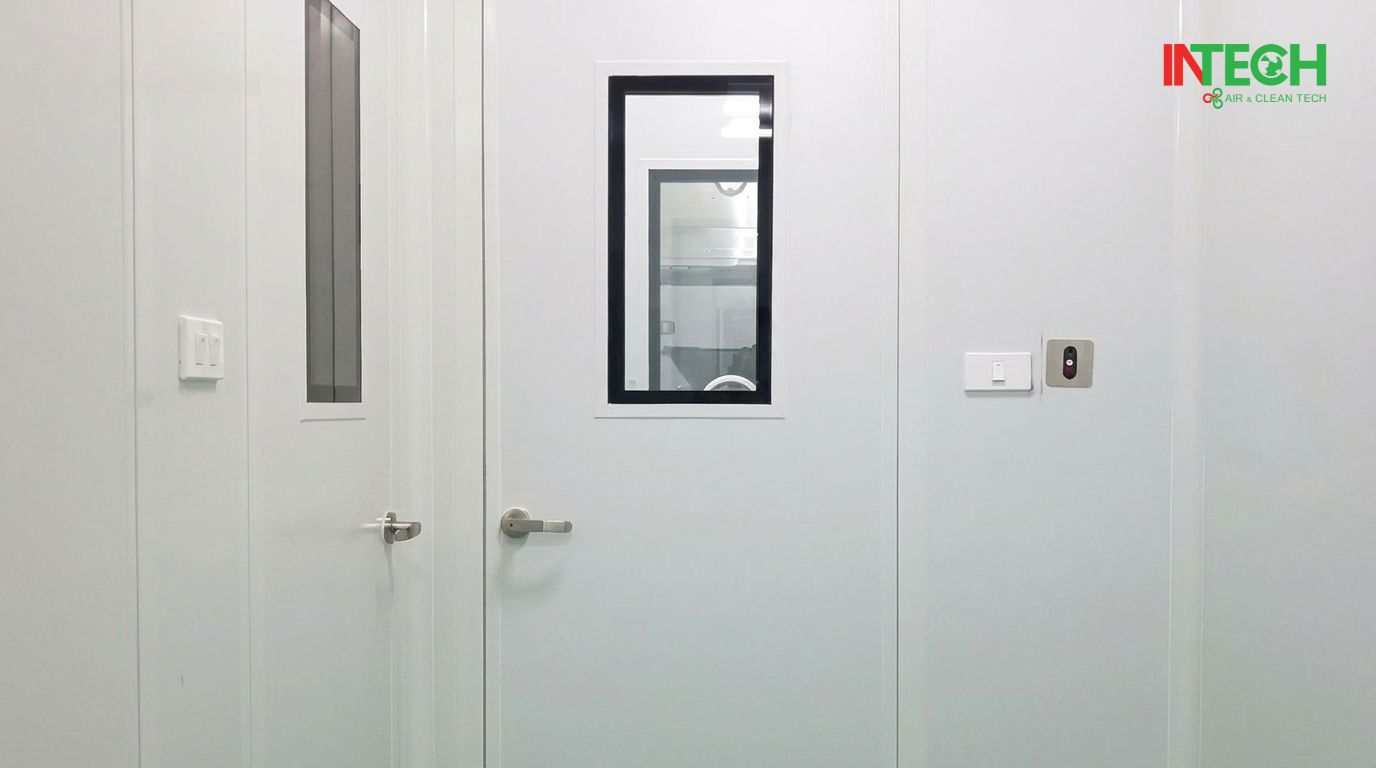

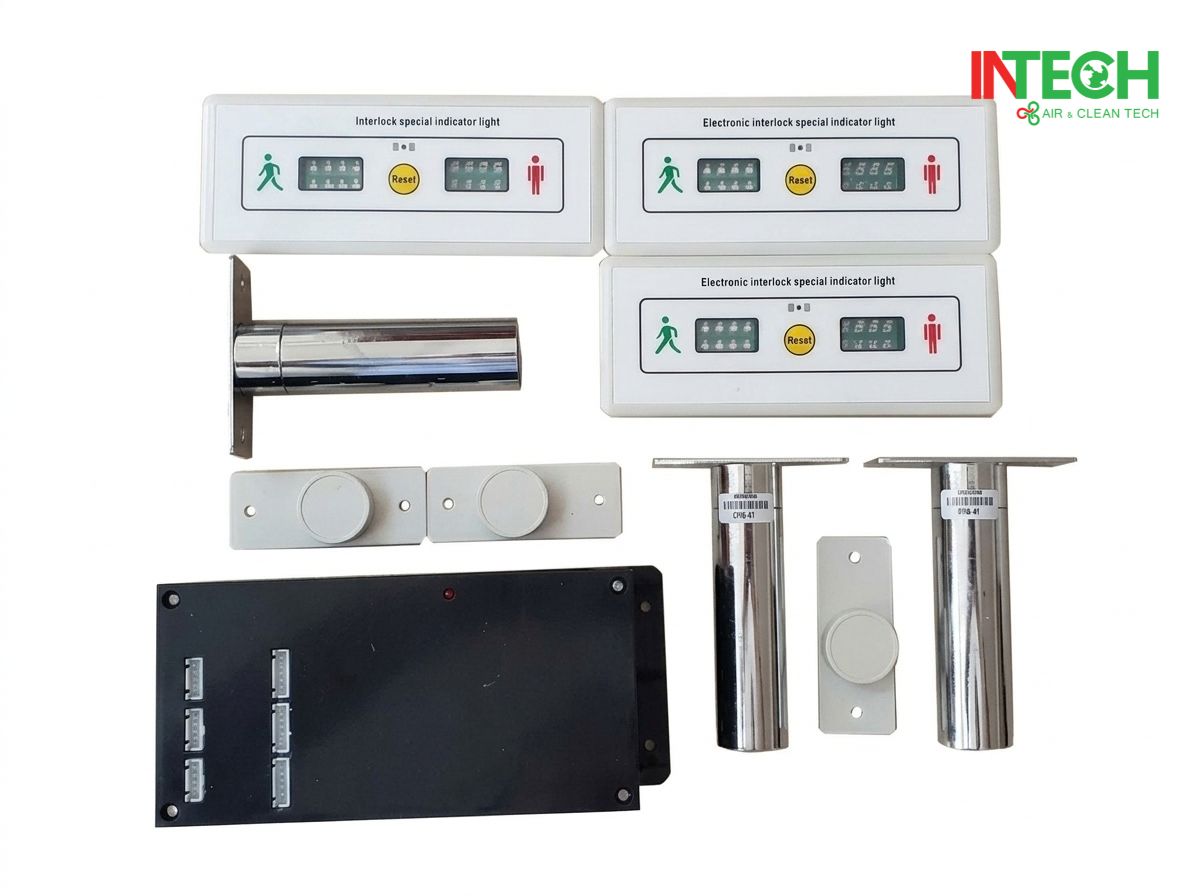

Khóa liên động 3 cánh (còn gọi là khóa interlock 3 cánh, khóa liên động điện tử 3 cánh hay khóa airlock 3 cánh) là hệ thống kiểm soát an toàn vật lý đa điểm gồm 3 bộ khóa điện từ liên kết với một bộ điều khiển vi xử lý trung tâm (Central Controller).

Chức năng cơ bản của hệ thống là thiết lập và duy trì logic đóng mở nghiêm ngặt: trong mọi thời điểm vận hành bình thường, khi một cửa bất kỳ trong ba cửa mở ra, hai cửa còn lại sẽ tự động bị khóa chặt.

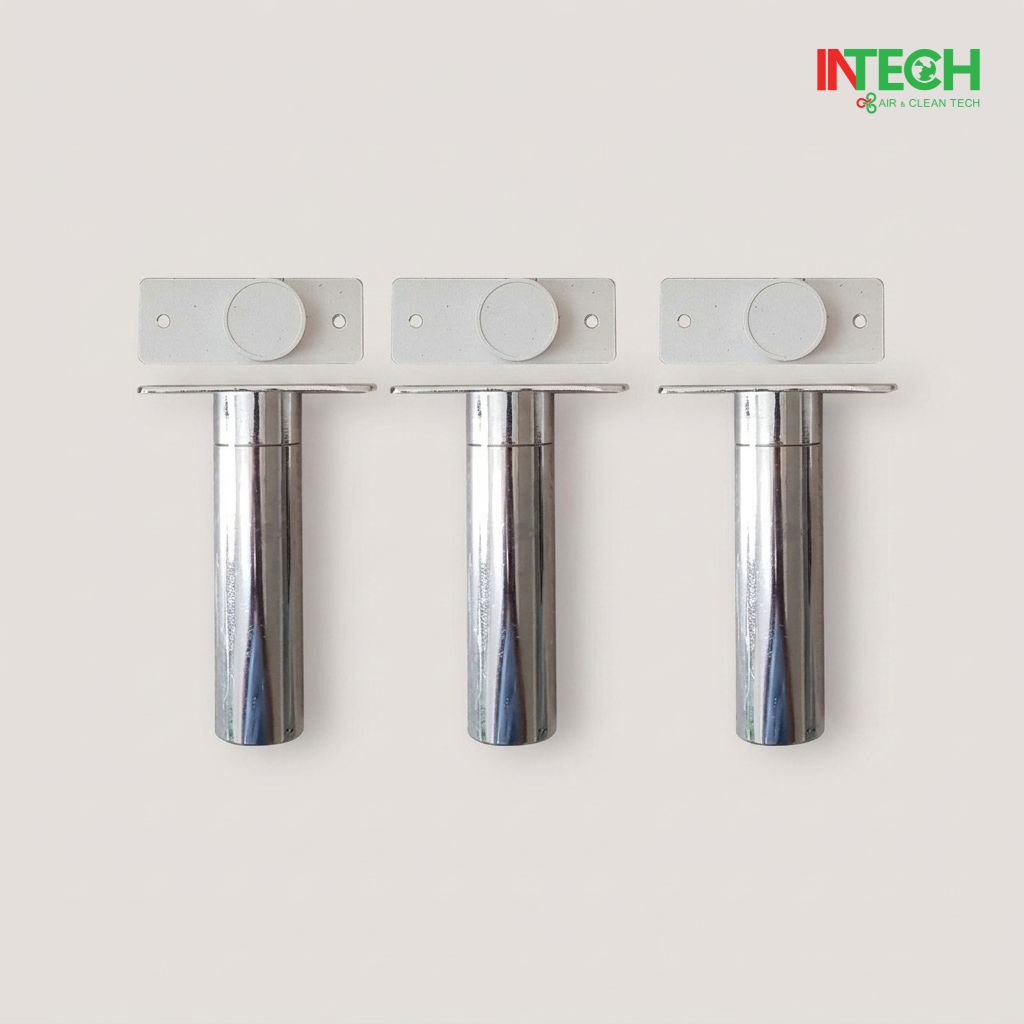

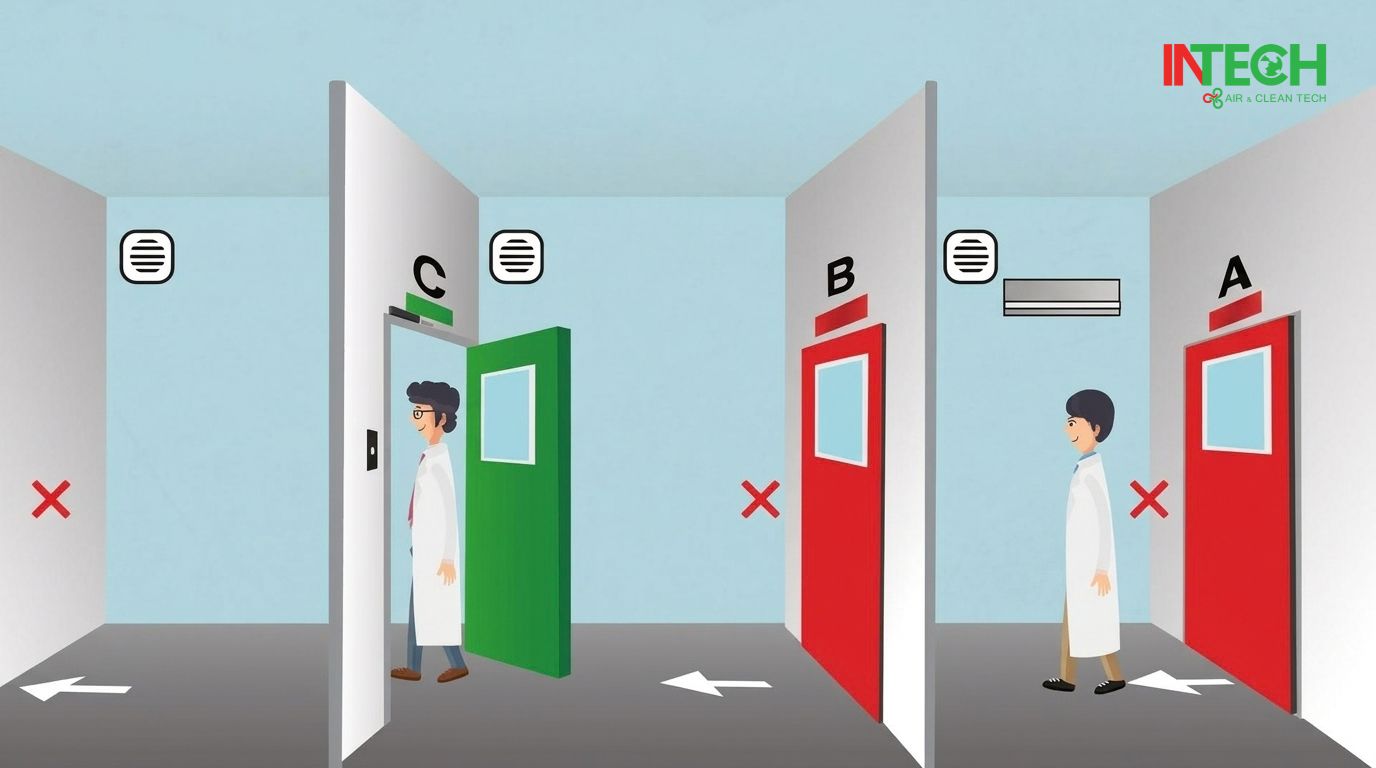

Ví dụ, một phòng đệm có ba cửa A, B và C. Khi cửa A đang mở, cửa B và C sẽ bị khóa. Sau khi cửa A đóng hoàn toàn, hệ thống mới chuyển sang trạng thái sẵn sàng cho thao tác tiếp theo theo logic được thiết lập.
Vì vậy, khóa interlock 3 cánh không đơn thuần là ba bộ khóa hoạt động độc lập mà là một hệ thống điều khiển có sự liên kết giữa ba cửa.

Khi nào cần sử dụng khóa liên động 3 cánh?

Cấu hình này phù hợp với các khu vực có ba hướng kết nối hoặc nhiều vùng cần kiểm soát riêng biệt, chẳng hạn:

• Phòng sạch có nhiều lối ra vào.
• Phòng Airlock.
• Khu vực thay đồ nhiều cấp.
• Hệ thống Air Shower đặc thù.
• Khu vực chuyển tiếp giữa các vùng có cấp độ sạch khác nhau.
• Khu vực sản xuất cần hạn chế mở đồng thời nhiều cửa.

Khác với các hệ thống kiểm soát vào ra dân dụng, hệ thống khóa liên động 3 cửa được thiết kế riêng biệt để kiểm soát lưu lượng gió và duy trì sự ổn định của cột áp. Khi ứng dụng cho các cụm phòng đệm Airlock ngã ba, Pass Box 3 cửa hay buồng Air Shower đa hướng, hệ thống ngăn ngừa nguy cơ luồng không khí ô nhiễm từ khu vực cấp sạch thấp tràn sang đồng thời hai khu vực cấp sạch cao hơn.

Việc sử dụng khóa liên động điện tử 3 cánh cần được xác định dựa trên sơ đồ mặt bằng và quy trình di chuyển thực tế của dự án.

2. Đặc điểm của khóa liên động 3 cánh

Kiểm soát đồng thời ba cửa

Điểm khác biệt chính của khóa interlock phòng sạch 3 cánh là bộ điều khiển phải quản lý trạng thái của ba cửa thay vì hai cửa.

Mỗi cửa có thể được trang bị cảm biến hoặc thiết bị xác nhận trạng thái đóng/mở. Bộ điều khiển sử dụng các tín hiệu này để xác định cửa nào được phép mở và cửa nào phải tiếp tục khóa.

Hạn chế mở đồng thời nhiều cửa

Trong một cấu hình điển hình, khi một cửa được mở, hai cửa còn lại sẽ bị khóa. Sau khi cửa đang mở đóng hoàn toàn, hệ thống mới chuyển sang trạng thái cho phép thực hiện lệnh tiếp theo.

Logic này giúp hạn chế việc các khu vực được kết nối trực tiếp với nhau trong cùng một thời điểm.

Có thể kết hợp hệ thống kiểm soát ra vào

Khóa interlock cho cửa phòng sạch có thể được tích hợp với nhiều thiết bị khác như:

• Nút nhấn mở cửa.
• Cảm biến trạng thái cửa.
• Đèn báo.
• Còi cảnh báo.
• Thẻ từ.
• Bộ đọc kiểm soát ra vào.
• Bộ điều khiển Air Shower.
• Hệ thống quản lý tòa nhà hoặc hệ thống điều khiển trung tâm, tùy thiết kế.

Với các nhà máy có yêu cầu kiểm soát truy cập, việc tích hợp Access Control giúp tăng khả năng quản lý người ra vào đồng thời vẫn duy trì logic liên động giữa ba cửa.

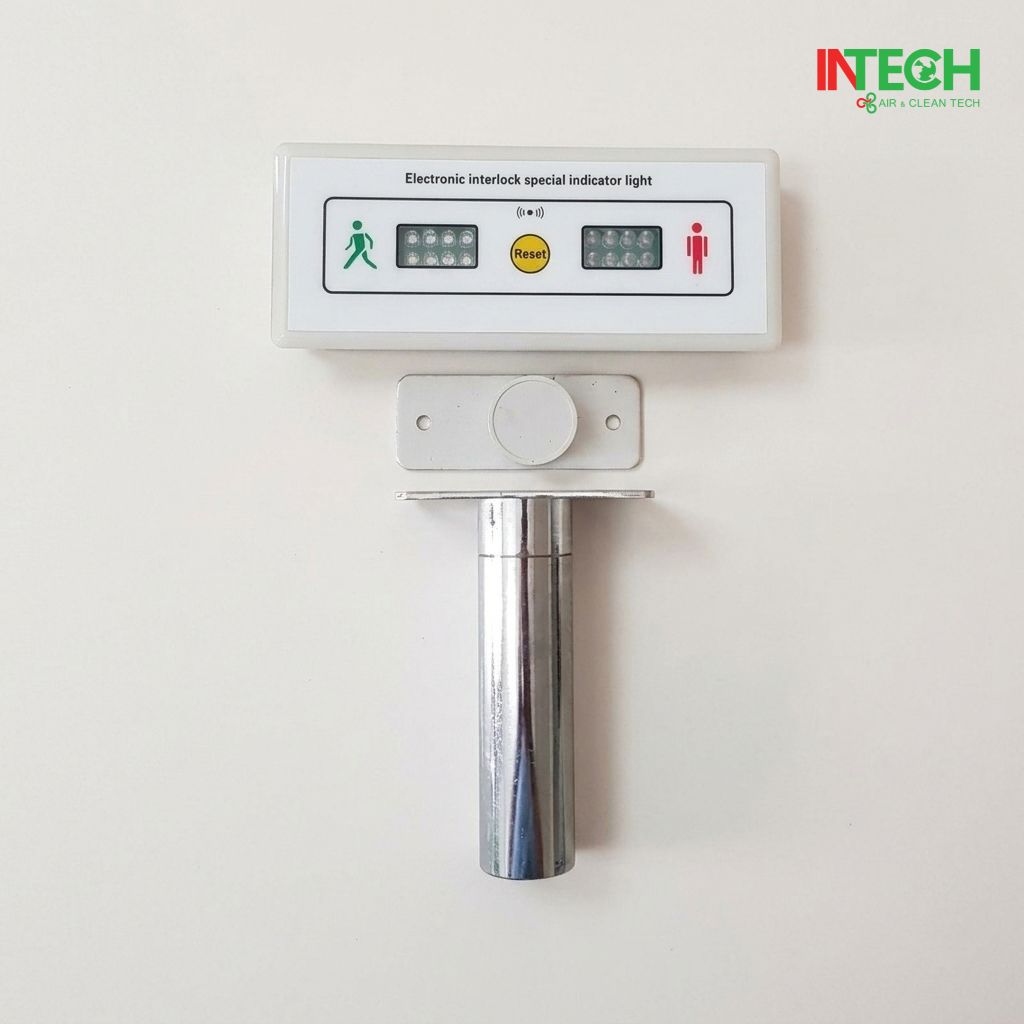

Tính năng điều khiển thông minh

Bo mạch điều khiển vi xử lý tốc độ cao: Xử lý tín hiệu thời gian thực (<0.1 giây), hỗ trợ cài đặt thời gian trễ đóng mở (Delay Time) từ 0 – 30 giây để đảm bảo luồng khí sạch hoàn tất chu trình quét bụi hoặc xử lý áp suất trước khi cửa tiếp theo được phép mở.

Chức năng cảnh báo mở cửa quá lâu (Door Ajar Alarm): Khi có một cánh cửa mở quá thời gian quy định (thường cài đặt 15 – 60 giây), còi cảnh báo sẽ kích hoạt nhắc nhở đóng cửa, ngăn chặn thất thoát nhiệt ẩm và tụt áp suất phòng sạch.

Cơ chế an toàn thoát hiểm Fail-Safe: Khi xảy ra sự cố hỏa hoạn, mất nguồn điện hoặc khi người vận hành nhấn nút Emergency, hệ thống tự động ngắt dòng điện cung cấp cho cuộn nam châm, giải phóng toàn bộ 3 cánh cửa cùng lúc nhằm mở lối thoát hiểm khẩn cấp theo tiêu chuẩn PCCC.

Phù hợp với môi trường công nghiệp

Vật liệu và thiết bị phải được lựa chọn theo môi trường lắp đặt. Đối với khu vực phòng sạch, cần chú ý đến khả năng vệ sinh, độ bền, vị trí lắp đặt và khả năng bảo trì.

Với các dự án có yêu cầu cao, cấu hình khóa nên được thống nhất cùng thiết kế cửa và hệ thống điện điều khiển ngay từ đầu.

3. Nguyên lý hoạt động của khóa liên động 3 cánh

Quy trình vận hành cơ bản

Một hệ thống khóa liên động 3 cửa có thể hoạt động theo trình tự:

Bước 1: Ba cửa ở trạng thái đóng và hệ thống xác nhận trạng thái sẵn sàng.
Bước 2: Người sử dụng kích hoạt lệnh mở cửa A.
Bước 3: Bộ điều khiển kiểm tra điều kiện liên động và cho phép cửa A mở.
Bước 4: Khi cửa A mở, cửa B và cửa C được duy trì ở trạng thái khóa.
Bước 5: Người sử dụng đi qua và cửa A đóng lại.
Bước 6: Cảm biến xác nhận cửa A đã đóng hoàn toàn.
Bước 7: Bộ điều khiển chuyển sang trạng thái cho phép mở cửa tiếp theo theo logic đã cài đặt.

Tùy dự án, hệ thống có thể được lập trình để cửa B hoặc C chỉ mở sau một khoảng thời gian, sau khi xác nhận một điều kiện cụ thể hoặc sau khi nhận tín hiệu từ hệ thống kiểm soát khác.

Vai trò của cảm biến trạng thái cửa

Cảm biến là thành phần quan trọng trong hệ thống khóa liên động 3 cánh. Bộ điều khiển cần biết chính xác cửa đang ở trạng thái mở, đóng hay chưa đóng hoàn toàn.

Nếu cảm biến xác nhận cửa chưa đóng, hệ thống không nên chuyển sang trạng thái cho phép mở cửa khác. Điều này giúp giảm nguy cơ người sử dụng thao tác sai hoặc mở nhiều cửa cùng lúc.

Chế độ mở khẩn cấp

Một hệ thống interlock chuyên nghiệp cần tính đến tình huống mất điện hoặc yêu cầu thoát hiểm. Phương án xử lý phụ thuộc vào thiết kế công trình và yêu cầu an toàn.

Do đó, khi đặt hàng khóa liên động điện tử 3 cánh, doanh nghiệp cần xác định trước yêu cầu về Emergency, Fail Safe/Fail Secure và logic vận hành để lựa chọn thiết bị phù hợp.

4. Ứng dụng của khóa interlock 3 cánh

Nhờ khả năng liên động đa chiều, khóa interlock 3 cánh là lựa chọn kỹ thuật tối ưu cho các khu vực giao cắt phức tạp:

CÁC KHU VỰC BẮT BUỘC SỬ DỤNG INTERLOCK 3 CỬA
1.Phòng đệm Airlock ngã ba phân luồng (Hành lang – Phòng 1 – 2)
2.Khóa liên động Air Shower chữ T / chữ L (Buồng thổi khí 3 cửa)
3. Pass Box 3 cửa trung chuyển nguyên vật liệu cho nhiều phòng sạch
4. Khu vực phòng mổ bệnh viện liên thông phòng đệm và hồi sức
5. Nhà xưởng sản xuất linh kiện điện tử, vi mạch, dược phẩm GMP

Vị trí lắp đặt	Dòng thiết bị ứng dụng	Chức năng kỹ thuật chính
Phòng đệm Airlock ngã ba	Khóa liên động điện tử 3 cánh	Phân tách luồng di chuyển giữa hành lang chung vào hai phòng sạch có cấp độ chênh áp khác nhau.
Buồng thổi khí Air Shower	Khóa liên động air shower dạng góc	Ứng dụng cho các buồng Air Shower chữ L hoặc chữ T, hỗ trợ luồng nhân sự di chuyển vào nhiều hướng mà không bị nhiễm chéo.
Pass Box 3 mặt cửa	Khóa interlock cho Pass Box đa hướng	Trung chuyển mẫu, hóa chất từ một trạm cấp tới hai phòng sản xuất liền kề, tối ưu chi phí thiết bị.
Hành lang phòng mổ y tế	Khóa interlock cho cửa phòng sạch bệnh viện	Liên kết giữa phòng tiền phẫu, phòng mổ áp lực dương vô trùng và khu vực xử lý dụng cụ sau mổ.
Nhà máy điện tử, SMT	Hệ thống khóa liên động 3 cửa tích hợp ESD	Ngăn ngừa bụi mịn xâm nhập vào khu vực gia công mạch in siêu nhạy cảm.



5. Chính sách bán hàng và giao hàng

Là nhà sản xuất thiết bị phòng sạch và phân phối phụ kiện cơ điện hàng đầu, INTECH Air & Clean Tech cung cấp chính sách thương mại B2B linh hoạt, hướng tới sự an tâm tuyệt đối cho các nhà thầu và doanh nghiệp mua hàng:

Đối với khách hàng B2B, việc lựa chọn khóa liên động 3 cánh cần dựa trên thông số kỹ thuật của cả hệ thống cửa thay vì chỉ lựa chọn theo tên sản phẩm.

Thông tin cần cung cấp khi yêu cầu báo giá

Doanh nghiệp, nhà thầu hoặc bộ phận mua hàng nên cung cấp:

• Số lượng cửa cần liên động.
• Kích thước và loại cửa.
• Vật liệu cửa.
• Trọng lượng cánh cửa nếu có.
• Điện áp sử dụng.
• Tần suất đóng/mở.
• Môi trường lắp đặt.
• Sơ đồ bố trí ba cửa.
• Yêu cầu Access Control.
• Yêu cầu Emergency.
• Nhu cầu tích hợp Air Shower hoặc hệ thống phòng sạch.

Các thông tin này giúp nhà cung cấp xác định đúng cấu hình khóa, bộ điều khiển và phụ kiện đi kèm.

Tư vấn và giao hàng cho dự án

Với dự án phòng sạch, nên thống nhất cấu hình khóa cùng bản vẽ cửa và sơ đồ điện điều khiển trước khi sản xuất hoặc lắp đặt. Điều này hạn chế tình trạng khóa không tương thích với cửa hoặc phải thay đổi hệ thống điện sau khi công trình đã hoàn thiện.

Đối với dự án số lượng lớn, doanh nghiệp cũng nên yêu cầu tài liệu kỹ thuật, sơ đồ đấu nối và hướng dẫn vận hành để thuận tiện cho nghiệm thu và bảo trì.

Hỗ trợ tư vấn kỹ thuật

Kỹ sư HVAC của INTECH hỗ trợ hướng dẫn phương án tích hợp khóa vào hệ thống quản lý tòa nhà BMS, liên động với thiết bị FFU hoặc kết nối với hệ thống báo cháy chung của nhà máy.

6. Câu hỏi thường gặp (FAQ)

Khóa liên động 3 cánh có bắt buộc cho phòng sạch không?

Không phải mọi phòng sạch đều cần cấu hình ba cửa. Việc lựa chọn phụ thuộc vào thiết kế mặt bằng, số lượng cửa, phân vùng chức năng và yêu cầu kiểm soát của từng công trình.

Khóa interlock 3 cánh có dùng cho Air Shower được không?

Có. Khóa liên động Air Shower có thể được tích hợp với hệ thống điều khiển cửa và chu trình thổi khí nếu thiết bị được lựa chọn phù hợp.

Có thể kết nối khóa với Access Control không?

Có thể. Hệ thống có thể được thiết kế để kết hợp khóa liên động với thẻ từ, đầu đọc hoặc các thiết bị kiểm soát ra vào khác.

Khóa liên động 3 cánh có cần bảo trì không?

Có. Nên kiểm tra định kỳ khóa, cảm biến, bộ điều khiển, dây dẫn và cơ cấu cửa. Với hệ thống có tần suất vận hành cao, kiểm tra định kỳ giúp phát hiện sớm lỗi cảm biến hoặc tình trạng khóa không hoạt động đúng logic.

Có thể thiết kế khóa theo yêu cầu riêng không?

Có thể cấu hình theo số lượng cửa, loại cửa, logic vận hành và yêu cầu tích hợp của từng dự án. Với công trình phòng sạch, nên cung cấp bản vẽ mặt bằng và sơ đồ cửa để nhà cung cấp tư vấn chính xác.

Khóa liên động 3 cánh có thể kết nối với hệ thống kiểm soát vân tay hoặc quẹt thẻ không?

Hoàn toàn được. Bo mạch trung tâm của hệ thống khóa interlock do INTECH phân phối được trang bị sẵn các cổng nhận tín hiệu rơ-le khô (Dry Contact), cho phép đấu nối trực tiếp với đầu đọc vân tay, máy nhận diện khuôn mặt FaceID, thẻ từ hoặc nút bấm cảm ứng không chạm.

Khi mất điện đột ngột, khóa liên động 3 cánh vận hành như thế nào?

Hệ thống sử dụng cơ chế an toàn theo tiêu chuẩn quốc tế Fail-Safe (ngắt nguồn thì nhả khóa). Khi có sự cố mất điện, lực hút nam châm điện từ lập tức biến mất, cả 3 cánh cửa đều có thể đẩy mở bằng tay nhẹ nhàng để tạo lối thoát hiểm nhanh chóng cho nhân sự.

Có thể điều chỉnh thời gian trễ (Delay Time) giữa các cửa không?

Có. Trên bo mạch điều khiển trung tâm tích hợp sẵn biến trở hoặc nút bấm cài đặt thời gian trễ từ 0 đến 30 giây, giúp người vận hành dễ dàng tùy biến theo chu kỳ cân bằng áp suất của phòng sạch.

Giải pháp khóa liên động 3 cánh từ INTECH Air & Clean Tech

INTECH Air & Clean Tech cung cấp giải pháp thiết bị và phụ kiện cho hệ thống phòng sạch, bao gồm khóa liên động 3 cánh phục vụ cửa phòng sạch, Airlock và các cấu hình Air Shower.
Giải pháp có thể được tư vấn theo loại cửa, phương thức điều khiển, yêu cầu liên động và nhu cầu tích hợp với hệ thống phòng sạch của từng công trình.

Quý Nhà thầu Cơ điện (M&E), Chủ đầu tư và Ban Quản lý Mua hàng đang tìm kiếm giải pháp khóa liên động 3 cánh số lượng lớn, độ bền công nghiệp, đầy đủ chứng chỉ CO/CQ và mức chiết khấu cạnh tranh:
Hãy liên hệ ngay với INTECH Air & Clean Tech ngay hôm nay để nhận bảng báo giá tốt nhất cùng tài liệu hướng dẫn kỹ thuật chuyên sâu!
