– Bậc thang chênh áp phòng sạch (Pressure Cascade) là gì: Là nguyên tắc thiết lập mức chênh lệch áp suất tăng dần hoặc giảm dần giữa các phòng sạch liền kề có cấp độ sạch khác nhau nhằm định hướng luồng không khí luôn chảy từ vùng sạch hơn sang vùng kém sạch hơn (hoặc ngược lại để cách ly chất độc hại).
– Quy định theo EU GMP Annex 1 (§4.14) & ISO 14644-4:2022: Chênh lệch áp suất giữa các vùng sạch liền kề bắt buộc phải duy trì tối thiểu từ 10 đến 15 Pa (ở trạng thái cửa đóng). Thời gian tự phục hồi áp suất sau khi mở cửa phải đạt dưới 15-20 phút.
– Phân biệt 3 mô hình phòng đệm Airlock kinh điển:
1. Cascade Airlock (Bậc thang áp suất P1 > Pairlock > P2): Áp suất giảm đều qua từng cửa, ứng dụng phổ biến cho sản xuất vô trùng thông thường.
2. Bubble Airlock (Bong bóng áp suất dương Pairlock > P1 và Pairlock > P2): Áp suất trong airlock cao nhất, ngăn dòng khí từ cả 2 phòng xâm nhập lẫn nhau.
3. Sink Airlock (Giếng áp suất âm Pairlock < P1 và Pairlock < P2): Áp suất trong airlock thấp nhất, hút khí từ 2 bên và thải ra ngoài qua lọc HEPA, bắt buộc dùng cho khu vực sản xuất kháng sinh, vaccine, hormone độc hại.
4. Thiết bị đáp ứng từ INTECH Air & Clean Tech: Ứng dụng hệ thống khóa liên động (Interlock) tại Air Shower dạng đường hầm và Pass Box 2 cánh, kết hợp thân vỏ kín khí cấp L1(M) của AHU đạt chứng nhận Eurovent giúp triệt tiêu hiện tượng sụt áp.
Trong thiết kế và vận hành phòng sạch công nghiệp (đặc biệt là các nhà máy Dược phẩm GMP, Bệnh viện, Công nghệ sinh học và Bán dẫn), việc giữ cho nồng độ hạt bụi đạt chuẩn chỉ là một nửa bài toán. Nửa còn lại quyết định sự sống còn của toàn bộ dây chuyền sản xuất chính là thiết lập và duy trì ổn định bậc thang chênh áp (Pressure Cascade).
Nếu không có sự chênh lệch áp suất được tính toán khoa học, mỗi lần công nhân mở cửa bước vào hoặc chuyển nguyên vật liệu qua lại sẽ kéo theo hàng triệu hạt bụi mịn và vi sinh vật xâm nhập vào vùng thao tác vô trùng, làm vô hiệu hóa toàn bộ màng lọc HEPA.
Bài viết dưới đây hướng dẫn chi tiết nguyên lý thiết lập bậc thang chênh áp chuẩn mực theo EU GMP Annex 1 và cách lựa chọn 3 mô hình phòng đệm Airlock cho từng bài toán sản xuất.
Nội dung bài viết:
1. Bậc thang chênh áp phòng sạch là gì và vì sao bắt buộc phải duy trì mức 10 – 15 Pa?
Khái niệm bậc thang chênh áp (Pressure Cascade) xuất phát từ nguyên lý động lực học chất khí: không khí luôn tự nhiên di chuyển từ vùng có áp suất cao (áp suất dương) sang vùng có áp suất thấp hơn (áp suất âm).
Theo quy định tại Mục §4.14 của tiêu chuẩn dược phẩm quốc tế EU GMP Annex 1 và hướng dẫn thiết kế ISO 14644-4:2022:
– Mức chênh lệch áp suất giữa các cấp sạch khác nhau (như giữa Grade A/B và Grade C, hoặc giữa Grade C và Grade D) phải được thiết lập tối thiểu từ 10 Pa đến 15 Pa (thông số định chuẩn tại tiêu chuẩn áp suất phòng sạch).
– Mức chênh áp 10 – 15 Pa được chứng minh là “điểm vàng kỹ thuật”: vừa đủ mạnh để tạo vận tốc dòng khí thổi ra ngoài qua khe hở ngăn bụi xâm nhập ngược dòng (thường đạt vận tốc từ 0,2 đến 0,5 m/s qua khe hở), vừa không quá lớn để tránh gây khó khăn khi nhân sự đóng mở cửa hoặc tạo tiếng rít gió gây nhiễu loạn dòng khí tầng (Laminar Flow).

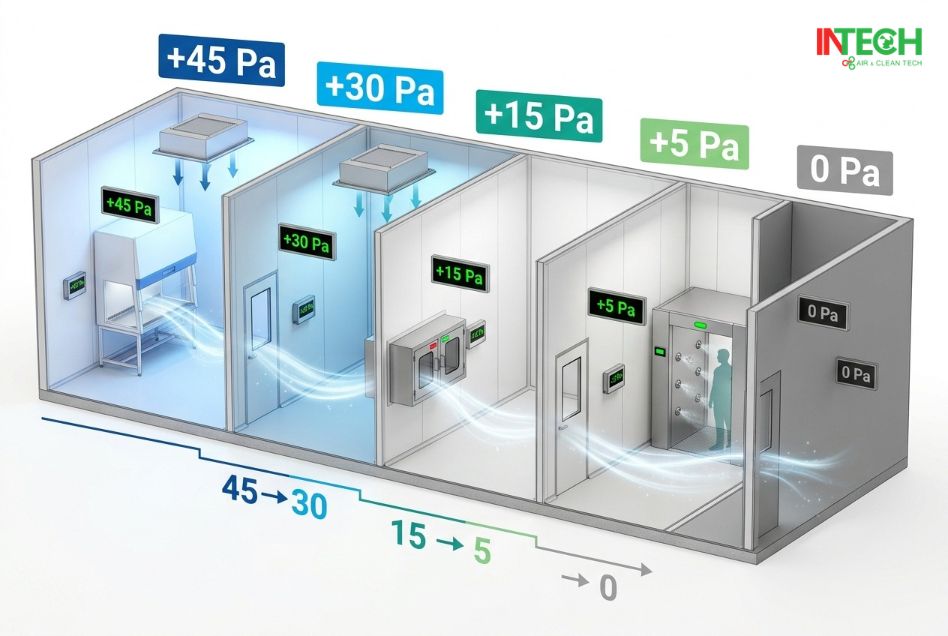

Bảng phân bậc áp suất tiêu chuẩn trong nhà máy Dược phẩm vô trùng (EU-GMP)
| Phân vùng cấp sạch (Grade) | Cấp sạch tương đương theo ISO 14644-1 | Mức áp suất thiết kế khuyến nghị (Pa) | Hướng di chuyển của dòng khí sạch | Thiết bị cấp / đo áp suất INTECH |
| Grade A (Khu vực hở vô trùng) | ISO Class 5 (dưới 3.520 hạt ≥ 0,5 µm) | +45 Pa đến +50 Pa (Cấp cao nhất) | Thổi bảo vệ ra vùng Grade B | Dòng khí tầng Laminar Flow từ FFU/AHU, đồng hồ chênh áp số vi sai |
| Grade B (Phòng đệm pha chế vô trùng) | ISO Class 5 (trạng thái nghỉ) | +30 Pa đến +35 Pa | Thổi tràn sang vùng Grade C | Cấp gió từ AHU đạt chuẩn Eurovent, van điều áp VCD |
| Grade C (Khu vực thao tác ít rủi ro) | ISO Class 7 (dưới 352.000 hạt) | +15 Pa đến +20 Pa | Thổi tràn sang vùng Grade D | Hệ thống Hộp lọc HEPA Box, van cân bằng áp suất |
| Grade D (Khu vực tiền xử lý / hành lang sạch) | ISO Class 8 (dưới 3.520.000 hạt) | +5 Pa đến +10 Pa | Thổi tràn ra phòng thay đồ và khu vực ngoài | Miệng gió hồi, van một chiều chống chảy ngược |
| Khu vực phụ trợ (Unclassified / Hành lang đen) | Không phân loại (Môi trường nền) | 0 Pa (Áp suất khí quyển tham chiếu) | Không có dòng khí thổi ngược vào vùng sạch | Cửa đệm kín khí, thảm dính bụi Sticky Mat |

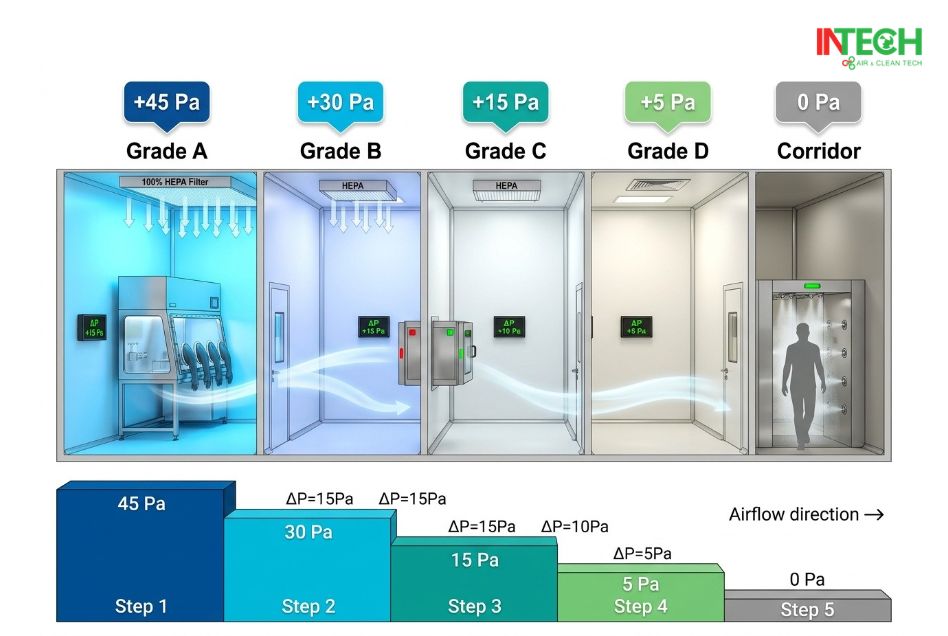

2. Phân biệt 3 mô hình phòng đệm Airlock: Cascade, Bubble và Sink
Phòng đệm Airlock (PAL – Personnel Airlock cho người và MAL – Material Airlock cho vật tư) là nút giao thông kiểm soát áp suất giữa hai môi trường sạch khác nhau. Dựa trên hướng của bậc thang chênh áp, tiêu chuẩn quốc tế phân chia thành 3 mô hình:
2.1. Mô hình Cascade Airlock (Bậc thang áp suất liên tục)
Nguyên lý áp suất: Phòng 1 > Pairlock > PPhòng 2. Áp suất giảm dần theo từng bậc từ phòng có độ sạch cao nhất, qua buồng đệm airlock, đến phòng có độ sạch thấp hơn.
Ứng dụng: Là mô hình phổ biến nhất trong các nhà máy dược phẩm, thực phẩm và điện tử thông thường, nơi mục tiêu chính là bảo vệ sản phẩm vô trùng khỏi bụi bẩn từ môi trường bên ngoài.
2.2. Mô hình Bubble Airlock (Bong bóng áp suất dương)
Nguyên lý áp suất: Pairlock > Phòng 1 và Pairlock > Phòng 2. Áp suất bên trong buồng airlock được cấp gió nhiều hơn để tạo mức áp suất cao hơn cả hai phòng hai bên.
Ứng dụng: Sử dụng khi hai phòng liền kề đều chứa các sản phẩm hoặc hóa chất khác nhau và không được phép để luồng khí của phòng này xâm nhập sang phòng kia. Không khí từ bên trong airlock sẽ thổi tràn ra cả hai phòng khi mở cửa, tạo thành tấm khiên “bong bóng” kiểm soát ô nhiễm phòng sạch.
2.3. Mô hình Sink Airlock (Giếng áp suất âm)
Nguyên lý áp suất: Pairlock < Phòng 1 và Pairlock < Phòng 2. Áp suất bên trong buồng airlock được duy trì ở mức thấp hơn cả hai phòng hai bên nhờ quạt hút mạnh.
Ứng dụng: Bắt buộc áp dụng cho các nhà máy sản xuất thuốc độc tính cao (Cytotoxic, Hormone sinh dục), kháng sinh hoạt tính mạnh (Penicillin, Cephalosporin) hoặc phòng thí nghiệm an toàn sinh học (BSL-2, BSL-3). Bất kỳ luồng khí chứa hoạt chất độc hại nào từ phòng sản xuất khi mở cửa đều bị hút giữ lại trong giếng áp suất âm của airlock và đưa qua màng lọc HEPA xử lý khí thải trước khi xả ra ngoài, bảo vệ an toàn cho con người ở hành lang.
3. 3 nguyên nhân gây “vỡ” bậc thang chênh áp trong thực tế và giải pháp kỹ thuật
Dù được thiết kế chuẩn xác trên bản vẽ, trong quá trình vận hành thực tế tại các nhà máy ở Việt Nam, đội ngũ kỹ thuật của INTECH Air & Clean Tech thường ghi nhận hiện tượng chênh áp bị tụt hoặc mất cân bằng do 3 nguyên nhân chính sau:
3.1. Mở đồng thời hai cửa phòng đệm (giải quyết bằng Khóa liên động Interlock)
Khi công nhân hoặc nhân viên tiếp liệu vô tình mở cả hai cửa của phòng đệm Airlock hoặc buồng tắm khí cùng một lúc, không khí sẽ thông thẳng giữa hai phòng, làm triệt tiêu tức thì mức chênh áp 10-15 Pa. Để khắc phục triệt để, tất cả các lối ra vào cần trang bị hệ thống khóa liên động (Interlock điện tử hoặc cơ khí) kiểu Air Shower dạng đường hầm và Pass Box 2 cánh, đảm bảo cửa này chỉ có thể mở khi cửa kia đã đóng kín hoàn toàn.
3.2. Rò rỉ khí qua kết cấu thân vỏ AHU và đường ống gió
Nếu thiết bị xử lý không khí trung tâm có độ kín vỏ kém, luồng gió cấp bị thất thoát sẽ làm sụt giảm lưu lượng cấp vào phòng, không đủ tạo áp suất dương theo thiết kế. Dòng AHU đạt chứng nhận Eurovent của INTECH giải quyết triệt để rủi ro này nhờ đạt cấp kín khí thân vỏ L1(M) cao nhất theo tiêu chuẩn Châu Âu EN 1886, kết hợp hệ thống van điều tiết VCD/VAV cân bằng áp lực chính xác.
3.3. Tắc nghẽn màng lọc HEPA làm tăng trở lực
Sau một thời gian vận hành, bụi tích tụ trên màng lọc HEPA tại Hộp lọc HEPA Box làm trở lực tăng từ 120 Pa lên 250-300 Pa, khiến lưu lượng khí cấp giảm dần. Việc theo dõi chênh lệch áp suất qua lọc bằng đồng hồ vi sai và bảo trì định kỳ theo chuẩn tiết kiệm năng lượng phòng sạch là yêu cầu bắt buộc để duy trì bậc thang áp suất bền vững.
4. Câu hỏi thường gặp (FAQ) về bậc thang chênh áp phòng sạch
Câu 1: Chênh lệch áp suất giữa hai phòng sạch quá lớn (ví dụ 30-40 Pa) có tốt hơn không?
Không. Chênh áp quá lớn sẽ gây ra 3 tác hại kỹ thuật: (1) Cửa phòng rất khó đóng mở do lực ép lớn, gây nguy hiểm cho nhân sự; (2) Không khí rò rỉ qua khe cửa tạo ra tiếng rít gió có độ ồn cao vượt tiêu chuẩn; (3) Gây nhiễu loạn luồng khí tầng Laminar Flow và làm tăng tải tiêu thụ điện của quạt AHU. Dải chênh áp lý tưởng luôn là 10 đến 15 Pa giữa các cấp sạch liền kề.
Câu 2: Thời gian phục hồi chênh áp (Clean-up / Recovery Time) là gì và quy định bao lâu?
Thời gian phục hồi chênh áp là khoảng thời gian cần thiết để phòng sạch tái lập lại trạng thái sạch và mức chênh áp thiết kế sau khi cửa phòng bị mở ra trong quá trình làm việc. Theo EU GMP Annex 1, thời gian phục hồi tiêu chuẩn khuyến nghị là dưới 15 đến 20 phút sau khi cửa đóng lại.
Câu 3: Làm thế nào để duy trì bậc thang chênh áp cho phòng sạch khử ẩm sâu dưới 10% RH?
Với các phòng Dry Room sản xuất Pin Lithium hoặc viên sủi ứng dụng giải pháp khử ẩm sâu cho phòng sạch, hệ thống vừa phải duy trì chênh áp dương 15–20 Pa để ngăn khí ẩm ngoài tràn vào, vừa phải sử dụng Pass Box có van xả khí khô (Dry Air Purge) để không làm tăng ẩm độ phòng khi chuyển hàng.
Câu 4: INTECH có cung cấp giải pháp trọn gói từ thiết bị đến hiệu chuẩn chênh áp không?
Có. INTECH Air & Clean Tech cung cấp trọn gói từ thiết bị xử lý khí AHU, FFU, van điều áp VCD, đồng hồ đo chênh áp vi sai đến các thiết bị như Air Shower, Pass Box, đồng thời hỗ trợ thẩm định, đo đếm và cân bằng áp suất đạt chuẩn nghiệm thu GMP và ISO.
5. INTECH Air & Clean Tech – Đồng hành thiết kế hệ thống HVAC & Phòng sạch chuẩn mực
Thiết lập bậc thang chênh áp khoa học là hàng rào vô hình bảo vệ toàn bộ thành quả sản xuất của doanh nghiệp. Với năng lực làm chủ công nghệ sản xuất thiết bị phòng sạch tại nhà máy Bắc Ninh và kinh nghiệm đồng hành cùng các dự án FDI lớn (như LG Innotek, Hyundai Kefico, Dược phẩm Thanh Phát), đội ngũ kỹ sư INTECH Air & Clean Tech cam kết mang đến các giải pháp thiết kế phân vùng áp suất tối ưu, đảm bảo độ chính xác kỹ thuật 100% và tiết kiệm chi phí vận hành trong suốt vòng đời vận hành của dự án.
