Tầm quan trọng của tiêu chuẩn HVAC phòng mổ bệnh viện: Không chỉ làm mát tiện nghi, hệ thống thông gió và điều hòa không khí phòng mổ là hàng rào vô trùng kiểm soát nhiễm khuẩn vết mổ (Surgical Site Infections – SSI), hút sạch khí mê tồn dư và tạo trường khí một chiều bảo vệ bệnh nhân và phẫu thuật viên.
Nội dung bài viết:
3 hệ quy chiếu tiêu chuẩn cốt lõi:
1. DIN 1946-4:2018 (Tiêu chuẩn Châu Âu/Đức khắt khe nhất): Phân chia phòng mổ thành Class Ia (phòng mổ vô trùng cao cấp như ghép tạng, tim mạch, chỉnh hình, mổ Hybrid dùng trần khí tầng Laminar diện tích ≥ 3 x 3 m) và Class Ib (phòng mổ thông thường dùng trần khuếch tán hỗn hợp).
2. ASHRAE 170:2021 (Tiêu chuẩn Mỹ): Quy định số lần trao đổi khí tối thiểu ≥ 20 ACH (trong đó khí tươi ≥ 4 ACH), chênh áp dương ≥ +2,5 Pa (thực tế khuyến nghị ≥ +15 Pa), độ ẩm 20 – 60% RH và nhiệt độ 20–24°C.
3. TCVN 5687:2024 (Tiêu chuẩn Quốc gia Việt Nam mới nhất): Quy định thiết kế hệ thống điều hòa thông gió, đảm bảo vận tốc dòng khí 0,24 -0,3 m/s tại vùng bàn mổ và tỷ lệ khí tươi theo số lượng người trong ca mổ.
Giải pháp từ INTECH Air & Clean Tech: Dòng sản phẩm chuyên biệt AHU cho bệnh viện, phòng mổ cấu hình Hygienic chống vi sinh vật, kết cấu Inox 304, khay ngưng dốc 2 chiều, lọc 3 cấp (G4 + F9 + HEPA H14) và thân vỏ đạt chứng nhận Eurovent EN 1886 chống cầu nhiệt TB2 triệt tiêu hoàn toàn nguy cơ đọng sương.
Khi nói đến hạ tầng kỹ thuật bệnh viện hiện đại thì khối phòng phẫu thuật (Operating Theatre – OT) là khu vực có yêu cầu khắt khe và rủi ro nhiễm khuẩn chéo cao nhất. Khác với điều hòa dân dụng hay công nghiệp thông thường, việc tuân thủ nghiêm ngặt tiêu chuẩn HVAC phòng mổ là yếu tố quyết định trực tiếp tới tỷ lệ thành công của các ca đại phẫu phức tạp (như ghép tạng, phẫu thuật tim mạch hở, thay khớp nhân tạo và mổ sọ não). Nếu hệ thống HVAC không được tính toán chuẩn xác, các dòng khí quẩn mang theo vảy da, giọt bắn và vi khuẩn từ kíp mổ sẽ rơi thẳng vào vết mổ hở, gây nhiễm trùng huyết và tử vong cho bệnh nhân.
Bài viết dưới đây hệ thống hóa toàn bộ các tiêu chuẩn thiết kế quốc tế và hướng dẫn cấu hình thiết bị AHU chuyên dụng đạt chuẩn y tế.
1. Yêu cầu đặc thù của hệ thống HVAC phòng mổ: Vì sao không thể dùng điều hòa thông thường?
Phòng mổ bệnh viện là môi trường làm việc đặc biệt với 4 thách thức kỹ thuật mà máy lạnh thông thường hoàn toàn không thể giải quyết:
Kiểm soát tuyệt đối vi sinh vật và nồng độ hạt bụi: Mỗi thành viên trong kíp mổ phát tán trung bình khoảng 10.000 vảy da mang vi khuẩn mỗi phút. Hệ thống HVAC phải liên tục quét sạch các hạt bụi này khỏi vùng bàn mổ vô trùng bằng trần cấp khí dòng chảy tầng (Laminar Flow Ceiling).
Hút xả khí mê và hơi thuốc sát trùng tồn dư (Anesthetic Gas Scavenging): Trong quá trình phẫu thuật, lượng khí mê phát tán (như Sevoflurane, Isoflurane) và khí dao mổ điện sinh ra có thể gây độc cho bác sĩ nếu không được cấp đủ khí tươi và bố trí miệng hút thải cục bộ.
Duy trì chênh áp dương liên tục 24/7: Để ngăn vi khuẩn từ hành lang bẩn tràn vào khi mở cửa, phòng mổ vô khuẩn bắt buộc phải duy trì mức chênh áp phòng sạch dương từ +15 đến +25 Pa theo nguyên tắc bậc thang chênh áp. Ngược lại, phòng mổ cách ly cho bệnh nhân truyền nhiễm (như lao, COVID) phải duy trì áp suất âm từ -5 đến -15 Pa và xả khí qua màng lọc HEPA độc lập.
Độ ồn và vi khí hậu khắt khe: Phẫu thuật viên làm việc dưới đèn mổ công suất lớn tỏa nhiệt liên tục trong nhiều giờ đòi hỏi nhiệt độ phòng duy trì ổn định 20–24°C, độ ẩm 50–60% RH (ngăn phóng tĩnh điện gây cháy nổ khí mê) và độ ồn dưới 45–50 dB(A) để đảm bảo sự tập trung cao độ.
2. Các tiêu chuẩn quốc tế và Việt Nam điều chỉnh hệ thống HVAC phòng mổ
Khi tư vấn thiết kế và thẩm định phòng mổ tại Việt Nam năm 2026, các chủ đầu tư bệnh viện và kỹ sư M&E cần tham chiếu đồng bộ 3 hệ tiêu chuẩn cốt lõi:
Tiêu chuẩn DIN 1946-4:2018 (Tiêu chuẩn Châu Âu / Đức về Thông gió Bệnh viện): Đây là tiêu chuẩn khắt khe và chuẩn mực nhất thế giới hiện nay trong thiết kế HVAC phòng mổ. Tiêu chuẩn này phân chia phòng phẫu thuật thành:
• Class Ia (Phòng mổ yêu cầu vô khuẩn tối cao): Áp dụng cho phòng mổ tim, ghép tạng, phẫu thuật chỉnh hình khớp, thần kinh sọ não và phòng mổ Hybrid. Bắt buộc trang bị trần cấp khí dòng chảy tầng Laminar diện tích tối thiểu 3,0 x 3,0 m (hoặc ≥ 9 m²), vận tốc khí cấp đồng đều từ 0,24 – 0,30 m/s bao trùm hoàn toàn bàn mổ và bàn dụng cụ.
• Class Ib (Phòng mổ tiêu chuẩn): Áp dụng cho mổ nội soi, cấp cứu tổng quát, sản khoa, dùng trần phân phối khí hỗn hợp (Turbulent Flow) hoặc diện tích trần Laminar nhỏ hơn.
Tiêu chuẩn ASHRAE 170:2021 (Ventilation of Health Care Facilities): Tiêu chuẩn hàng đầu của Mỹ quy định các chỉ số định lượng: Bội số trao đổi khí tổng ≥ 20 ACH, trong đó lượng khí tươi tối thiểu ≥ 4 ACH; duy trì áp suất dương tối thiểu +2,5 Pa (khuyến nghị +15 Pa); sử dụng 2 cấp lọc sơ bộ trước AHU và lọc tinh HEPA H14 tại trần phòng mổ.
Tiêu chuẩn Quốc gia TCVN 5687:2024 (Thông gió và điều hòa không khí – Yêu cầu thiết kế): Vừa ban hành thay thế phiên bản cũ TCVN 5687:2010, cập nhật chi tiết yêu cầu về kiểm soát rò rỉ không khí qua khe cửa, tính toán lượng khí tươi theo số lượng người trong phòng và các biện pháp tiết kiệm năng lượng thu hồi nhiệt trong cơ sở y tế.
3. Bảng phân cấp phòng mổ và thông số kỹ thuật thiết kế chuẩn
Dưới đây là bảng thông số kỹ thuật tổng hợp phục vụ công tác thiết kế và lựa chọn thiết bị cho từng loại phòng mổ:
| Loại phòng mổ | Tiêu chuẩn tham chiếu | Cấp sạch & Vận tốc khí | Bội số tuần hoàn khí (ACH) | Chênh lệch áp suất thiết kế | Cấu hình thiết bị INTECH khuyến nghị |
|---|---|---|---|---|---|
| Phòng mổ Hybrid, Ghép tạng, Tim mạch, Mổ sọ não | DIN 1946-4 Class Ia / ISO Class 5 | Dòng khí tầng Laminar Flow v = 0,25–0,30 m/s bao phủ trần ≥ 9 m² | 25 – 35 ACH (Khí tươi ≥ 6 ACH) | +15 Pa đến +25 Pa (Áp suất dương bảo vệ) | AHU cho bệnh viện, phòng mổ cấu hình Hygienic Inox 304, trần Laminar OT Canopy, Hộp lọc HEPA Box H14 |
| Phòng mổ Đa khoa, Cấp cứu, Sản khoa, Nội soi | DIN 1946-4 Class Ib / ISO Class 6–7 | Dòng khí hỗn hợp hoặc Laminar cục bộ v ≈ 0,20 m/s | 20 – 25 ACH (Khí tươi ≥ 4 ACH) | +10 Pa đến +15 Pa (Áp suất dương) | AHU Bệnh viện tích hợp quạt EC, phin lọc HEPA H13/H14, van VCD điều chỉnh áp |
| Phòng mổ Nhiễm khuẩn / Cách ly áp lực âm | CDC Guidelines / TCVN 5687:2024 | Luồng khí một chiều hướng từ cửa vào bàn mổ xuống miệng hút chân tường | 15 – 20 ACH (100% Khí tươi xả thẳng) | -5 Pa đến -15 Pa (Áp suất âm cô lập) | AHU cấp khí tươi 100% kết hợp quạt hút khí thải chuyên dụng qua màng lọc HEPA xử lý than hoạt tính và đèn UV diệt khuẩn |
| Phòng hồi sức hậu phẫu (PACU) & Chuẩn bị mổ | ASHRAE 170 / ISO Class 7–8 | Phân phối khí khuếch tán đồng đều | 10 – 15 ACH (Khí tươi ≥ 3 ACH) | +5 Pa đến +10 Pa (Theo bậc thang áp suất) | Hệ thống điều hòa kết nối cùng AHU trung tâm, miệng gió khuếch tán đa hướng |
4. Cấu hình thiết bị AHU Bệnh Viện INTECH: Tiêu chuẩn Hygienic và chứng nhận Eurovent EN 1886
Để đáp ứng trọn vẹn các yêu cầu y tế khắt khe, dòng sản phẩm AHU cho bệnh viện, phòng mổ do INTECH Air & Clean Tech sản xuất tại nhà máy Bắc Ninh tuân thủ nghiêm ngặt tiêu chuẩn Hygienic (Vệ sinh y tế):

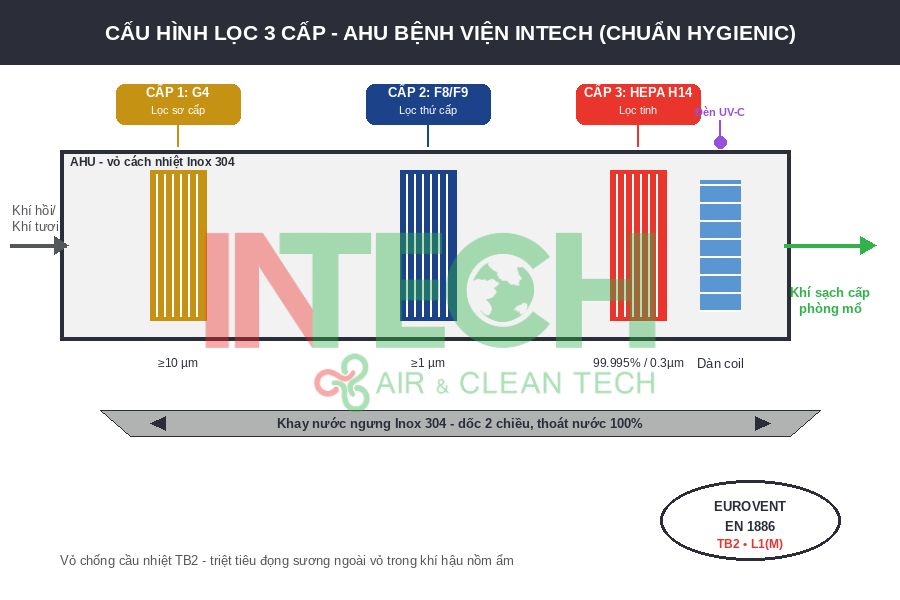

4.1. Hệ thống lọc 3 cấp và trần cấp khí dòng chảy tầng (Laminar Airflow Ceiling)
Không khí đi vào phòng mổ phải trải qua quy trình lọc sạch nghiêm ngặt:
- Cấp lọc 1 (Lọc sơ cấp G4): Lắp tại cửa hút khí của AHU, loại bỏ bụi thô và côn trùng kích thước ≥ 10 µm.
- Cấp lọc 2 (Lọc thứ cấp F8/F9): Lắp sau dàn lạnh, loại bỏ bụi mịn kích thước ≥ 1 µm và bảo vệ quạt cấp.
- Cấp lọc 3 (Lọc tinh HEPA H14): Đạt hiệu suất lọc ≥ 99,995% đối với các hạt bụi kích thước siêu nhỏ 0,3 µm và vi khuẩn, được lắp đặt trực tiếp tại trần dòng chảy tầng (Laminar Airflow Ceiling OT Canopy) ngay phía trên bàn mổ, tạo màn chắn khí vô trùng liên tục đẩy bụi và mầm bệnh xuống các miệng hút chân tường.
4.2. Khay nước ngưng kháng khuẩn Inox 304 và kết cấu chống đọng sương TB2
Trong môi trường bệnh viện, nước ngưng ứ đọng trong khoang máy lạnh là nguồn phát sinh vi khuẩn nguy hiểm như Legionella pneumophila và nấm mốc:
- Khay nước ngưng kháng khuẩn: AHU Bệnh viện của INTECH được gia công hoàn toàn bằng Inox 304 không gỉ, thiết kế dốc đa hướng thoát nước triệt để 100%, không cho phép giọt nước nào tồn đọng sau chu trình làm lạnh.
- Chứng nhận Eurovent EN 1886 cấp TB2 & L1(M): Dòng AHU của INTECH đạt chứng nhận độc lập Eurovent Certified Performance với hệ số cầu nhiệt TB2 và độ kín thân vỏ L1(M), đảm bảo vỏ máy không bị rò rỉ khí bẩn và triệt tiêu hoàn toàn hiện tượng đọng sương bề mặt ngoài trong khí hậu nồm ẩm tại Việt Nam.
- Bổ sung đèn UV-C diệt khuẩn: Tích hợp cụm đèn chiếu tia cực tím UV-C chiếu trực tiếp vào bề mặt dàn coil làm lạnh và máng nước ngưng, vô hiệu hóa cấu trúc DNA của vi khuẩn và bào tử nấm mốc tức thì.
5. Câu hỏi thường gặp (FAQ) về tiêu chuẩn HVAC phòng mổ bệnh viện
Câu 1: Trần dòng chảy tầng (Laminar Flow Ceiling) trong phòng mổ Class Ia khác gì so với miệng gió trần thông thường?

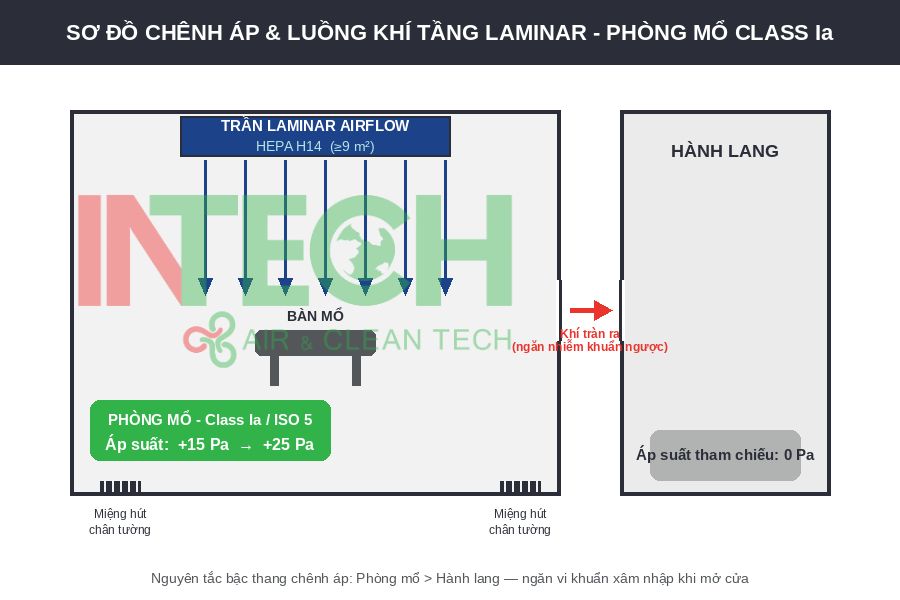

Miệng gió thông thường tạo ra luồng khí khuếch tán hỗn hợp (Turbulent Airflow), gây cuộn xoáy và có thể cuốn vi khuẩn từ sàn nhà hoặc kíp mổ bay ngược lên vết mổ. Trong khi đó, trần Laminar Flow (OT Canopy kích thước ≥ 3 x 3 m) tạo ra một luồng khí song song một chiều thổi thẳng đứng từ trần xuống sàn với vận tốc ổn định 0,24-0,30 m/s, đóng vai trò như một “piston không khí sạch” liên tục đẩy hạt bụi và mầm bệnh ra xa khỏi bàn mổ.
Câu 2: Tại sao phòng mổ bắt buộc phải duy trì độ ẩm trong dải 50% đến 60% RH?
Nếu độ ẩm quá cao (>65% RH), môi trường ẩm ướt sẽ kích thích vi khuẩn và nấm mốc phát triển nhanh chóng, đồng thời gây đổ mồ hôi cho bác sĩ trong ca mổ kéo dài. Ngược lại, nếu độ ẩm quá thấp (<40% RH), không khí khô sẽ tích tụ điện tích tĩnh điện (ESD), gây nguy cơ phóng tia lửa điện phát nổ các loại khí mê dễ cháy và làm khô bề mặt mô tế bào hở của bệnh nhân.
Câu 3: Có thể dùng chung một máy AHU cho nhiều phòng mổ để tiết kiệm chi phí đầu tư không?
Theo khuyến cáo của DIN 1946-4 và ASHRAE 170, mỗi phòng mổ Class Ia nên được cấp khí bởi một hệ thống AHU độc lập (hoặc tích hợp thêm hệ thống ACU điều hòa chính xác từng phòng). Việc dùng chung AHU cho nhiều phòng mổ tiềm ẩn nguy cơ nhiễm khuẩn chéo nghiêm trọng khi một phòng đang mổ ca nhiễm khuẩn, đồng thời không thể điều chỉnh dải nhiệt ẩm linh hoạt theo nhu cầu của từng loại phẫu thuật khác nhau.
Câu 4: INTECH có cung cấp đồng bộ hệ thống rào cản phòng đệm Airlock cho phòng mổ không?
Có. INTECH Air & Clean Tech cung cấp đồng bộ hệ thống phòng đệm Airlock gồm cửa tự động kín khí bệnh viện, hộp trung chuyển đồ vô trùng Pass Box 2 cánh tích hợp đèn UV diệt khuẩn và khóa liên động Interlock, van điều tiết áp suất tự động VCD/VAV và đồng hồ đo chênh áp số kết nối hệ thống BMS giám sát thời gian thực.
6. INTECH Air & Clean Tech – Đối tác cung cấp AHU Bệnh Viện đạt chuẩn Châu Âu tại Việt Nam
Hệ thống HVAC phòng mổ là công trình kỹ thuật đòi hỏi sự kết hợp chính xác giữa tiêu chuẩn y tế, cơ khí chế tạo chính xác và tự động hóa điều khiển vi khí hậu. Với kinh nghiệm triển khai thành công tại các bệnh viện uy tín (như Bệnh viện Việt – Bỉ, Bệnh viện Mắt Quốc tế Việt – Nga) cùng chứng nhận quốc tế Eurovent, INTECH Air & Clean Tech cam kết mang đến các giải pháp thiết kế tiêu chuẩn HVAC phòng mổ đạt chuẩn DIN 1946-4, ASHRAE 170 và TCVN 5687:2024, bảo vệ tối đa an toàn tính mạng cho người bệnh và uy tín y khoa của bệnh viện.
