Ứng dụng công nghệ thu hồi nhiệt phòng sạch theo tiêu chuẩn quốc tế EN ISO 14644-16 là giải pháp kỹ thuật cốt lõi giúp các nhà máy Dược phẩm GMP, Bệnh viện, Pin Lithium và Điện tử cắt giảm từ 30% đến 50% công suất lạnh của hệ thống Chiller mà vẫn kiểm soát vô trùng tuyệt đối.
Trong các công trình phòng sạch có tỷ lệ khí tươi cao hoặc vận hành hệ thống một chiều (Once-through system) thải bỏ 100% gió lạnh, việc xả trực tiếp luồng khí đã làm lạnh sâu ra ngoài trời tương đương với việc lãng phí hàng tỷ đồng tiền điện mỗi năm. Tuy nhiên, nếu áp dụng sai công nghệ thu hồi nhiệt, nguy cơ rò rỉ khí bẩn và nhiễm chéo sang luồng khí cấp tươi sẽ phá hủy toàn bộ tiêu chuẩn phòng sạch.
Bài viết này phân tích 3 công nghệ thu hồi năng lượng nhiệt, trọng tâm là giải pháp vòng tuần hoàn chất lỏng Run-Around Coil chống nhiễm chéo và cách tích hợp vào hệ thống AHU chuẩn Eurovent.
Nội dung bài viết:
1. Bài toán kinh tế và rào cản kỹ thuật của việc thu hồi nhiệt trong phòng sạch
Trong các công trình công cộng thông thường (văn phòng, trung tâm thương mại), không khí trong phòng có thể được tuần hoàn tới 80–90% để tiết kiệm năng lượng. Ngược lại, trong các cơ sở phòng sạch công nghiệp:
Hệ thống cấp gió tươi 100% (Once-through / All-fresh Air System): Tại các phòng mổ bệnh viện, phòng sản xuất thuốc bột kháng sinh (Penicillin, Cephalosporin), phòng thao tác hóa chất độc hại hay dây chuyền Pin Lithium, toàn bộ 100% lượng khí cấp vào phòng phải được thải bỏ ra ngoài để ngăn tích tụ hoạt chất và đáp ứng tiêu chuẩn HVAC phòng mổ cũng như GMP.
Chi phí năng lượng khổng lồ: Khí trời tại Việt Nam vào mùa hè có nhiệt độ 35–38°C và độ ẩm trên 80% RH. Để hạ nhiệt độ luồng khí này xuống 18–20°C trước khi cấp vào phòng, hệ thống Chiller phải vận hành với công suất cực lớn. Trong khi đó, luồng khí thải ra môi trường đang ở nhiệt độ mát mẻ (22–24°C) chứa một lượng nhiệt lạnh khổng lồ bị vứt bỏ lãng phí.
Rào cản nhiễm chéo (Cross-contamination Barrier): Mục tiêu số một của phòng sạch là kiểm soát ô nhiễm phòng sạch. Bất kỳ thiết bị thu hồi nhiệt nào cho phép rò rỉ phân tử khí, vi sinh vật hay hoạt chất từ đường khí thải sang đường khí cấp tươi đều bị các cơ quan quản lý dược phẩm (FDA, EMA) cấm tuyệt đối.

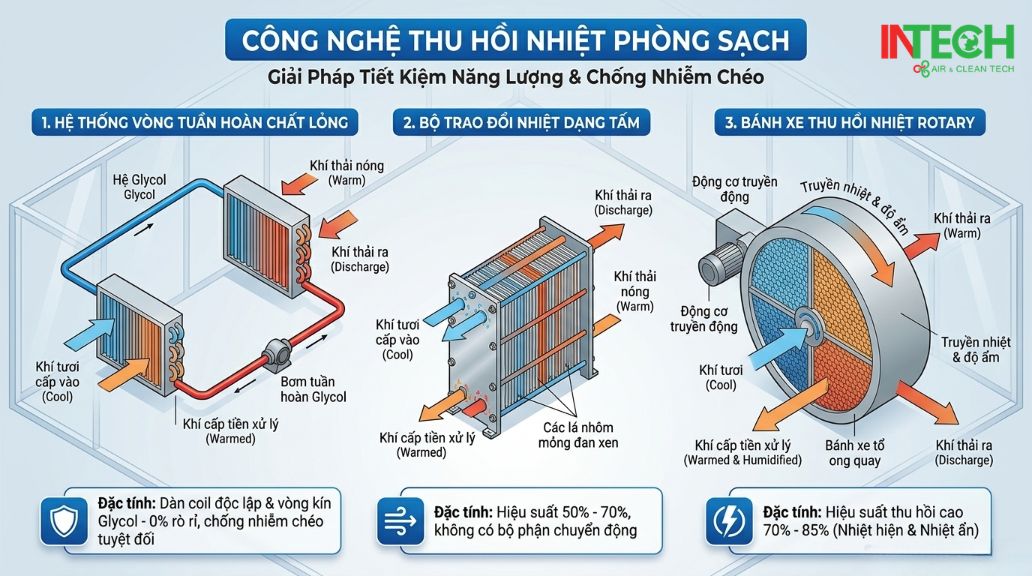

2. Phân tích 3 công nghệ thu hồi nhiệt phòng sạch: Đánh giá hiệu suất và rủi ro nhiễm chéo
Để giải bài toán vừa tiết kiệm điện vừa bảo vệ độ sạch vô trùng, tiêu chuẩn quốc tế phân loại 3 công nghệ thu hồi năng lượng nhiệt phổ biến:
2.1. Hệ thống vòng tuần hoàn chất lỏng (Run-Around Coil System) – Chống nhiễm chéo cho Dược phẩm & Bệnh viện
Nguyên lý cấu tạo: Hệ thống gồm 2 dàn coil trao đổi nhiệt độc lập hoàn toàn về mặt vật lý: một dàn coil đặt trong luồng khí thải (Exhaust Coil) và một dàn coil đặt trong luồng khí tươi cấp vào (Supply Coil). Hai dàn coil này được kết nối với nhau bằng một đường ống kín chứa chất lỏng truyền nhiệt (nước hoặc dung dịch Glycol chống đóng băng) và một bơm tuần hoàn nhỏ.
Cơ chế vận hành: Luồng khí thải mát lạnh (22°C) đi qua Exhaust Coil sẽ làm lạnh dung dịch Glycol bên trong. Bơm sẽ đẩy dung dịch lạnh này sang Supply Coil để làm mát sơ bộ luồng khí tươi nóng ngoài trời (35°C) xuống còn khoảng 27–28°C trước khi đi vào dàn lạnh chính của AHU.
Ưu điểm vượt trội:
- ZERO nguy cơ nhiễm chéo (0% Leakage): Do hai luồng khí được ngăn cách hoàn toàn bởi thành ống đồng/inox và chỉ trao đổi nhiệt gián tiếp qua chất lỏng, không một hạt bụi hay vi sinh vật nào có thể lọt sang luồng khí cấp tươi.
- Linh hoạt vị trí lắp đặt: Dàn cấp và dàn thải có thể đặt cách xa nhau hàng chục mét ở các tầng khác nhau trong tòa nhà, chỉ cần nối bằng 2 ống nước nhỏ.
2.2. Thiết bị trao đổi nhiệt dạng tấm (Plate Heat Exchanger / Tấm hồi nhiệt bản mỏng)
Nguyên lý: Luồng khí tươi và khí thải đi zíc zắc đan xen qua các lá kim loại nhôm hoặc nhựa mỏng xếp lớp. Nhiệt lượng truyền qua vách ngăn kim loại từ luồng khí nóng sang luồng khí lạnh.
Đặc tính: Hiệu suất thu hồi nhiệt đạt từ 50% đến 70%. Mức độ rò rỉ khí rất thấp (dưới 0,1% nếu chênh áp được thiết kế chuẩn), thường dùng cho phòng sạch sản xuất điện tử, quang học hoặc phòng đóng gói cấp thấp.
2.3. Bánh xe thu hồi nhiệt (Rotary Heat Recovery Wheel / Bánh xe năng lượng)
Nguyên lý: Một bánh xe quay chậm chứa vật liệu xốp nhôm hoặc tẩm hút ẩm quay liên tục cắt ngang qua cả hai luồng khí cấp và khí thải, truyền cả nhiệt hiện (nhiệt độ) và nhiệt ẩn (độ ẩm).
Đặc tính: Cho hiệu suất thu hồi năng lượng cao nhất (70% đến 85%). Tuy nhiên, do bánh xe quay qua lại giữa hai luồng khí, nguy cơ rò rỉ khí (Cross-leakage) dao động từ 1% đến 3%. Tuyệt đối không sử dụng bánh xe quay cho phòng sạch Dược phẩm vô trùng, phòng vi sinh nguy hiểm hoặc khu vực có hơi hóa chất độc hại.
2.4 Bảng so sánh 3 công nghệ thu hồi nhiệt
| Tiêu chí kỹ thuật | Hệ thống Run-Around Coil | Thiết bị trao đổi nhiệt dạng tấm | Bánh xe hồi nhiệt Rotary Wheel |
|---|---|---|---|
| Hiệu suất thu hồi nhiệt | 45% – 60% (Tiết kiệm 30–40% tải lạnh) | 55% – 70% (Tiết kiệm 35–45% tải lạnh) | 70% – 85% (Tiết kiệm tới 50% tải lạnh) |
| Mức độ rò rỉ khí (Nhiễm chéo) | 0% Tuyệt đối (Cách ly vật lý 100%) | < 0,1% (Rất thấp nếu thiết kế kín) | 1% – 3% (Có nguy cơ rò rỉ khí thải) |
| Khoảng cách đường cấp & thải | Không giới hạn (Nối bằng ống nước) | Bắt buộc đặt sát nhau trong cùng AHU | Bắt buộc đặt sát nhau trong cùng AHU |
| Thu hồi nhiệt ẩn (Độ ẩm) | Chỉ thu hồi nhiệt hiện (Nhiệt độ) | Chỉ thu hồi nhiệt hiện (hoặc ẩm hạn chế) | Thu hồi cả nhiệt hiện và độ ẩm |
| Khuyến nghị ứng dụng | Dược phẩm GMP, Bệnh viện, Vi sinh, Pin Lithium | Điện tử, bán dẫn, thực phẩm, phòng sạch Class 10.000 | Tòa nhà văn phòng, khu vực sạch không độc hại |

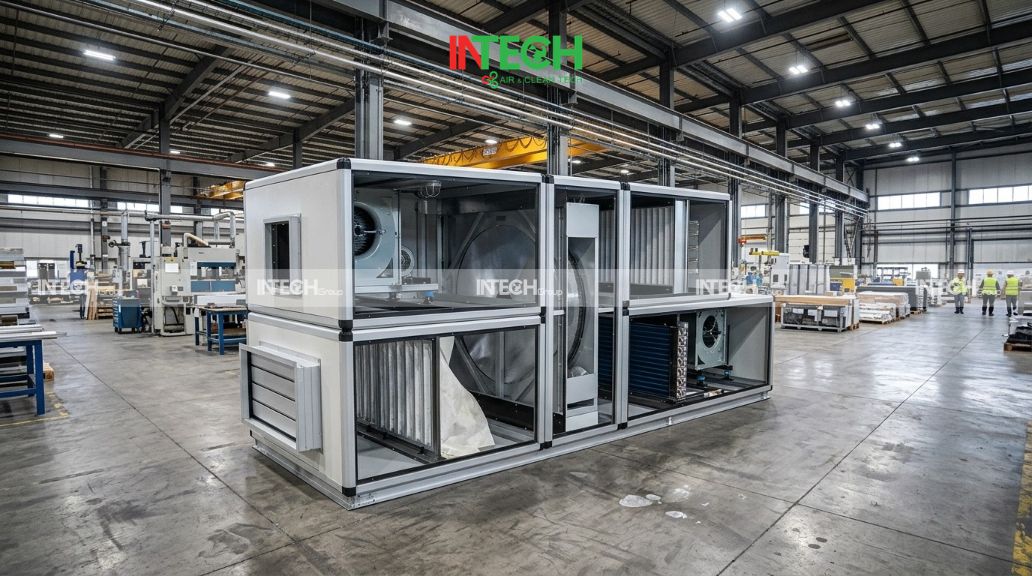

3. Tích hợp giải pháp hồi nhiệt vào AHU INTECH đạt chuẩn Eurovent
Việc ứng dụng hệ thống thu hồi nhiệt đòi hỏi thiết bị xử lý không khí trung tâm phải có kết cấu cơ khí chính xác và độ kín thân vỏ tuyệt đối để không làm tổn thất năng lượng:
Bảo chứng từ Chứng nhận Eurovent: Dòng sản phẩm AHU đạt chứng nhận Eurovent của INTECH Air & Clean Tech (Chứng chỉ số 26.01.002 – Range IAH) được thử nghiệm độc lập tại Châu Âu theo tiêu chuẩn EN 1886, sở hữu các thông số tối ưu cho bài toán hồi nhiệt:
- Độ kín khí thân vỏ L1(M): Đảm bảo luồng không khí sau khi thu hồi nhiệt không bị thất thoát ra ngoài buồng máy.
- Hệ số chống cầu nhiệt TB2 & Cách nhiệt T2: Ngăn ngừa truyền nhiệt ngược và triệt tiêu hoàn toàn hiện tượng đọng sương bề mặt trong môi trường nồm ẩm.
Kết hợp đồng bộ với hệ thống PAU và Khử ẩm sâu: AHU hồi nhiệt của INTECH có thể kết hợp linh hoạt với hệ thống PAU xử lý khí tươi sơ bộ hoặc hệ thống khử ẩm sâu cho phòng sạch dùng bánh xe Desiccant Rotor, tận dụng nhiệt hồi để giảm tải sấy hoàn nguyên và mang lại hiệu quả tiết kiệm năng lượng phòng sạch toàn diện.
4. Câu hỏi thường gặp (FAQ) về thu hồi nhiệt phòng sạch
Câu 1: Thời gian hoàn vốn (ROI) khi đầu tư hệ thống thu hồi nhiệt Run-Around Coil là bao lâu?
Mặc dù chi phí đầu tư ban đầu cho 2 dàn coil và cụm bơm tuần hoàn tăng nhẹ, nhưng nhờ giảm được 30 – 40% công suất thiết kế của máy lạnh Chiller (giảm CAPEX Chiller) và cắt giảm hàng trăm triệu đồng tiền điện mỗi năm (giảm OPEX), thời gian hoàn vốn thực tế của hệ thống Run-Around Coil thường chỉ từ 1,5 đến 2,5 năm đối với các nhà máy vận hành liên tục 24/7.
Câu 2: Tại sao tiêu chuẩn EU GMP Annex 1 lại nghiêm ngặt với việc chọn thiết bị thu hồi nhiệt phòng sạch?
Trong sản xuất dược phẩm vô trùng, khí thải từ phòng pha chế có thể chứa các tiểu phân hoạt chất, vi sinh vật hoặc hơi cồn vệ sinh. Tiêu chuẩn EU GMP Annex 1 nghiêm cấm các thiết bị có nguy cơ tái tuần hoàn chất nhiễm sang phòng sạch khác. Do đó, chỉ có hệ thống Run-Around Coil với 2 vòng tuần hoàn cách ly vật lý 100% mới được các chuyên gia thẩm định GMP quốc tế chấp thuận dễ dàng.
Câu 3: Dung dịch tuần hoàn trong hệ thống Run-Around Coil nên dùng nước hay dung dịch Glycol?
Tại miền Bắc Việt Nam và các khu vực có mùa đông lạnh, hệ thống nên sử dụng dung dịch nước pha Ethylene Glycol hoặc Propylene Glycol tỷ lệ 20–30% để chống đóng băng dàn coil khi nhiệt độ khí ngoài trời xuống thấp, đồng thời bổ sung chất ức chế ăn mòn để bảo vệ đường ống đồng bên trong.
Câu 4: INTECH có sản xuất sẵn dòng AHU Hồi nhiệt tích hợp không?
Có. INTECH Air & Clean Tech sản xuất sẵn dòng AHU Hồi nhiệt (Heat Recovery AHU) được cấu hình module linh hoạt tại nhà máy Bắc Ninh theo thông số thiết kế của từng dự án, hỗ trợ tính toán chính xác phần trăm tiết kiệm tải nhiệt trên phần mềm đạt chuẩn Eurovent.
5. INTECH Air & Clean Tech – Tiên phong giải pháp HVAC phòng sạch tiết kiệm năng lượng
Tiết kiệm năng lượng không chỉ là bài toán giảm chi phí sản xuất mà đã trở thành tiêu chuẩn cạnh tranh bắt buộc của các nhà máy công nghệ cao trong kỷ nguyên xanh Net Zero. Với năng lực R&D chuyên sâu, nhà máy sản xuất hiện đại rộng 7.200 m² tại Bắc Ninh và chứng nhận quốc tế Eurovent, INTECH Air & Clean Tech tự hào mang đến các giải pháp AHU đạt chuẩn Eurovent tích hợp công nghệ thu hồi nhiệt Run-Around Coil, giúp các chủ đầu tư Dược phẩm, Bệnh viện và Điện tử tối ưu hóa chi phí vòng đời (TCO) công trình một cách bền vững.
