Trong các công trình yêu cầu kiểm soát nghiêm ngặt về bụi, vi sinh vật và điều kiện môi trường như nhà máy dược phẩm, điện tử, bán dẫn, thực phẩm hay bệnh viện, tấm Panel phòng sạch là một trong những vật liệu quan trọng quyết định khả năng duy trì độ kín, độ sạch và hiệu quả vận hành của toàn bộ hệ thống Cleanroom.
Khác với các loại vách ngăn thông thường, Panel phòng sạch được thiết kế chuyên biệt với bề mặt nhẵn, khả năng cách nhiệt tốt, hạn chế phát sinh bụi và dễ dàng vệ sinh. Việc lựa chọn đúng loại Panel không chỉ giúp phòng sạch đạt tiêu chuẩn ISO 14644, GMP mà còn góp phần tối ưu chi phí đầu tư và vận hành lâu dài.
Bài viết dưới đây sẽ giúp doanh nghiệp hiểu rõ về cấu tạo, các loại Panel phòng sạch phổ biến, tiêu chí lựa chọn và ứng dụng thực tế trong các ngành công nghiệp hiện nay.
Nội dung bài viết:
1. Tấm Panel phòng sạch là gì?
1.1 Khái niệm Panel phòng sạch trong xây dựng Cleanroom

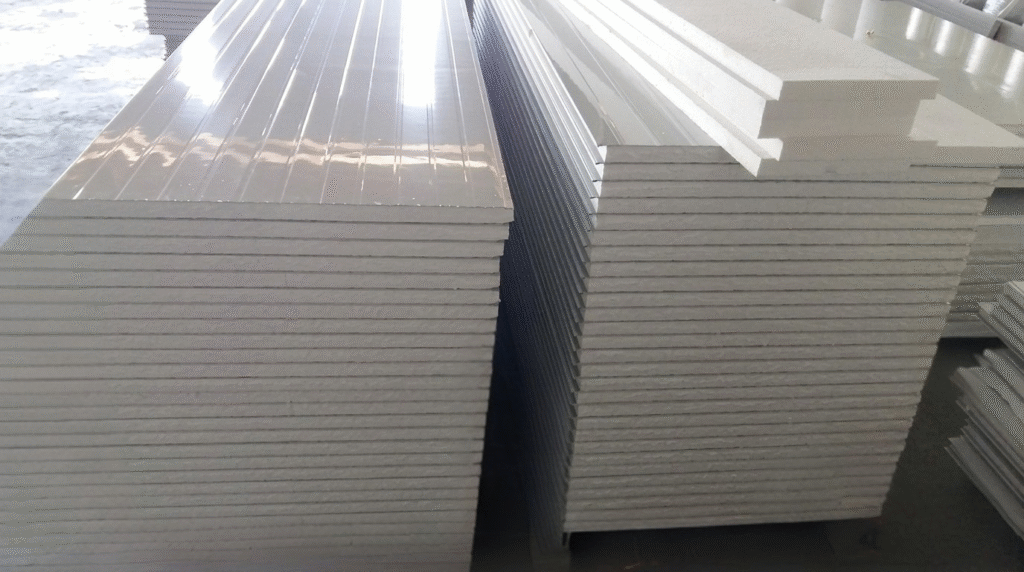

Tấm Panel phòng sạch (Cleanroom Sandwich Panel) là vật liệu dạng module được cấu tạo từ nhiều lớp vật liệu ép liên kết với nhau, thường gồm hai lớp bề mặt bên ngoài và lớp lõi cách nhiệt ở giữa.
Khác với panel xây dựng thông thường, Panel phòng sạch được sản xuất nhằm đáp ứng các yêu cầu đặc thù của môi trường kiểm soát:
• Bề mặt phẳng, kín, hạn chế bám bụi.
• Không tạo khe hở gây tích tụ vi sinh vật.
• Dễ vệ sinh bằng hóa chất chuyên dụng.
• Có khả năng cách nhiệt, cách âm.
• Đảm bảo độ kín khí cho phòng sạch.

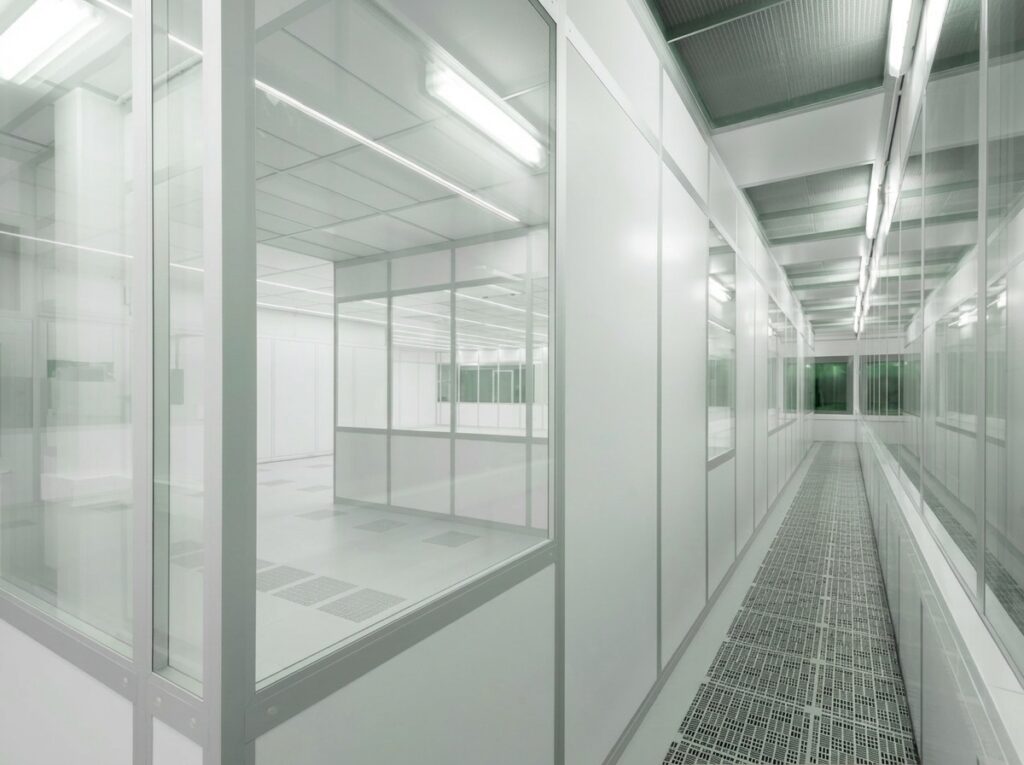

Trong hệ thống phòng sạch, Panel thường được sử dụng để thi công:
• Vách ngăn phòng sạch.
• Trần phòng sạch.
• Khu vực chuyển tiếp.
• Phòng sản xuất.
• Phòng kỹ thuật HVAC.
1.2 Vai trò của Panel trong kiểm soát môi trường phòng sạch
Một phòng sạch không chỉ phụ thuộc vào hệ thống HVAC, lọc HEPA hay FFU mà còn phụ thuộc lớn vào khả năng bao che của công trình.
Panel phòng sạch giúp:
• Duy trì chênh áp giữa các khu vực.
• Hạn chế không khí chưa xử lý xâm nhập.
• Giảm nguy cơ phát sinh bụi từ vật liệu xây dựng.
• Ổn định nhiệt độ và độ ẩm bên trong phòng.
• Tạo bề mặt phù hợp cho quy trình vệ sinh, khử khuẩn.
Đối với các ngành yêu cầu cao như dược phẩm hoặc điện tử, một hệ thống Panel được thi công không đúng kỹ thuật có thể gây rò rỉ khí, ảnh hưởng trực tiếp đến khả năng đạt chuẩn phòng sạch.

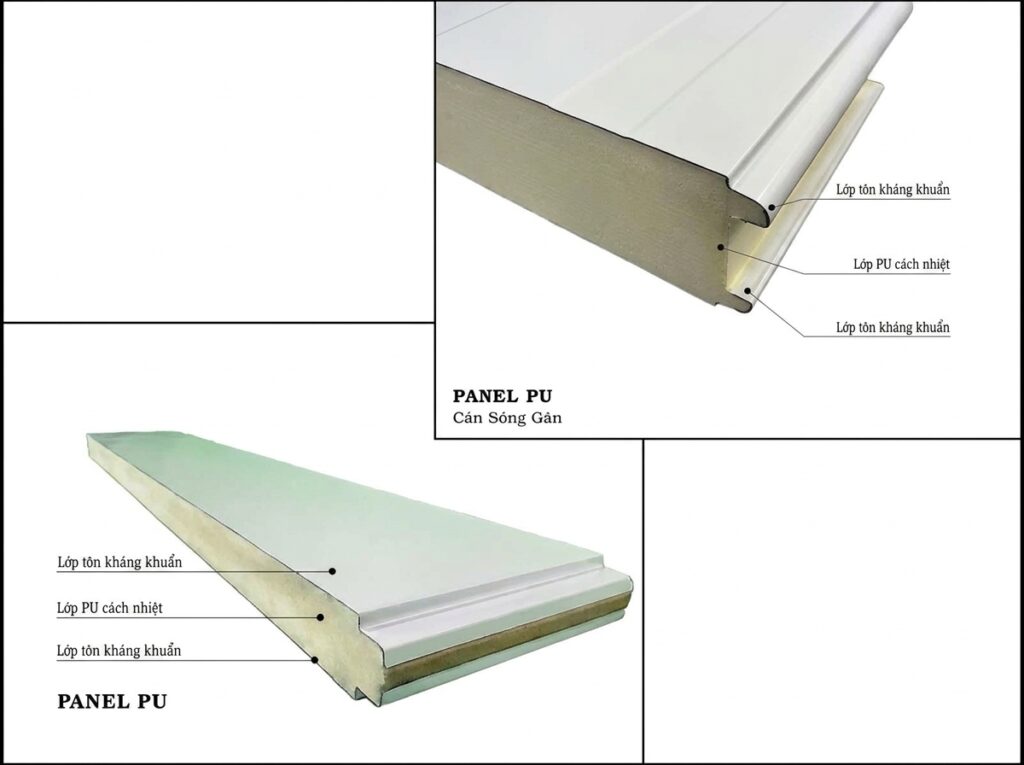

2. Cấu tạo của tấm Panel phòng sạch
Một tấm Panel phòng sạch tiêu chuẩn thường gồm 3 thành phần chính:
2.1 Lớp bề mặt Panel
Lớp ngoài cùng thường sử dụng:
• Tôn mạ màu sơn tĩnh điện.
• Inox 304.
• Thép phủ lớp bảo vệ chống ăn mòn.
Yêu cầu của lớp bề mặt:
• Phẳng, nhẵn.
• Không phát sinh bụi.
• Chịu được tác động trong quá trình vệ sinh.
• Không bị ăn mòn trong môi trường có độ ẩm cao.
Đối với các phòng sạch GMP hoặc phòng sản xuất yêu cầu vệ sinh thường xuyên, bề mặt inox hoặc vật liệu phủ chuyên dụng thường được ưu tiên.
2.2 Lớp lõi cách nhiệt
Lớp lõi nằm giữa hai lớp bề mặt, quyết định khả năng cách nhiệt, cách âm và độ cứng của Panel.
Các loại lõi phổ biến:
• EPS.
• PU.
• PIR.
• Rockwool.
Mỗi loại lõi có đặc tính khác nhau, phù hợp với từng yêu cầu công trình.

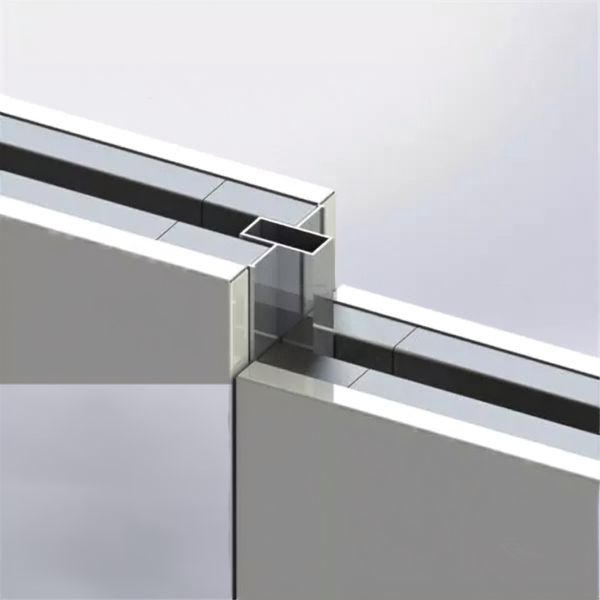

2.3 Hệ thống liên kết và phụ kiện hoàn thiện
Panel phòng sạch thường sử dụng hệ thống liên kết âm dương hoặc khóa cam nhằm tăng độ kín giữa các tấm.
Các phụ kiện đi kèm gồm:
• Thanh bo góc trong và ngoài.
• Nẹp kết nối.
• Khung cửa phòng sạch.
• Gioăng làm kín.
• Keo silicone chuyên dụng.
Đây là những chi tiết ảnh hưởng trực tiếp đến độ kín khí và khả năng duy trì cấp sạch của phòng.
3. Các loại Panel phòng sạch phổ biến hiện nay
3.1 Panel EPS
Panel EPS sử dụng lõi Expanded Polystyrene (EPS), có cấu tạo nhẹ và chi phí đầu tư thấp.
Ưu điểm:
• Giá thành kinh tế.
• Trọng lượng nhẹ.
• Dễ vận chuyển, lắp đặt.
• Phù hợp với khu vực yêu cầu cách nhiệt cơ bản.
Hạn chế:
• Khả năng chống cháy không cao bằng PU, PIR hoặc Rockwool.
• Không phù hợp với khu vực yêu cầu nghiêm ngặt về PCCC.
Ứng dụng:
• Kho sạch.
• Khu phụ trợ.
• Nhà xưởng cần kiểm soát môi trường cơ bản.
3.2 Panel PU (Polyurethane)
Panel PU sử dụng lõi polyurethane với cấu trúc ô kín, mang lại khả năng cách nhiệt tốt.
Ưu điểm:
• Cách nhiệt cao.
• Chống ẩm tốt.
• Độ kín cao.
• Độ bền lâu dài.
Ứng dụng:
• Nhà máy dược phẩm.
• Nhà máy thực phẩm.
• Kho lạnh.
• Khu vực yêu cầu kiểm soát nhiệt độ.
Panel PU là một trong những lựa chọn phổ biến nhất trong thi công phòng sạch công nghiệp hiện nay.
3.3 Panel PIR
Panel PIR là phiên bản cải tiến của PU với khả năng chịu nhiệt và chống cháy tốt hơn.
Ưu điểm:
• Khả năng cách nhiệt cao.
• Tính ổn định nhiệt tốt.
• Hạn chế lan truyền cháy.
Ứng dụng:
• Nhà máy công nghệ cao.
• Khu vực yêu cầu cao về an toàn.
• Nhà máy điện tử, bán dẫn.
3.4 Panel Rockwool
Panel Rockwool sử dụng lõi bông khoáng với đặc tính nổi bật về khả năng chống cháy.
Ưu điểm:
• Khả năng chịu nhiệt tốt.
• Hạn chế sự lan truyền của đám cháy.
• Cách âm hiệu quả.
Hạn chế:
• Trọng lượng lớn hơn PU và EPS.
• Chi phí đầu tư cao hơn.
Ứng dụng:
• Khu vực sản xuất có nguy cơ cháy.
• Phòng kỹ thuật.
• Nhà máy yêu cầu tiêu chuẩn PCCC cao.
4. So sánh các loại Panel phòng sạch phổ biến
| Tiêu chí | EPS | PU | PIR | Rockwool |
| Khả năng cách nhiệt | Trung bình | Cao | Rất cao | Cao |
| Khả năng chống cháy | Thấp | Khá | Tốt | Rất tốt |
| Trọng lượng | Nhẹ | Trung bình | Trung bình | Nặng |
| Chi phí | Thấp | Trung bình | Cao | Cao |
| Ứng dụng chính | Khu phụ trợ | Dược, thực phẩm | Công nghệ cao | Khu vực yêu cầu PCCC |
5. Quy cách kỹ thuật phổ biến của Panel phòng sạch
Tùy theo yêu cầu từng dự án, Panel có thể được sản xuất với nhiều kích thước khác nhau.
Một số quy cách phổ biến:
| Thông số | Giá trị tham khảo |
| Chiều rộng module | 1000 – 1200 mm |
| Độ dày | 50mm, 75mm, 100mm, 150mm |
| Chiều dài | Theo yêu cầu thiết kế |
| Bề mặt | Tôn sơn phủ, inox 304 |
| Kiểu kết nối | Âm dương, khóa cam |
Việc lựa chọn độ dày Panel cần dựa trên:
• Cấp sạch phòng.
• Yêu cầu cách nhiệt.
• Điều kiện vận hành.
• Tiêu chuẩn ngành áp dụng.
6. Tiêu chuẩn lựa chọn Panel phòng sạch theo từng ngành
6.1 Panel phòng sạch cho nhà máy dược phẩm
Yêu cầu chính:
• Bề mặt dễ vệ sinh.
• Hạn chế tích tụ bụi.
• Đảm bảo độ kín.
• Phù hợp tiêu chuẩn GMP.
Giải pháp thường lựa chọn:
• Panel PU.
• Panel PIR.
• Bề mặt phủ chất lượng cao.
6.2 Panel phòng sạch ngành điện tử, bán dẫn
Đặc điểm:
• Yêu cầu kiểm soát bụi rất thấp.
• Nhạy cảm với tĩnh điện.
Yêu cầu Panel:
• Độ kín cao.
• Bề mặt ít phát sinh hạt.
• Có thể tích hợp vật liệu chống tĩnh điện.
6.3 Panel phòng sạch thực phẩm
Yêu cầu:
• Dễ vệ sinh.
• Chống ẩm.
• Hạn chế vi sinh vật phát triển.
Panel PU thường được sử dụng nhờ khả năng cách nhiệt và chống ẩm tốt.
7. Ưu điểm khi sử dụng Panel trong thi công phòng sạch
Đảm bảo độ kín và hạn chế phát sinh bụi
Panel được thiết kế dạng module giúp giảm số lượng mối nối, hạn chế điểm rò rỉ không khí.
Cách nhiệt, tiết kiệm năng lượng
Khả năng cách nhiệt của Panel giúp giảm tải cho hệ thống HVAC, từ đó tối ưu chi phí vận hành.
Dễ vệ sinh và bảo trì
Bề mặt nhẵn giúp:
• Dễ lau chùi.
• Không tích tụ bụi.
• Phù hợp quy trình vệ sinh GMP.
Rút ngắn thời gian thi công
So với phương pháp xây dựng truyền thống, Panel có ưu điểm:
• Lắp đặt nhanh.
• Dễ thay đổi cấu trúc.
• Giảm thời gian hoàn thiện.
8. Quy trình thi công Panel phòng sạch
Bước 1: Khảo sát và thiết kế
Đánh giá:
• Diện tích phòng.
• Cấp sạch yêu cầu.
• Hệ thống HVAC.
• Điều kiện vận hành.
Bước 2: Lắp đặt Panel
Các tấm Panel được lắp ghép theo bản vẽ thiết kế, đảm bảo:
• Đúng vị trí.
• Đúng cao độ.
• Độ kín giữa các tấm.
Bước 3: Hoàn thiện các vị trí liên kết
Bao gồm:
• Xử lý khe nối.
• Lắp bo góc.
• Hoàn thiện cửa phòng sạch.
Bước 4: Kiểm tra nghiệm thu
Các hạng mục kiểm tra:
• Độ kín phòng.
• Bề mặt hoàn thiện.
• Khả năng đáp ứng yêu cầu thiết kế.
9. Giải pháp Panel phòng sạch từ INTECH Air & Cleantech
INTECH Air & Cleantech cung cấp giải pháp Panel phòng sạch đồng bộ cho các nhà máy sản xuất, bao gồm tư vấn vật liệu, thiết kế, sản xuất và vận chuyển đến công trình.
Với năng lực sản xuất thiết bị phòng sạch và kinh nghiệm triển khai các dự án công nghiệp, INTECH hỗ trợ khách hàng lựa chọn giải pháp phù hợp với:
• Cấp độ sạch ISO.
• Yêu cầu GMP.
• Điều kiện vận hành thực tế.
• Mục tiêu tối ưu chi phí đầu tư.
Các giải pháp được tích hợp đồng bộ cùng:
• AHU.
• FFU.
• HEPA Filter.
• Air Shower.
• Pass Box.
Giúp hình thành hệ thống phòng sạch hoàn chỉnh, ổn định và dễ dàng vận hành.
10. Câu hỏi thường gặp về Panel phòng sạch
Panel phòng sạch có những loại nào?
Các loại phổ biến gồm EPS, PU, PIR và Rockwool. Việc lựa chọn phụ thuộc vào yêu cầu cách nhiệt, chống cháy và tiêu chuẩn phòng sạch.
Nên chọn Panel PU hay PIR?
PU phù hợp với đa số nhà máy cần cách nhiệt tốt. PIR phù hợp hơn với công trình yêu cầu cao hơn về khả năng chịu nhiệt và an toàn cháy.
Độ dày Panel phòng sạch bao nhiêu là phù hợp?
Độ dày thường từ 50mm đến 150mm, lựa chọn tùy theo thiết kế phòng sạch, yêu cầu cách nhiệt và điều kiện vận hành.
Panel phòng sạch sử dụng được bao lâu?
Nếu được lựa chọn đúng vật liệu và thi công đúng kỹ thuật, Panel phòng sạch có thể duy trì hiệu quả sử dụng trong nhiều năm.
Tấm Panel phòng sạch là một thành phần quan trọng trong hệ thống Cleanroom, ảnh hưởng trực tiếp đến độ kín, khả năng kiểm soát môi trường và hiệu quả vận hành của nhà máy.
Việc lựa chọn đúng loại Panel (PU, PIR, EPS hay Rockwool) cần dựa trên yêu cầu sản xuất, tiêu chuẩn áp dụng và điều kiện thực tế của từng dự án.
Với kinh nghiệm hơn 15 năm trong lĩnh vực phòng sạch và HVAC công nghiệp, INTECH Air & Cleantech sẵn sàng tư vấn giải pháp Panel phù hợp, đảm bảo đáp ứng yêu cầu kỹ thuật, tối ưu chi phí và hỗ trợ doanh nghiệp xây dựng môi trường sản xuất đạt chuẩn.
Liên hệ ngay Hotline 0976.404.895 để được chuyên gia Air-cleantech khảo sát và tư vấn giải pháp Panel phòng sạch phù hợp cho dự án của bạn.
