Hệ thống Chiller là giải pháp làm lạnh trung tâm được sử dụng rộng rãi trong nhà máy công nghiệp, phòng sạch, trung tâm dữ liệu, bệnh viện và các tòa nhà thương mại. So với điều hòa thông thường, Chiller có khả năng cung cấp công suất lạnh lớn, vận hành ổn định và tiết kiệm năng lượng khi phục vụ các công trình quy mô lớn.
Để thiết kế, lựa chọn và vận hành hệ thống hiệu quả, việc hiểu đúng sơ đồ nguyên lý hệ thống Chiller là điều cần thiết. Bài viết dưới đây sẽ giúp bạn nắm rõ cấu tạo, nguyên lý hoạt động, phân loại và những lưu ý quan trọng khi thiết kế theo các tiêu chuẩn HVAC hiện hành.
Nội dung bài viết:
1. Hệ thống Chiller là gì?
Hệ thống Chiller (Water Chiller System) là hệ thống sản xuất nước lạnh để làm mát không khí hoặc thiết bị thông qua các bộ trao đổi nhiệt như AHU (Air Handling Unit), FCU (Fan Coil Unit) hoặc các dây chuyền công nghệ.
Khác với điều hòa cục bộ, Chiller không trực tiếp cấp gió lạnh vào không gian mà làm lạnh nước, sau đó nước lạnh được bơm đến các thiết bị xử lý không khí hoặc thiết bị sản xuất cần giải nhiệt.
Hệ thống Chiller thường được lựa chọn cho:
• Nhà máy điện tử, bán dẫn
• Nhà máy dược phẩm, thực phẩm
• Phòng sạch
• Trung tâm dữ liệu (Data Center)
• Bệnh viện
• Trung tâm thương mại
• Nhà máy sản xuất công nghiệp
Các loại Chiller phổ biến
| Loại Chiller | Đặc điểm | Ứng dụng |
| Chiller giải nhiệt nước (Water Cooled Chiller) | Giải nhiệt bằng Cooling Tower, hiệu suất cao | Nhà máy, phòng sạch, công trình lớn |

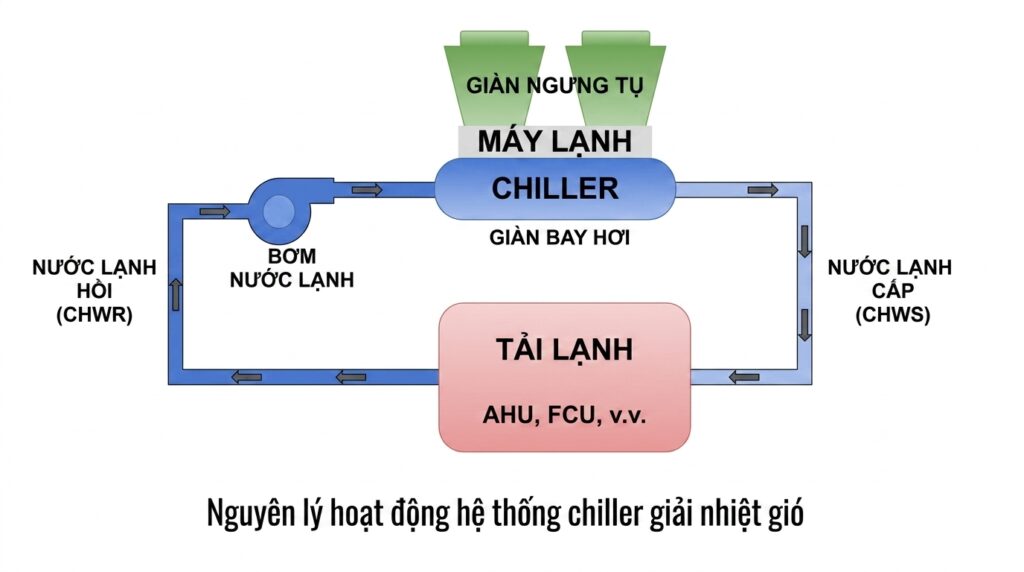

| Chiller giải nhiệt gió (Air Cooled Chiller) | Giải nhiệt trực tiếp bằng không khí, không cần tháp giải nhiệt | Văn phòng, khách sạn, công trình vừa và nhỏ |
Với các nhà máy yêu cầu vận hành liên tục 24/7, Chiller giải nhiệt nước thường được ưu tiên nhờ hiệu suất năng lượng cao hơn.

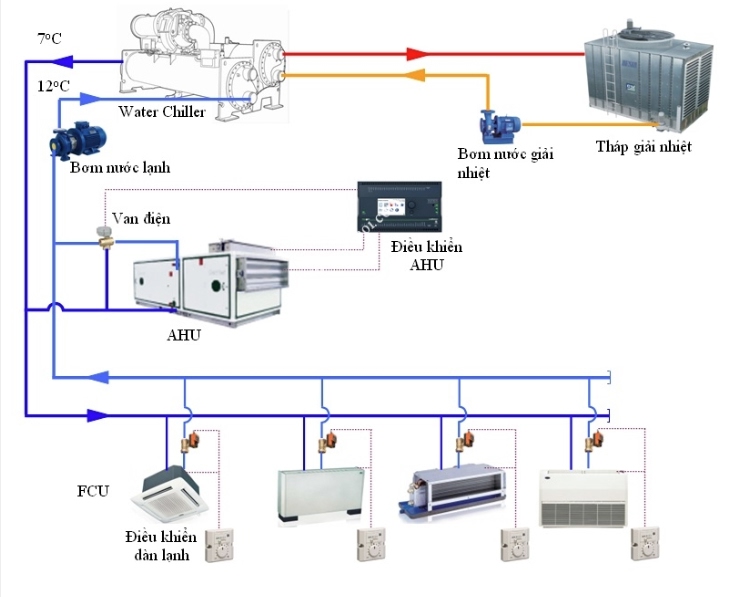

2. Sơ đồ nguyên lý hệ thống Chiller
Một hệ thống Chiller hoàn chỉnh thường gồm 03 vòng tuần hoàn hoạt động đồng thời:
• Chu trình môi chất lạnh
• Chu trình nước lạnh (Chilled Water)
• Chu trình nước giải nhiệt (đối với Water Cooled Chiller)
Ba chu trình này phối hợp liên tục để thu nhiệt từ khu vực cần làm mát và thải nhiệt ra môi trường.

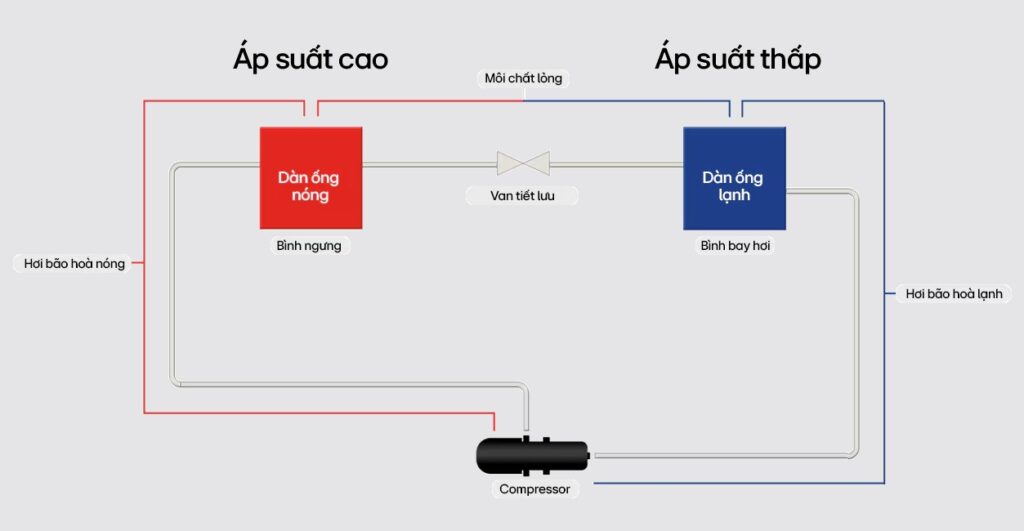

2.1 Chu trình môi chất lạnh
Đây là chu trình chính tạo ra nước lạnh.
Môi chất lạnh liên tục thay đổi trạng thái từ hơi sang lỏng rồi quay trở lại hơi thông qua bốn thiết bị:
• Compressor
• Condenser
• Expansion Valve
• Evaporator
2.2 Chu trình nước lạnh
Nước lạnh sau khi được làm mát trong Evaporator sẽ được bơm đến:
• AHU
• FCU
• Coil giải nhiệt thiết bị
Sau khi hấp thụ nhiệt từ tải lạnh, nước quay trở lại Chiller để tiếp tục được làm lạnh.

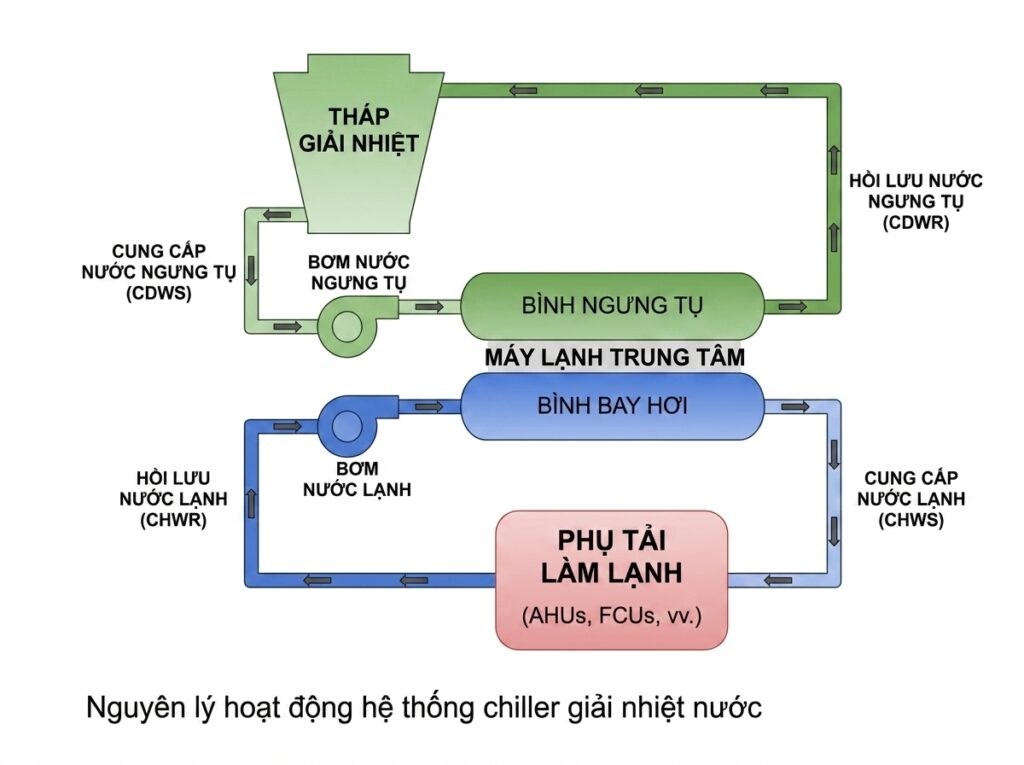

2.3 Chu trình nước giải nhiệt
Đối với Chiller giải nhiệt nước:
• Bình ngưng truyền nhiệt sang nước giải nhiệt.
• Nước nóng được đưa đến Cooling Tower.
• Cooling Tower thải nhiệt ra môi trường.
• Nước được làm mát rồi quay trở lại bình ngưng.
Nhờ ba chu trình này, hệ thống duy trì khả năng làm lạnh liên tục và ổn định.
3. Cấu tạo của hệ thống Chiller
Một hệ thống Chiller tiêu chuẩn bao gồm nhiều thiết bị khác nhau. Mỗi thiết bị đảm nhận một chức năng riêng để đảm bảo chu trình lạnh hoạt động hiệu quả.
| Thành phần | Chức năng |
| Compressor (Máy nén) | Nén môi chất lạnh lên áp suất và nhiệt độ cao |
| Condenser (Bình ngưng) | Thải nhiệt môi chất ra nước hoặc không khí |
| Expansion Valve (Van tiết lưu) | Giảm áp suất và nhiệt độ môi chất |
| Evaporator (Dàn bay hơi) | Trao đổi nhiệt với nước để tạo nước lạnh |
| Chilled Water Pump | Tuần hoàn nước lạnh đến AHU/FCU |
| Condenser Water Pump | Tuần hoàn nước giải nhiệt (Water Chiller) |
| Cooling Tower | Giải nhiệt nước ngưng tụ ra môi trường |
| AHU/FCU | Trao đổi nhiệt với không khí trong công trình |
| Hệ thống điều khiển BMS/PLC | Giám sát và điều khiển toàn bộ hệ thống |
Các thiết bị ảnh hưởng lớn đến hiệu suất
Hiệu suất của hệ thống Chiller phụ thuộc chủ yếu vào:
•Máy nén
• Bình ngưng
• Dàn bay hơi
• Cooling Tower
• Chất lượng điều khiển lưu lượng nước
Việc lựa chọn đúng thiết bị và cấu hình sẽ giúp giảm đáng kể chi phí điện năng trong quá trình vận hành.

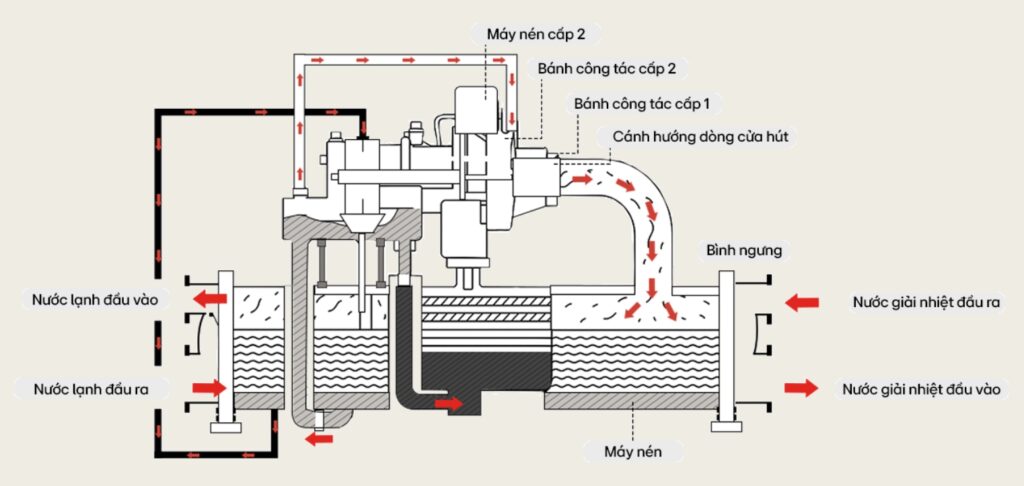

4. Nguyên lý hoạt động của hệ thống Chiller
Toàn bộ hệ thống vận hành theo chu trình lạnh nén hơi gồm bốn bước cơ bản.
Bước 1: Máy nén nén môi chất lạnh
Máy nén hút môi chất lạnh ở dạng hơi áp suất thấp từ dàn bay hơi.
Sau quá trình nén, môi chất trở thành hơi áp suất cao và nhiệt độ cao.
Bước 2: Bình ngưng thải nhiệt
Môi chất đi vào bình ngưng.
Tại đây nhiệt lượng được truyền ra:
• nước giải nhiệt (Water Chiller)
hoặc
• không khí (Air Chiller)
Môi chất chuyển thành chất lỏng áp suất cao.
Bước 3: Van tiết lưu giảm áp
Chất lỏng áp suất cao đi qua van tiết lưu.
Áp suất giảm đột ngột khiến nhiệt độ môi chất giảm xuống rất thấp.
Bước 4: Dàn bay hơi tạo nước lạnh
Môi chất lạnh hấp thụ nhiệt từ nước trong dàn bay hơi.
Nước được làm lạnh (thường khoảng 7°C) rồi được bơm đến AHU hoặc FCU để làm mát không gian.
Sau khi hấp thụ nhiệt, môi chất trở thành hơi và quay lại máy nén, khép kín chu trình.
Tóm tắt chu trình lạnh:
Máy nén → Bình ngưng → Van tiết lưu → Dàn bay hơi → Máy nén
5. So sánh Chiller giải nhiệt nước và Chiller giải nhiệt gió
Khi lựa chọn hệ thống Chiller, câu hỏi được nhiều doanh nghiệp quan tâm là nên sử dụng Chiller giải nhiệt nước hay Chiller giải nhiệt gió. Mỗi loại có nguyên lý giải nhiệt, chi phí đầu tư và phạm vi ứng dụng khác nhau.
Bảng dưới đây giúp bạn dễ dàng so sánh hai giải pháp:
| Tiêu chí | Chiller giải nhiệt nước (Water Cooled Chiller) | Chiller giải nhiệt gió (Air Cooled Chiller) |
| Phương thức giải nhiệt | Qua bình ngưng và Cooling Tower | Qua dàn ngưng và quạt hướng trục |
| Cooling Tower | Có | Không |
| Hệ thống bơm giải nhiệt | Có | Không |
| Hiệu suất năng lượng | Cao hơn | Thấp hơn |
| Chi phí đầu tư ban đầu | Cao | Thấp hơn |
| Chi phí vận hành lâu dài | Thấp | Cao hơn |
| Không gian lắp đặt | Lớn | Nhỏ |
| Bảo trì | Phức tạp hơn | Đơn giản hơn |
| Phù hợp với | Nhà máy, phòng sạch, Data Center | Văn phòng, khách sạn, tòa nhà vừa và nhỏ |
5.1 Khi nào nên chọn Chiller giải nhiệt nước?
Hệ thống này phù hợp khi:
• Nhà máy vận hành liên tục 24/7.
• Công suất lạnh lớn.
• Có đủ diện tích lắp đặt Cooling Tower.
• Muốn tối ưu điện năng trong thời gian dài.
Đây cũng là lựa chọn phổ biến cho các dự án phòng sạch, điện tử, bán dẫn và dược phẩm.
5.2 Khi nào nên chọn Chiller giải nhiệt gió?
Giải pháp này phù hợp với:
• Công trình cải tạo.
• Văn phòng.
• Trung tâm thương mại.
• Nhà máy quy mô vừa.
• Khu vực khó bố trí tháp giải nhiệt.
Ưu điểm lớn nhất là lắp đặt nhanh, ít thiết bị phụ trợ và chi phí đầu tư ban đầu thấp.
6. Ứng dụng của hệ thống Chiller trong thực tế
Nhờ khả năng làm lạnh ổn định và công suất lớn, hệ thống Chiller được ứng dụng trong nhiều lĩnh vực khác nhau.
| Lĩnh vực | Vai trò của hệ thống Chiller |
| Phòng sạch | Cấp nước lạnh cho AHU để kiểm soát nhiệt độ, độ ẩm và áp suất |
| Nhà máy điện tử | Làm mát dây chuyền SMT, phòng sản xuất chip, phòng kiểm tra |
| Nhà máy bán dẫn | Duy trì nhiệt độ ổn định cho thiết bị sản xuất wafer |
| Dược phẩm | Đảm bảo điều kiện HVAC đáp ứng GMP và ISO 14644 |
| Thực phẩm, đồ uống | Kiểm soát nhiệt độ khu vực chế biến và bảo quản |
| Data Center | Giải nhiệt hệ thống máy chủ hoạt động liên tục |
| Bệnh viện | Điều hòa trung tâm cho phòng mổ, ICU và phòng xét nghiệm |
| Tòa nhà thương mại | Cung cấp nước lạnh cho AHU và FCU của toàn bộ công trình |
Trong các hệ thống HVAC hiện đại, Chiller thường kết hợp với AHU, FCU, Cooling Tower, bơm nước lạnh và hệ thống điều khiển BMS để tạo thành một giải pháp làm lạnh trung tâm đồng bộ.
7. Những lưu ý quan trọng khi thiết kế hệ thống Chiller
Để hệ thống Chiller vận hành ổn định, tiết kiệm năng lượng và có tuổi thọ cao, cần tính toán đồng bộ ngay từ giai đoạn thiết kế.
7.1 Xác định chính xác tải lạnh
Tải lạnh là cơ sở để lựa chọn công suất Chiller.
Nếu chọn công suất quá nhỏ:
• Không đáp ứng đủ nhu cầu làm lạnh.
• Thiết bị luôn hoạt động ở tải cao.
• Tuổi thọ giảm.
Nếu chọn công suất quá lớn:
• Chi phí đầu tư tăng.
• Máy hoạt động không hiệu quả khi tải thấp.
• Tiêu hao điện năng không cần thiết.
Việc tính tải lạnh cần dựa trên:
• Diện tích sử dụng.
• Nhiệt tỏa từ máy móc.
• Số lượng người.
• Điều kiện môi trường.
• Yêu cầu công nghệ.
7.2 Thiết kế hệ thống đường ống hợp lý
Đường ống nước lạnh và nước giải nhiệt ảnh hưởng trực tiếp đến tổn thất áp suất và hiệu suất của hệ thống.
Một hệ thống tốt cần:
• Lưu lượng nước ổn định.
• Tổn thất áp thấp.
• Cách nhiệt đầy đủ.
• Thuận tiện bảo trì.
7.3 Lựa chọn AHU và FCU phù hợp
Chiller không trực tiếp làm mát không khí mà thông qua AHU hoặc FCU.
Do đó cần lựa chọn đúng:
• Lưu lượng gió.
• Coil nước lạnh.
• Chênh nhiệt nước.
•Áp suất quạt.
Việc đồng bộ giữa Chiller và AHU giúp nâng cao hiệu quả trao đổi nhiệt và giảm điện năng tiêu thụ.
7.4 Điều khiển tự động giúp tiết kiệm năng lượng
Hiện nay, nhiều hệ thống Chiller được tích hợp:
• PLC.
• BMS.
• Biến tần (VFD).
• Cảm biến nhiệt độ.
• Cảm biến áp suất.
• Cảm biến lưu lượng.
Nhờ đó, hệ thống có thể tự điều chỉnh theo tải thực tế, giúp giảm đáng kể điện năng tiêu thụ và nâng cao độ ổn định khi vận hành.
7.5 Bảo trì định kỳ
Bảo trì đúng kế hoạch giúp hệ thống duy trì hiệu suất và hạn chế sự cố.
Các hạng mục cần kiểm tra gồm:
| Hạng mục | Chu kỳ khuyến nghị |
| Vệ sinh bình ngưng | 6–12 tháng |
| Kiểm tra dàn bay hơi | 6–12 tháng |
| Kiểm tra máy nén | Theo khuyến cáo của nhà sản xuất |
| Kiểm tra bơm | 6 tháng |
| Kiểm tra Cooling Tower | 3–6 tháng |
| Kiểm tra môi chất lạnh | Định kỳ hoặc khi có cảnh báo |
Bảo trì định kỳ không chỉ kéo dài tuổi thọ thiết bị mà còn giúp hệ thống duy trì hiệu suất làm lạnh và tiết kiệm chi phí vận hành.
8. Câu hỏi thường gặp về hệ thống Chiller (FAQ)
8.1 Chiller và điều hòa trung tâm có giống nhau không?
Không hoàn toàn.
Chiller là nguồn tạo nước lạnh cho hệ thống điều hòa trung tâm, còn điều hòa trung tâm là toàn bộ hệ thống HVAC bao gồm Chiller (nếu có), AHU, FCU, hệ thống đường ống, bơm, van và bộ điều khiển.
Nói cách khác, Chiller là một thành phần quan trọng trong nhiều hệ thống điều hòa trung tâm công suất lớn, nhưng không phải mọi hệ thống điều hòa trung tâm đều sử dụng Chiller.
8.2 Nhiệt độ nước lạnh của Chiller thường là bao nhiêu?
Trong các hệ thống HVAC công nghiệp, nhiệt độ nước lạnh phổ biến là:
Tuy nhiên, các thông số này có thể thay đổi tùy theo yêu cầu công nghệ của từng dự án như phòng sạch, trung tâm dữ liệu hoặc dây chuyền sản xuất.
8.3 Chiller giải nhiệt nước có tiết kiệm điện hơn Chiller giải nhiệt gió không?
Thông thường, Chiller giải nhiệt nước có hiệu suất năng lượng (COP) cao hơn, đặc biệt ở các hệ thống công suất lớn vận hành liên tục.
Mặc dù chi phí đầu tư ban đầu cao hơn do cần thêm tháp giải nhiệt và hệ thống bơm, nhưng trong dài hạn, giải pháp này thường giúp giảm chi phí vận hành đáng kể.
Ngược lại, Chiller giải nhiệt gió có ưu điểm là lắp đặt đơn giản, ít thiết bị phụ trợ và phù hợp với các công trình quy mô vừa và nhỏ.
8.4 Chiller có sử dụng cho phòng sạch không?
Có.
Trong hệ thống phòng sạch, Chiller là nguồn cung cấp nước lạnh cho AHU hoặc MAU nhằm kiểm soát:
• Nhiệt độ.
• Độ ẩm.
• Áp suất phòng.
• Điều kiện môi trường theo tiêu chuẩn ISO 14644 hoặc GMP.
Hiệu suất của hệ thống Chiller ảnh hưởng trực tiếp đến khả năng duy trì điều kiện vận hành ổn định của phòng sạch.
8.5 Bao lâu nên bảo trì hệ thống Chiller?
Tần suất bảo trì phụ thuộc vào thời gian vận hành, môi trường làm việc và khuyến cáo của nhà sản xuất.
Thông thường:
| Hạng mục | Chu kỳ khuyến nghị |
| Kiểm tra tổng thể hệ thống | 1–3 tháng |
| Vệ sinh bình ngưng, dàn bay hơi | 6–12 tháng |
| Kiểm tra môi chất lạnh | Định kỳ hoặc khi phát hiện bất thường |
| Kiểm tra bơm, van và cảm biến | 6 tháng |
| Đại tu thiết bị | Theo số giờ vận hành hoặc hướng dẫn của nhà sản xuất |
Bảo trì đúng kế hoạch giúp hệ thống vận hành ổn định, giảm tiêu hao năng lượng và kéo dài tuổi thọ thiết bị.
9. Giải pháp Chiller và HVAC từ INTECH Air & Cleantech
Một hệ thống Chiller chỉ phát huy hiệu quả khi được thiết kế đồng bộ với toàn bộ hệ thống HVAC. Việc lựa chọn đúng công suất, cấu hình thiết bị, phương án đường ống và chiến lược điều khiển sẽ quyết định đến hiệu suất làm lạnh, mức tiêu thụ điện năng và chi phí vận hành lâu dài.
INTECH Air & Cleantech cung cấp giải pháp HVAC và Chiller theo mô hình trọn gói, từ khảo sát nhu cầu, tính toán tải lạnh, thiết kế hệ thống đến sản xuất thiết bị, lắp đặt, chạy thử và bảo trì. Với năng lực sản xuất các thiết bị như AHU, FCU, FFU, hệ thống phòng sạch và các giải pháp xử lý không khí, INTECH giúp khách hàng xây dựng hệ thống đồng bộ, tối ưu hiệu suất và đáp ứng yêu cầu kỹ thuật của từng ngành.
Các giải pháp Chiller của INTECH được ứng dụng trong nhiều lĩnh vực như:
• Nhà máy điện tử và bán dẫn.
• Nhà máy dược phẩm, thực phẩm và mỹ phẩm.
• Phòng sạch đạt tiêu chuẩn ISO 14644 và GMP.
• Trung tâm dữ liệu (Data Center).
• Bệnh viện, phòng mổ và phòng thí nghiệm.
• Nhà máy sản xuất công nghiệp và tòa nhà thương mại.
Đội ngũ kỹ sư của INTECH luôn đồng hành cùng khách hàng trong suốt vòng đời dự án, từ giai đoạn lập phương án kỹ thuật đến vận hành và tối ưu hệ thống, góp phần nâng cao hiệu quả sản xuất và giảm chi phí năng lượng.
Hiểu rõ sơ đồ nguyên lý hệ thống Chiller là nền tảng để thiết kế, lựa chọn và vận hành hệ thống làm lạnh trung tâm hiệu quả. Từ chu trình môi chất lạnh, vòng tuần hoàn nước lạnh đến hệ thống giải nhiệt, mỗi thành phần đều có vai trò quan trọng trong việc duy trì khả năng làm lạnh ổn định và tiết kiệm năng lượng.
Việc lựa chọn đúng loại Chiller, tính toán tải lạnh chính xác và thiết kế đồng bộ với hệ thống HVAC sẽ giúp doanh nghiệp tối ưu chi phí đầu tư, giảm điện năng tiêu thụ và đảm bảo hệ thống hoạt động bền bỉ trong nhiều năm.
Nếu doanh nghiệp đang tìm kiếm giải pháp Chiller cho nhà máy, phòng sạch hoặc công trình công nghiệp, việc hợp tác với đơn vị có năng lực thiết kế và triển khai đồng bộ sẽ giúp giảm rủi ro kỹ thuật và nâng cao hiệu quả vận hành.
Liên hệ INTECH Air & Cleantech qua Hotline 0976.404.895 để được đội ngũ kỹ sư tư vấn giải pháp Chiller và HVAC phù hợp với quy mô, tải lạnh và yêu cầu công nghệ của dự án. Chúng tôi sẵn sàng hỗ trợ từ khảo sát, thiết kế đến triển khai và đồng hành cùng doanh nghiệp trong suốt quá trình vận hành hệ thống.
