Pass box air shower là gì là câu hỏi thường gặp khi doanh nghiệp cần kiểm soát bụi và nguy cơ nhiễm chéo trong quá trình đưa vật tư vào phòng sạch. Đây là thiết bị kết hợp chức năng truyền vật liệu qua pass box và làm sạch bề mặt bằng luồng khí, giúp hạn chế đưa bụi, hạt và tạp chất vào khu vực kiểm soát. Với kinh nghiệm thiết kế, sản xuất và triển khai thiết bị phòng sạch, INTECH Air & Clean Tech có thể tư vấn giải pháp phù hợp với yêu cầu vận hành, cấp sạch và mặt bằng thực tế của từng nhà máy.
Nội dung bài viết:

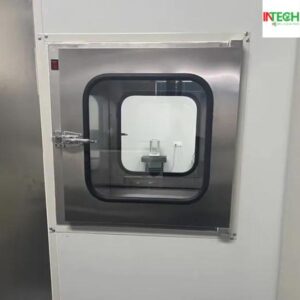

Pass box air shower là gì?
Định nghĩa pass box air shower
Pass box air shower là thiết bị trung gian được lắp đặt giữa hai khu vực có yêu cầu kiểm soát môi trường khác nhau, nhằm phục vụ quá trình trung chuyển vật liệu mà không cần người trực tiếp đi qua.
Thiết bị kết hợp hai chức năng chính:
- Pass box: tạo điểm trung chuyển vật liệu giữa hai khu vực.
- Air shower: sử dụng luồng khí để tác động lên bề mặt vật liệu, hỗ trợ cuốn các hạt bụi bám lỏng ra khỏi vật thể.
Một pass box air shower thường có các bộ phận như quạt, bộ lọc sơ cấp, HEPA filter tùy cấu hình, vòi phun khí, cửa liên động và hệ thống điều khiển.
Nguyên lý thiết kế này tạo ra một chu trình trung chuyển có kiểm soát. Vật liệu được đưa vào buồng, cửa được đóng và liên động được kích hoạt. Sau đó hệ thống quạt – lọc – vòi phun thực hiện chu trình thổi khí trong khoảng thời gian cài đặt. Khi chu trình hoàn tất, cửa phía nhận mới được phép mở để lấy vật liệu.
Điểm quan trọng là pass box air shower không thay thế toàn bộ các biện pháp kiểm soát nhiễm bẩn của phòng sạch. Hiệu quả thực tế còn phụ thuộc vào cách đóng gói, vệ sinh vật liệu, cách sắp xếp trong buồng, hướng dòng khí và quy trình vận hành.
Pass box air shower khác gì pass box thông thường?
Pass box thông thường chủ yếu tạo ra một điểm trung chuyển có kiểm soát giữa hai khu vực. Trong khi đó, pass box air shower bổ sung chu trình thổi khí nhằm tác động trực tiếp lên bề mặt vật liệu.
| Tiêu chí | Pass box thường | Pass box air shower |
| Truyền vật tư | Có | Có |
| Làm sạch bề mặt vật tư | Không chủ động | Có |
| Luồng khí làm sạch | Không | Có |
| Quạt | Có thể không có | Có |
| HEPA | Tùy cấu hình | Thường được tích hợp |
| Mức độ kiểm soát bụi | Cơ bản | Cao hơn |
| Chi phí | Thấp hơn | Cao hơn |
Do có thêm quạt, hệ thống lọc, vòi phun và điều khiển chu trình, pass box air shower thường có cấu tạo phức tạp và chi phí cao hơn pass box thông thường.
Tuy nhiên, không nên mặc định pass box air shower phù hợp cho mọi phòng sạch. Nếu vật liệu đã được xử lý, đóng gói và kiểm soát phù hợp trước khi trung chuyển thì pass box tĩnh hoặc pass box động có thể đã đáp ứng yêu cầu của quy trình.
Khi nào chưa cần sử dụng Pass Box Air Shower?
Doanh nghiệp có thể chưa cần sử dụng thiết bị thổi khí nếu:
- Vật liệu đã được làm sạch và đóng gói phù hợp trước khi trung chuyển.
- Hai khu vực kết nối có yêu cầu kiểm soát tương đương.
- Mục tiêu chính chỉ là hạn chế người đi qua giữa hai khu vực.
- Quy trình không yêu cầu xử lý bổ sung tại điểm trung chuyển.
- Pass box tĩnh hoặc pass box động đã đáp ứng yêu cầu vận hành.
Việc bổ sung air shower khi không cần thiết có thể làm tăng chi phí đầu tư, bảo trì và độ phức tạp của hệ thống mà không tạo ra giá trị tương ứng.
Khi nào nên cân nhắc Pass Box Air Shower?
Thiết bị có thể phù hợp khi:
- Vật liệu có nguy cơ mang theo bụi bám trên bề mặt.
- Cần bổ sung một bước xử lý trước khi vật liệu đi vào khu vực sạch hơn.
- Doanh nghiệp muốn chuẩn hóa chu trình trung chuyển và thổi khí.
- Không có đủ không gian hoặc không cần sử dụng Cargo Air Shower kích thước lớn.
- Vật liệu có kích thước phù hợp để xử lý trong buồng pass box.

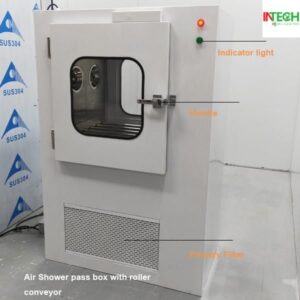

Cấu tạo pass box air shower gồm những bộ phận nào?
Cấu tạo pass box air shower có thể thay đổi theo nhà sản xuất và yêu cầu dự án. Về cơ bản, thiết bị gồm buồng truyền vật liệu, khung vỏ, quạt, hệ thống lọc, vòi phun, đường hồi khí, cửa liên động và hệ thống điều khiển.
Buồng truyền vật liệu
Đây là không gian đặt vật liệu trong quá trình trung chuyển và thổi khí. Kích thước lọt lòng cần phù hợp với vật thể lớn nhất, đồng thời tính đến hình dạng, cách đóng gói, khoảng hở cho dòng khí và tải trọng đáy buồng. Bề mặt bên trong nên nhẵn, dễ vệ sinh và hạn chế các vị trí tích tụ bụi.
Khung và vỏ thiết bị
Khung vỏ bảo vệ các bộ phận bên trong và tạo độ kín cho thiết bị. Tùy môi trường sử dụng, pass box air shower có thể dùng inox 304, inox 316/316L hoặc vật liệu khác. Việc lựa chọn cần dựa trên khả năng chống ăn mòn, hóa chất vệ sinh, độ bền, yêu cầu vệ sinh và khả năng lắp đặt với panel phòng sạch.
Hệ thống quạt
Quạt tạo lưu lượng và áp suất để đưa không khí qua bộ lọc và tới vòi phun. Khi lựa chọn cần tính đến lưu lượng, áp suất, công suất, độ ồn, độ rung và khả năng bảo trì. Quạt không đủ áp suất có thể khiến dòng khí tại vòi phun không đạt yêu cầu thiết kế.
Hệ thống lọc không khí
Bộ lọc xử lý không khí trước khi cấp tới vòi phun, thường gồm lọc sơ cấp và có thể kết hợp HEPA filter tùy yêu cầu. Cần quan tâm đến hiệu suất lọc, chênh áp, tuổi thọ và đặc biệt là khả năng tiếp cận để thay lọc, bảo trì.
Vòi phun khí
Vòi phun tạo dòng khí tác động trực tiếp lên bề mặt vật liệu. Vị trí, hướng phun, vận tốc và độ bao phủ cần được tính toán dựa trên hình dạng, kích thước và vị trí vật liệu. Nhiều vòi phun nhưng bố trí không hợp lý vẫn có thể tạo vùng dòng khí yếu hoặc vùng chết.
Hệ thống hồi và tuần hoàn khí
Không khí sau khi tác động lên vật liệu được thu hồi qua cửa hoặc lưới hồi, sau đó đưa trở lại hệ thống. Đường hồi cần được thiết kế để hạn chế vùng chết, hỗ trợ thu hồi hạt và thuận tiện cho vệ sinh, bảo trì.
Cửa và hệ thống liên động
Pass box thường có hai cửa ở hai phía và được kết nối với hệ thống liên động nhằm hạn chế mở đồng thời. Cảm biến xác định trạng thái cửa và truyền tín hiệu về bộ điều khiển. Hệ thống cần có phương án xử lý phù hợp khi mất điện hoặc xảy ra lỗi.
Hệ thống điều khiển và phụ kiện
Hệ thống điều khiển quản lý chu trình vận hành, có thể gồm bộ điều khiển, bộ hẹn giờ, màn hình hiển thị, đèn báo, còi cảnh báo, nút xử lý sự cố và cảm biến chênh áp bộ lọc. Với dự án có yêu cầu tự động hóa cao, thiết bị có thể tích hợp với hệ thống giám sát.
Đèn UV có bắt buộc không?
Không. Đèn UV là cấu hình tùy chọn và không thay thế cho vệ sinh bề mặt, hệ thống lọc, kiểm soát luồng khí hay quy trình trung chuyển. Nếu sử dụng UV, cần xác định rõ mục đích, thời gian chiếu và các yêu cầu an toàn trong quá trình vận hành.
Nguyên lý hoạt động của Pass Box Air Shower
Nguyên lý hoạt động của pass box air shower có thể hiểu theo chu trình:
Đưa vật liệu vào → Đóng cửa → Kích hoạt liên động → Thực hiện chu trình thổi → Thu hồi và lọc khí → Kết thúc chu trình → Mở cửa phía nhận
Bước 1 – Đưa vật liệu vào buồng
Người vận hành mở cửa phía gửi và đặt vật liệu vào bên trong buồng.
Vật liệu cần được sắp xếp sao cho không che kín vòi phun hoặc cửa hồi khí. Khoảng hở xung quanh vật thể giúp dòng khí tiếp cận tốt hơn với các bề mặt cần xử lý.
Sau khi đặt vật liệu đúng vị trí, cửa phía gửi được đóng lại.
Bước 2 – Hệ thống xác nhận trạng thái cửa
Cảm biến xác nhận trạng thái của các cửa.
Khi điều kiện vận hành đáp ứng yêu cầu, hệ thống liên động khóa cửa phía đối diện. Điều này hạn chế việc mở đồng thời hai phía trong quá trình xử lý.
Chu trình thổi chỉ được kích hoạt khi các điều kiện cần thiết đã được xác nhận.
Bước 3 – Quạt và hệ thống lọc hoạt động
Quạt bắt đầu tạo dòng khí tuần hoàn. Không khí được đưa qua hệ thống lọc rồi dẫn tới các vòi phun.
Tùy thiết kế, thứ tự bố trí cụm quạt và bộ lọc có thể khác nhau. Vì vậy, khi đánh giá một sản phẩm cụ thể cần căn cứ vào sơ đồ kỹ thuật thực tế của thiết bị.
Bước 4 – Dòng khí tác động lên vật liệu
Không khí được phun với tốc độ phù hợp lên các bề mặt của vật liệu.
Dòng khí hỗ trợ làm bong các hạt bụi bám lỏng trên bề mặt. Các hạt sau đó được dòng khí cuốn về khu vực hồi.
Hiệu quả tác động phụ thuộc vào nhiều yếu tố:
- Vận tốc dòng khí.
- Hướng thổi.
- Hình dạng vật liệu.
- Cách sắp xếp vật liệu.
- Khoảng cách giữa vòi phun và vật liệu.
- Thời gian chu trình.
Do đó, chỉ tăng thời gian thổi hoặc tăng số lượng vòi phun chưa chắc đã mang lại hiệu quả nếu bố trí dòng khí không phù hợp.
Bước 5 – Không khí được thu hồi và tuần hoàn
Không khí được thu về khoang hồi, sau đó tiếp tục đi qua cụm quạt – lọc.
Chu trình tuần hoàn diễn ra trong khoảng thời gian được cài đặt trên hệ thống điều khiển.
Thiết kế đường hồi khí cần hạn chế các vùng khó tiếp cận và tạo điều kiện thuận lợi cho vệ sinh.
Bước 6 – Kết thúc chu trình
Khi thời gian cài đặt kết thúc, hệ thống dừng thổi.
Cửa phía nhận được phép mở theo logic liên động. Người vận hành lấy vật liệu ra và đóng cửa để thiết bị sẵn sàng cho chu trình tiếp theo.
Pass Box Air Shower được ứng dụng ở đâu?
Pass Box Air Shower được sử dụng tại các điểm cần trung chuyển vật liệu giữa những khu vực có yêu cầu kiểm soát độ sạch khác nhau, đặc biệt khi cần hạn chế bụi và hạt bám trên bề mặt vật liệu.
Nhà máy điện tử và bán dẫn
Thiết bị hỗ trợ trung chuyển PCB, linh kiện, module, bao bì và dụng cụ, giúp hạn chế hạt bám trên bề mặt trước khi đưa vào khu vực sạch hơn.
Nhà máy dược phẩm và mỹ phẩm
Pass Box Air Shower có thể dùng để trung chuyển dụng cụ, bao bì, vật tư và nguyên liệu phù hợp với quy trình. Cấu hình thiết bị cần được lựa chọn theo phân vùng sạch và yêu cầu kiểm soát vật liệu của nhà máy.
Nhà máy thiết bị y tế
Thiết bị được ứng dụng để trung chuyển linh kiện, vật tư sạch, bao bì, dụng cụ hoặc sản phẩm trung gian có kích thước phù hợp, góp phần kiểm soát nhiễm bẩn trong quá trình giao nhận.
Nhà máy thực phẩm
Pass Box Air Shower có thể hỗ trợ trung chuyển bao bì, dụng cụ và vật tư tại các khu vực cần kiểm soát vệ sinh. Vật liệu chế tạo cần phù hợp với phương thức làm sạch của nhà máy.
Phòng thí nghiệm và cơ sở nghiên cứu
Thiết bị được sử dụng để trung chuyển mẫu, dụng cụ và vật tư giữa các khu vực, đồng thời hỗ trợ chuẩn hóa quy trình giao nhận.
Cơ khí chính xác và công nghệ cao
Các ngành sản xuất linh kiện chính xác, quang học và sản phẩm nhạy với bụi cũng có thể sử dụng Pass Box Air Shower để hạn chế hạt bám trên bề mặt trong quá trình trung chuyển.
Các cấu hình Pass Box Air Shower phổ biến
Pass Box Air Shower tiêu chuẩn
Đây là cấu hình cơ bản cho vật liệu kích thước nhỏ và trung bình, thường gồm hai cửa, quạt, bộ lọc, vòi phun, hệ thống liên động và bộ điều khiển chu trình. Phù hợp với các quy trình trung chuyển có yêu cầu tương đối đơn giản.
Pass Box có vòi phun đa hướng
Vòi phun được bố trí ở nhiều vị trí như hai bên hoặc phía trên nhằm tăng độ bao phủ dòng khí. Cấu hình này phù hợp với vật thể có hình dạng phức tạp, nhưng cần bố trí vật liệu hợp lý để không che khuất vòi phun và cửa hồi khí.
Pass Box Air Shower kích thước lớn
Dùng cho khay, thùng, linh kiện hoặc vật liệu có kích thước lớn. Khi thiết kế cần đồng thời tính toán kích thước buồng, tải trọng, cửa, lưu lượng quạt, số lượng vòi phun và không gian bảo trì, thay vì chỉ mở rộng kích thước vỏ thiết bị.
Pass Box Air Shower tự động
Cấu hình tự động cho phép kiểm soát chu trình thổi và trạng thái cửa thông qua hệ thống điều khiển. Thiết bị có thể tích hợp cảm biến cửa, hẹn giờ, hiển thị trạng thái, cảnh báo và kết nối hệ thống giám sát khi cần.
Cấu hình theo vật liệu và vị trí lắp đặt
Pass Box Air Shower có thể tùy chỉnh về vật liệu chế tạo, kích thước và phương án lắp đặt như inox 304, inox 316/316L, lắp âm tường hoặc kết hợp với panel phòng sạch. Cấu hình nên được lựa chọn dựa trên vật liệu trung chuyển và điều kiện thực tế của từng dự án.
So sánh Pass Box tĩnh, Pass Box động và Pass Box Air Shower
Ba loại thiết bị có mục đích sử dụng gần nhau nhưng mức độ xử lý không giống nhau.
| Tiêu chí | Pass Box tĩnh | Pass Box động | Pass Box Air Shower |
| Chức năng chính | Trung chuyển vật liệu | Trung chuyển và duy trì khí sạch trong buồng | Trung chuyển và thổi khí lên bề mặt |
| Quạt tuần hoàn | Không | Có | Có |
| Bộ lọc | Không hoặc tùy chọn | Có | Có |
| Vòi phun khí | Không | Không bắt buộc | Có |
| Tác động trực tiếp lên vật liệu | Không | Không phải chức năng chính | Có |
| Cửa liên động | Có thể dùng cơ hoặc điện | Thường có | Thường có |
| Cấu tạo | Đơn giản | Phức tạp hơn | Phức tạp hơn do có vòi phun |
| Bảo trì | Ít hạng mục | Quạt, lọc, điều khiển | Quạt, lọc, vòi phun, điều khiển |
| Chi phí | Thường thấp hơn | Trung bình đến cao | Phụ thuộc cấu hình thổi khí |
Khi nào lựa chọn Pass Box tĩnh?
Pass box tĩnh có thể phù hợp khi:
- Vật liệu đã được xử lý phù hợp.
- Chỉ cần trung chuyển và kiểm soát việc mở cửa.
- Không cần luồng khí tuần hoàn chủ động.
Đây thường là lựa chọn đơn giản hơn khi quy trình không yêu cầu xử lý khí trong buồng.
Khi nào lựa chọn Pass Box động?
Pass box động phù hợp khi doanh nghiệp cần duy trì luồng khí đã lọc trong buồng trung chuyển.
Thiết bị có thể được cân nhắc khi:
- Cần duy trì điều kiện khí trong buồng.
- Hai khu vực có yêu cầu kiểm soát khác nhau.
- Không cần tác động trực tiếp bằng vòi phun lên bề mặt vật liệu.
Khi nào lựa chọn Pass Box Air Shower?
Pass box air shower phù hợp hơn khi:
- Vật liệu có nguy cơ mang bụi trên bề mặt.
- Cần bổ sung chu trình thổi khí.
- Muốn xử lý vật liệu ngay tại điểm trung chuyển.
- Kích thước vật liệu phù hợp với buồng.
Việc lựa chọn nên dựa trên quy trình thực tế thay vì chỉ dựa vào tên gọi thiết bị.
Pass Box Air Shower khác Air Shower như thế nào?
Mặc dù cùng sử dụng nguyên lý thổi khí, pass box air shower và air shower thông thường phục vụ các đối tượng khác nhau.
| Tiêu chí | Pass Box Air Shower | Air Shower |
| Đối tượng chính | Vật liệu, linh kiện, dụng cụ | Người hoặc hàng hóa tùy cấu hình |
| Người đi qua | Không | Có đối với Air Shower cho người |
| Kích thước | Nhỏ và gắn với tường/panel | Thường lớn hơn |
| Chức năng | Trung chuyển kết hợp thổi khí | Tạo không gian thổi khí trên lối đi |
| Cửa liên động | Có | Thường có |
| Vị trí | Giữa hai khu vực giao nhận vật liệu | Trên luồng người hoặc hàng hóa |
| Phương thức thao tác | Đặt và lấy vật liệu từ hai phía | Đi qua hoặc đưa hàng xuyên buồng |
Khi nào nên dùng Pass Box Air Shower?
Thiết bị phù hợp khi vật liệu có kích thước vừa với buồng truyền và không cần người đi qua.
Một ưu điểm về mặt vận hành là doanh nghiệp có thể xử lý vật liệu tại điểm trung chuyển mà không cần đưa nhân sự đi qua giữa các khu vực.
Khi nào nên dùng Cargo Air Shower?
Cargo Air Shower phù hợp hơn với hàng hóa hoặc xe đẩy có kích thước lớn.
Có thể cân nhắc giải pháp này khi:
- Hàng hóa không thể đưa qua pass box.
- Cần đưa toàn bộ vật thể đi xuyên qua buồng.
- Kích thước hoặc phương thức thao tác không phù hợp với pass box air shower.
Cách lựa chọn Pass Box Air Shower phù hợp
Lựa chọn Pass Box Air Shower cần dựa trên vật liệu, tần suất sử dụng, khu vực kết nối và điều kiện lắp đặt, thay vì chỉ chọn theo kích thước tiêu chuẩn.
Xác định vật liệu cần trung chuyển
Cần xác định kích thước, khối lượng, hình dạng, cách đóng gói và mức độ bám bụi của vật liệu. Những yếu tố này quyết định kích thước buồng, tải trọng và cách bố trí vòi phun phù hợp.
Xác định tần suất sử dụng
Xem xét số lượt trung chuyển, số lượng vật liệu mỗi lượt và thời gian chu trình. Với tần suất cao, cần lựa chọn cấu hình có chu trình phù hợp để tránh tạo điểm nghẽn trong quá trình sản xuất.
Xác định hai khu vực kết nối
Cần làm rõ chức năng khu vực gửi – nhận, hướng luồng vật liệu, điều kiện môi trường và vị trí lắp đặt trên tường hoặc panel. “Luồng một chiều” ở đây chỉ hướng di chuyển của vật liệu, không phải hướng mở cửa vật lý.
Lựa chọn cấu hình thiết bị
Dựa trên nhu cầu thực tế để xác định kích thước, vật liệu, quạt – lọc, vòi phun, thời gian chu trình, cửa liên động và hệ thống điều khiển. Các tính năng bổ sung chỉ nên sử dụng khi thực sự cần thiết.
Kiểm tra khả năng bảo trì
Cần đảm bảo có đủ không gian để tiếp cận quạt, bộ lọc, hộp điện và các bộ phận cần bảo dưỡng. Đồng thời nên xem xét phụ tùng thay thế, bảo hành và hỗ trợ kỹ thuật để kiểm soát chi phí vận hành lâu dài.
Hướng dẫn sử dụng và bảo trì Pass Box Air Shower
Quy trình sử dụng cơ bản
Quy trình vận hành có thể gồm các bước:
- Kiểm tra trạng thái thiết bị.
- Vệ sinh hoặc xử lý sơ bộ vật liệu theo quy trình.
- Mở cửa phía gửi.
- Đặt vật liệu vào đúng vị trí.
- Đóng cửa phía gửi.
- Khởi động hoặc chờ thiết bị tự kích hoạt.
- Chờ hoàn tất chu trình thổi.
- Mở cửa phía nhận khi hệ thống cho phép.
- Lấy vật liệu ra và đóng cửa.
Quy trình cụ thể cần tuân theo hướng dẫn vận hành của thiết bị và quy trình kiểm soát vật liệu của từng nhà máy.
Những lưu ý khi sắp xếp vật liệu
Không nên xếp vật liệu quá đầy buồng.
Đồng thời cần:
- Không che kín vòi phun.
- Không che cửa hồi khí.
- Giữ khoảng hở để không khí tiếp cận bề mặt.
- Không vượt quá tải trọng thiết kế.
- Không đưa vật thể vượt quá kích thước thiết kế.
Cách sắp xếp vật liệu có ảnh hưởng trực tiếp đến vùng tác động của dòng khí.
Các hạng mục cần kiểm tra định kỳ
Các bộ phận nên được kiểm tra theo kế hoạch bảo trì gồm:
- Bề mặt bên trong buồng.
- Lọc sơ cấp.
- HEPA filter.
- Quạt và motor.
- Vòi phun.
- Cửa hồi khí.
- Khóa và cảm biến cửa.
- Bộ điều khiển.
- Đèn báo và cảnh báo.
Tần suất kiểm tra phụ thuộc vào mức độ sử dụng, điều kiện môi trường và yêu cầu vận hành của từng dự án.
Dấu hiệu thiết bị cần được kiểm tra
Doanh nghiệp nên kiểm tra thiết bị khi xuất hiện:
- Lưu lượng hoặc vận tốc dòng khí giảm.
- Dòng khí phân bố không đều.
- Độ ồn hoặc độ rung tăng.
- Cửa liên động hoạt động không ổn định.
- Thời gian chu trình sai lệch.
- Cảnh báo liên quan đến bộ lọc.
- Bụi tích tụ tại khoang hồi hoặc vòi phun.
Phát hiện sớm những dấu hiệu này giúp hạn chế tình trạng thiết bị suy giảm hiệu suất hoặc dừng đột xuất.
Những lỗi thường gặp khi lựa chọn và sử dụng Pass Box Air Shower
Một số lỗi thường gặp gồm:
- Chọn thiết bị chỉ dựa trên kích thước vật liệu.
- Không để đủ khoảng hở cho dòng khí.
- Không tính đến tần suất trung chuyển.
- Chọn quạt không đáp ứng trở lực của hệ thống.
- Bố trí vòi phun tạo vùng chết.
- Xếp vật liệu che kín vòi phun hoặc cửa hồi.
- Không xác định rõ hướng của quy trình vật liệu.
- Không bố trí không gian thay lọc và bảo trì.
- Xem UV là giải pháp thay thế cho vệ sinh.
- Xem pass box air shower là giải pháp duy nhất để kiểm soát nhiễm bẩn.
Trong thực tế, hiệu quả kiểm soát nhiễm bẩn phải được xem xét trên toàn bộ quy trình. Pass box air shower chỉ là một thành phần trong hệ thống kiểm soát vật liệu của phòng sạch.
Quy trình thiết kế và lắp đặt Pass Box Air Shower
Bước 1 – Khảo sát nhu cầu và mặt bằng
Đơn vị kỹ thuật cần thu thập các thông tin:
- Vật liệu trung chuyển.
- Kích thước và khối lượng.
- Tần suất sử dụng.
- Hai khu vực kết nối.
- Kết cấu tường hoặc panel.
- Nguồn điện.
- Không gian kỹ thuật.
Khảo sát thực tế giúp hạn chế tình trạng thiết bị phù hợp trên bản vẽ nhưng khó lắp đặt tại công trường.
Bước 2 – Xác định cấu hình
Từ dữ liệu khảo sát, tiến hành xác định:
- Kích thước lọt lòng.
- Kích thước cửa.
- Vật liệu chế tạo.
- Quạt và bộ lọc.
- Vòi phun.
- Hệ thống liên động.
- Điều khiển.
Cấu hình cần được thống nhất trước khi chuyển sang thiết kế chi tiết.
Bước 3 – Thiết kế và duyệt bản vẽ
Hồ sơ thiết kế có thể bao gồm:
- Bản vẽ tổng thể.
- Hướng mở cửa.
- Cao độ lắp đặt.
- Sơ đồ luồng khí.
- Sơ đồ điện.
- Vị trí bảo trì.
Đặc biệt, cần kiểm tra sự phù hợp giữa kích thước thiết bị và kết cấu tường hoặc panel hiện hữu.
Bước 4 – Sản xuất và lắp đặt
Quá trình sản xuất cần kiểm soát vật liệu, gia công và lắp ráp.
Trước khi giao hàng có thể thực hiện kiểm tra các hạng mục theo phạm vi dự án. Tại công trường, thiết bị được lắp đặt và kết nối với các hệ thống cần thiết.
Bước 5 – Chạy thử và bàn giao
Sau khi lắp đặt, cần kiểm tra:
- Quạt.
- Cửa và liên động.
- Chu trình vận hành.
- Lưu lượng hoặc vận tốc khi thuộc phạm vi.
- Bộ lọc theo yêu cầu dự án.
- Hệ thống điều khiển.
Sau cùng, đơn vị triển khai hướng dẫn vận hành, vệ sinh, bảo trì và hoàn thiện hồ sơ bàn giao.
Chi phí Pass Box Air Shower phụ thuộc vào yếu tố nào?
Chi phí pass box air shower không nên được xác định chỉ dựa trên kích thước bên ngoài. Cấu hình kỹ thuật và phạm vi công việc có ảnh hưởng đáng kể đến tổng chi phí.
| Yếu tố | Ảnh hưởng đến chi phí |
| Kích thước | Ảnh hưởng lượng vật liệu và công suất hệ thống |
| Vật liệu | Khác nhau về gia công và khả năng chống ăn mòn |
| Quạt – lọc | Ảnh hưởng lưu lượng, áp suất và hiệu suất |
| Vòi phun | Phụ thuộc số lượng, vị trí và hướng thổi |
| Cửa liên động | Ảnh hưởng khóa, cảm biến và điều khiển |
| Tính năng giám sát | Tăng thiết bị điện và phần điều khiển |
| Yêu cầu tùy chỉnh | Tăng khối lượng thiết kế và sản xuất |
| Lắp đặt, nghiệm thu | Phụ thuộc vị trí và phạm vi công việc |
Khi so sánh báo giá, doanh nghiệp nên yêu cầu các nhà cung cấp làm rõ:
- Phạm vi thiết bị.
- Cấu hình quạt – lọc.
- Vật liệu chế tạo.
- Hệ thống vòi phun.
- Liên động và điều khiển.
- Vận chuyển.
- Lắp đặt.
- Chạy thử.
- Nghiệm thu.
- Bảo hành.
Nên so sánh các báo giá trên cùng một cấu hình kỹ thuật, thay vì chỉ so sánh giá tổng.
Giải pháp Pass Box Air Shower từ INTECH Air & Clean Tech
INTECH Air & Clean Tech là đơn vị thuộc INTECH Group, chuyên cung cấp giải pháp Pass Box Air Shower có thể tùy chỉnh theo yêu cầu từng dự án. Thiết bị được thiết kế dựa trên đặc điểm vật liệu, tần suất trung chuyển, yêu cầu kiểm soát và điều kiện mặt bằng thực tế.
Thiết kế và sản xuất theo yêu cầu
Pass Box Air Shower có thể tùy chỉnh kích thước tổng thể, kích thước lọt lòng, cửa và vật liệu chế tạo như inox 304. Các cấu phần như quạt – lọc, vị trí vòi phun, khóa liên động, thời gian chu trình và hệ thống điều khiển cũng có thể lựa chọn theo yêu cầu kỹ thuật.
Việc xác định cấu hình dựa trên quy trình thực tế giúp thiết bị phù hợp hơn với vật liệu cần trung chuyển và điều kiện vận hành của từng nhà máy.
Tư vấn cấu hình theo nhu cầu sử dụng
INTECH Air & Clean Tech xem xét các yếu tố như kích thước, khối lượng và hình dạng vật liệu, tần suất trung chuyển, khu vực kết nối, vị trí lắp đặt và yêu cầu vệ sinh – bảo trì. Từ đó, đội ngũ kỹ thuật tư vấn cấu hình phù hợp về kích thước buồng, quạt – lọc, vòi phun, hệ thống liên động và điều khiển.
Lắp đặt và hỗ trợ kỹ thuật
Bên cạnh thiết kế và sản xuất, INTECH Air & Clean Tech hỗ trợ vận chuyển, lắp đặt và kiểm tra các chức năng của thiết bị tại công trình. Sau khi hoàn thiện, doanh nghiệp được hướng dẫn sử dụng, vệ sinh và bảo trì, đồng thời hỗ trợ bộ lọc và linh kiện thay thế khi cần.
Doanh nghiệp có nhu cầu Pass Box Air Shower có thể cung cấp thông tin về vật liệu, kích thước, tần suất trung chuyển, vị trí lắp đặt và yêu cầu vận hành. INTECH Air & Clean Tech sẽ dựa trên các thông tin này để tư vấn cấu hình phù hợp với nhu cầu thực tế.
Tham khảo: Pass Box Air Shower từ INTECH Air & Clean Tech.
Câu hỏi thường gặp về pass box air shower
Pass box air shower là gì?
Pass box air shower là thiết bị trung gian dùng để trung chuyển vật liệu giữa hai khu vực, đồng thời sử dụng luồng khí để tác động lên bề mặt vật liệu nhằm hỗ trợ hạn chế bụi và hạt đi vào khu vực sạch hơn.
Pass box air shower có tác dụng gì?
Thiết bị kết hợp chức năng truyền vật liệu của pass box với chu trình thổi khí. Mục đích là hỗ trợ xử lý bụi bám lỏng trên bề mặt vật liệu trước khi vật liệu được đưa sang khu vực tiếp nhận.
Pass box air shower có bắt buộc phải dùng HEPA không?
HEPA không nên được mặc định là cấu hình bắt buộc cho mọi thiết bị. Cấu hình lọc cần được xác định dựa trên yêu cầu của ứng dụng và thiết kế thực tế của hệ thống.
Pass box air shower khác pass box thông thường như thế nào?
Pass box thông thường chủ yếu phục vụ trung chuyển vật liệu. Pass box air shower bổ sung quạt, hệ thống lọc và vòi phun để tạo chu trình thổi khí tác động lên vật liệu.
Pass box air shower có dùng cho nhà máy GMP không?
Thiết bị có thể được cân nhắc trong các nhà máy GMP nếu phù hợp với phân vùng, quy trình trung chuyển và yêu cầu kiểm soát của dự án. Việc lựa chọn cần được đánh giá trong tổng thể hệ thống kiểm soát nhiễm bẩn của nhà máy.
Nên chọn pass box air shower kích thước bao nhiêu?
Kích thước nên được xác định dựa trên vật thể lớn nhất cần trung chuyển, khối lượng, hình dạng, cách đóng gói, khoảng hở cần thiết cho dòng khí và mặt bằng lắp đặt. Không nên chỉ chọn theo kích thước tiêu chuẩn có sẵn.
Pass box air shower có cần kiểm tra sau khi lắp đặt không?
Có. Sau khi lắp đặt cần kiểm tra các hạng mục phù hợp với phạm vi dự án như quạt, cửa, liên động, chu trình, lưu lượng hoặc vận tốc dòng khí và bộ lọc. Hồ sơ kiểm tra, nghiệm thu cần được xác định theo yêu cầu thực tế của công trình.
Pass Box Air Shower là giải pháp kết hợp giữa trung chuyển vật liệu và thổi khí làm sạch bề mặt, phù hợp với những khu vực cần kiểm soát bụi trong quá trình đưa vật tư vào phòng sạch. Tuy nhiên, hiệu quả của thiết bị phụ thuộc nhiều vào cấu hình quạt – lọc, bố trí vòi phun, kích thước buồng và cách thiết bị được tích hợp vào quy trình vận hành.
Nếu doanh nghiệp cần tư vấn, thiết kế và cung cấp Pass Box Air Shower theo kích thước vật liệu và mặt bằng thực tế, hãy liên hệ INTECH Air & Clean Tech để được tư vấn cấu hình phù hợp và hỗ trợ triển khai thiết bị cho dự án.
Tin liên quan
