Điều hòa FCU là thiết bị xử lý nhiệt độ cục bộ trong hệ thống HVAC, thường được sử dụng cho văn phòng, khách sạn, bệnh viện, nhà xưởng và khu vực phụ trợ phòng sạch. Với cấu tạo gồm quạt và dàn trao đổi nhiệt, FCU giúp làm mát hoặc sưởi ấm không khí theo từng khu vực riêng biệt. Trong bài viết này, INTECH Air & Clean Tech sẽ giúp bạn hiểu rõ điều hòa FCU là gì, phân loại, ứng dụng thực tế và bảng giá tham khảo hiện nay.
Nội dung bài viết:
1. Điều hòa FCU là gì?
Điều hòa FCU là thiết bị điều hòa cục bộ trong hệ thống HVAC. FCU là viết tắt của Fan Coil Unit, có thể hiểu là dàn quạt cuộn hoặc thiết bị xử lý nhiệt độ không khí tại từng khu vực riêng biệt.
Về cấu tạo cơ bản, điều hòa FCU gồm hai bộ phận chính là quạt và dàn trao đổi nhiệt. Thiết bị có nhiệm vụ hút không khí trong phòng, đưa không khí đi qua dàn coil để làm lạnh hoặc sưởi ấm, sau đó cấp lại vào không gian sử dụng.
Trong hệ thống điều hòa trung tâm nước lạnh, điều hòa FCU thường kết nối với Chiller. Nước lạnh từ Chiller được bơm đến dàn coil của FCU. Khi không khí đi qua dàn coil, nhiệt trong không khí được trao đổi với nước lạnh, giúp giảm nhiệt độ trước khi thổi khí trở lại phòng.
Điều hòa FCU thường được sử dụng tại văn phòng, khách sạn, trung tâm thương mại, bệnh viện, phòng kỹ thuật, khu phụ trợ nhà máy hoặc một số khu vực trong công trình phòng sạch.
So với AHU, điều hòa FCU có kích thước nhỏ hơn, cấu tạo đơn giản hơn và chủ yếu xử lý nhiệt độ cục bộ. FCU không phải thiết bị chuyên xử lý khí tươi, kiểm soát độ ẩm, kiểm soát áp suất hoặc lọc khí cấp cao. Vì vậy, với các không gian yêu cầu kiểm soát môi trường nghiêm ngặt như phòng sạch dược phẩm, phòng sạch điện tử, phòng mổ bệnh viện, FCU thường chỉ đóng vai trò hỗ trợ và cần được kết hợp với AHU, PAU, HEPA Box, FFU hoặc các thiết bị xử lý không khí chuyên dụng khác.

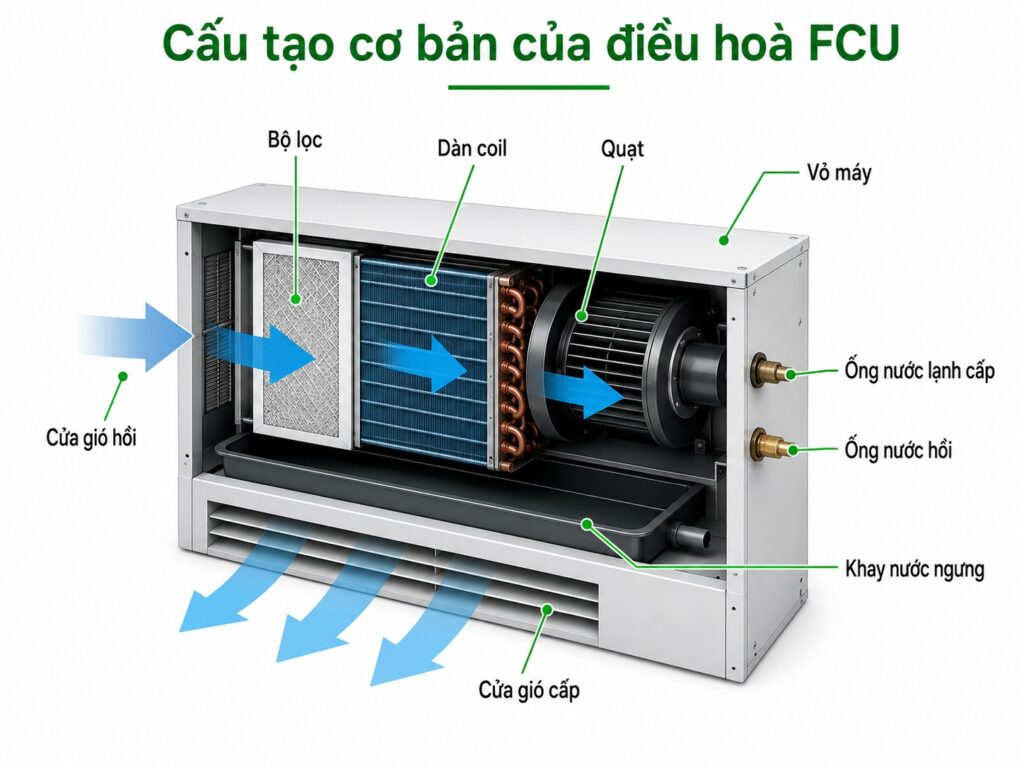

2. Cấu tạo cơ bản của điều hòa FCU
Một hệ thống sử dụng điều hòa FCU không chỉ bao gồm riêng thiết bị FCU mà còn cần nhiều thành phần kỹ thuật đi kèm để đảm bảo khả năng làm lạnh, phân phối khí và điều khiển nhiệt độ ổn định.
2.1. Dàn FCU
Dàn FCU là thiết bị trung tâm của hệ thống. Một FCU thông thường gồm quạt, dàn coil, motor, vỏ máy, máng nước ngưng, bộ lọc thô và các đầu kết nối đường ống.
Quạt có nhiệm vụ tạo lưu lượng gió, hút không khí trong phòng đi qua dàn coil và thổi khí đã xử lý trở lại không gian sử dụng. Dàn coil là bộ phận trao đổi nhiệt, nơi nước lạnh hoặc nước nóng đi qua để làm lạnh hoặc sưởi ấm không khí.
2.2. Chiller hoặc nguồn lạnh trung tâm
Với điều hòa FCU nước lạnh, Chiller là thiết bị tạo ra nước lạnh để cấp đến các dàn FCU. Đây là nguồn lạnh trung tâm của toàn bộ hệ thống.
Nếu công trình đã có sẵn hệ thống Chiller, việc bổ sung điều hòa FCU cho một số khu vực có thể thuận tiện hơn so với triển khai một hệ thống điều hòa độc lập.
2.3. Bơm và hệ thống đường ống nước lạnh
Bơm nước lạnh có nhiệm vụ luân chuyển nước lạnh từ Chiller đến các FCU và đưa nước hồi về Chiller để tiếp tục chu trình làm lạnh.
Đường ống nước lạnh bao gồm ống cấp và ống hồi. Hệ thống ống cần được cách nhiệt đầy đủ để hạn chế thất thoát nhiệt và tránh ngưng tụ nước trên bề mặt ống.
Với các công trình có nhiều tầng, nhiều khu vực hoặc nhiều FCU, thiết kế đường ống cần đảm bảo cân bằng thủy lực để các thiết bị nhận đủ lưu lượng nước theo yêu cầu.
2.4. Van điều khiển và bộ điều khiển nhiệt độ
Van điều khiển giúp kiểm soát lưu lượng nước lạnh đi qua dàn coil. Các loại van thường gặp gồm van 2 ngã, van 3 ngã, van cân bằng, van khóa và van xả khí.
Bộ điều khiển nhiệt độ, thường gọi là thermostat, cho phép người dùng cài đặt mức nhiệt mong muốn tại từng khu vực. Với các công trình lớn, điều hòa FCU có thể được tích hợp với hệ thống BMS để giám sát và điều khiển tập trung.
2.5. Bộ lọc khí và hệ thống thoát nước ngưng
Điều hòa FCU thường được tích hợp bộ lọc thô để giữ lại bụi kích thước lớn, bảo vệ dàn coil và cải thiện chất lượng không khí cơ bản. Tuy nhiên, khả năng lọc của FCU thường không cao như hệ thống AHU kết hợp lọc trung gian, lọc tinh hoặc HEPA.
Trong quá trình làm lạnh, hơi ẩm trong không khí có thể ngưng tụ trên bề mặt dàn coil và chảy xuống máng nước ngưng. Vì vậy, hệ thống FCU cần có đường ống thoát nước ngưng hoặc bơm nước ngưng để tránh rò rỉ, ẩm mốc hoặc thấm trần.

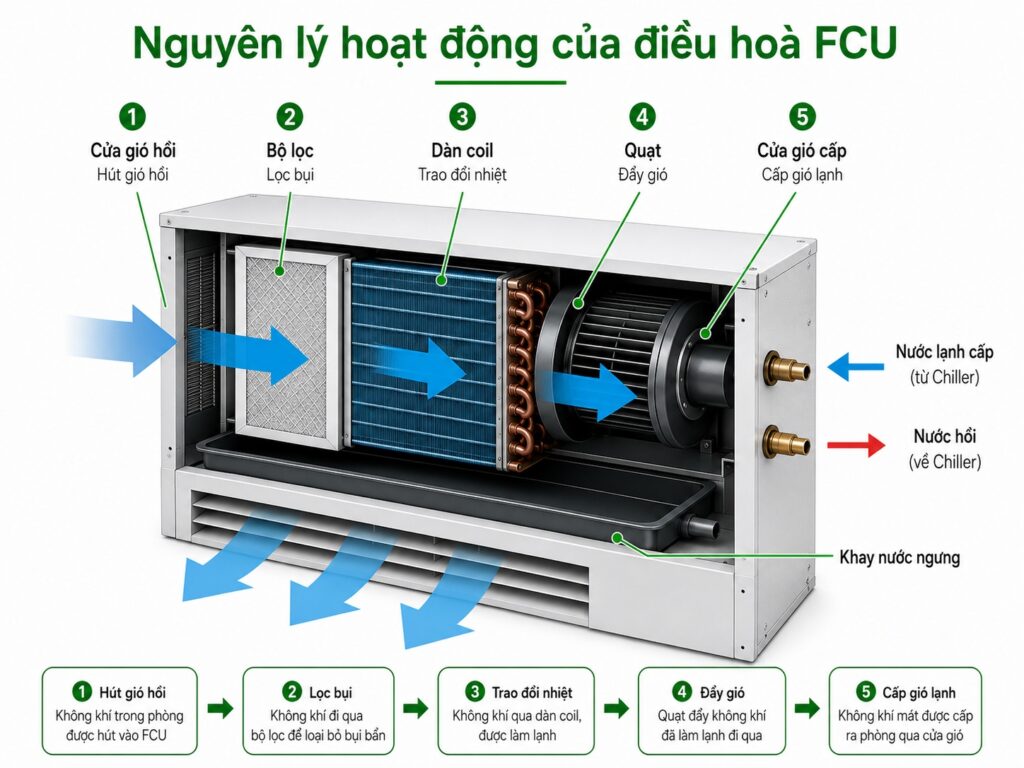

3. Nguyên lý hoạt động của điều hòa FCU
Nguyên lý hoạt động của điều hòa FCU có thể hiểu theo chu trình: hút không khí trong phòng – xử lý nhiệt qua dàn coil – cấp khí đã làm lạnh hoặc sưởi ấm trở lại không gian sử dụng – nước lạnh hồi về hệ thống trung tâm.
Đầu tiên, quạt bên trong FCU hút không khí từ khu vực sử dụng hoặc từ đường gió hồi. Không khí này đi qua bộ lọc thô để loại bỏ một phần bụi lớn trước khi tiếp xúc với dàn coil.
Tiếp theo, không khí đi qua dàn trao đổi nhiệt. Nếu hệ thống đang vận hành chế độ làm lạnh, nước lạnh từ Chiller sẽ được bơm đến dàn coil. Khi không khí đi qua bề mặt coil, nhiệt trong không khí được truyền sang nước lạnh, giúp nhiệt độ không khí giảm xuống. Sau đó, luồng khí đã được xử lý sẽ được thổi trở lại phòng thông qua cửa gió hoặc hệ thống ống gió ngắn.
Phần nước sau khi hấp thụ nhiệt sẽ hồi về Chiller để được làm lạnh lại. Chu trình này tiếp tục lặp lại trong quá trình hệ thống vận hành.
Về bản chất, điều hòa FCU không tự tạo ra nguồn lạnh nếu sử dụng cấu hình nước lạnh. Thiết bị này phụ thuộc vào Chiller, bơm nước lạnh và hệ thống đường ống cấp hồi. Do đó, hiệu quả vận hành của FCU không chỉ phụ thuộc vào bản thân thiết bị mà còn phụ thuộc vào thiết kế tổng thể của hệ thống HVAC.

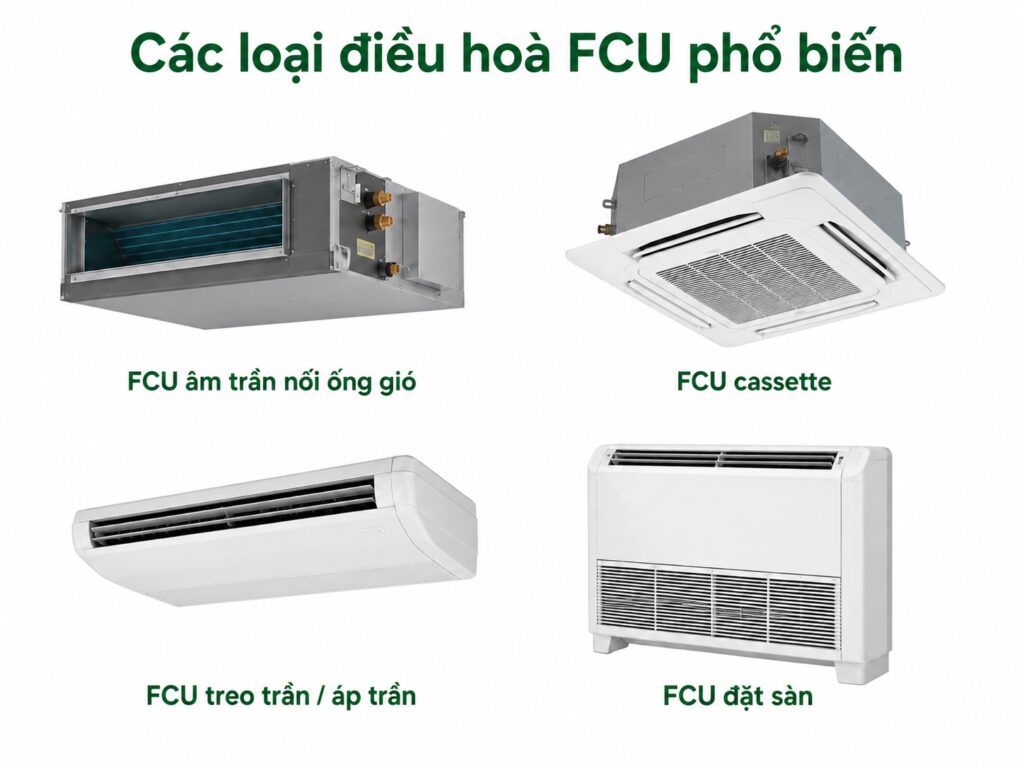

4. Các loại điều hòa FCU phổ biến hiện nay
Trên thị trường hiện nay, điều hòa FCU được thiết kế với nhiều kiểu dáng và cấu hình khác nhau để phù hợp với từng loại công trình.
4.1. Điều hòa FCU âm trần nối ống gió
Điều hòa FCU âm trần nối ống gió là loại được lắp giấu trên trần kỹ thuật, sau đó kết nối với miệng gió thông qua hệ thống ống gió mềm hoặc ống gió cứng. Loại này thường dùng trong văn phòng, khách sạn, bệnh viện, phòng họp và các khu vực yêu cầu tính thẩm mỹ cao.
Ưu điểm của FCU âm trần nối ống gió là thiết bị không lộ ra ngoài, không ảnh hưởng đến kiến trúc nội thất và có thể phân phối gió linh hoạt qua nhiều miệng gió. Tuy nhiên, khi lắp đặt cần đảm bảo đủ không gian trần kỹ thuật, có cửa thăm bảo trì và bố trí đường thoát nước ngưng hợp lý.
4.2. Điều hòa FCU cassette
Điều hòa FCU cassette thường được lắp âm trần, có mặt nạ thổi gió trực tiếp xuống không gian sử dụng. Một số dòng cassette có khả năng thổi gió nhiều hướng, giúp phân phối không khí tương đối đều trong phòng.
Loại này phù hợp với văn phòng, cửa hàng, khu vực dịch vụ hoặc không gian có trần giả. Ưu điểm là gọn, đẹp và dễ sử dụng. Tuy nhiên, chi phí thiết bị có thể cao hơn một số loại FCU cơ bản.
4.3. Điều hòa FCU treo tường, áp trần hoặc đặt sàn
Điều hòa FCU treo tường, áp trần hoặc đặt sàn có cấu tạo đơn giản, dễ lắp đặt và thuận tiện bảo trì. Nhóm thiết bị này thường phù hợp với phòng kỹ thuật, khu vực phụ trợ, không gian nhỏ hoặc các công trình cần tối ưu chi phí đầu tư.
Nhược điểm là tính thẩm mỹ và khả năng phân phối gió có thể hạn chế hơn so với FCU âm trần nối ống gió hoặc cassette.
4.4. Điều hòa FCU nước lạnh
Điều hòa FCU nước lạnh là loại sử dụng nước lạnh từ Chiller để làm mát không khí. Đây là cấu hình phổ biến trong các công trình có hệ thống điều hòa trung tâm như khách sạn, bệnh viện, tòa nhà văn phòng, trung tâm thương mại, nhà máy và một số khu vực phụ trợ phòng sạch.
Ưu điểm của FCU nước lạnh là vận hành ổn định, phù hợp với công trình quy mô vừa và lớn. Tuy nhiên, hệ thống cần có Chiller, bơm nước lạnh, đường ống cấp hồi và hệ thống điều khiển đồng bộ.
5. Ứng dụng của điều hòa FCU
Điều hòa FCU được sử dụng trong nhiều loại công trình khác nhau nhờ khả năng điều hòa cục bộ, lắp đặt linh hoạt và dễ kiểm soát theo từng khu vực.
5.1. Văn phòng và tòa nhà thương mại
Trong các tòa nhà văn phòng, điều hòa FCU thường được lắp đặt cho từng phòng làm việc, phòng họp, khu vực lễ tân hoặc không gian chức năng riêng. Nhờ khả năng điều khiển độc lập, mỗi khu vực có thể cài đặt nhiệt độ theo nhu cầu sử dụng thực tế.
5.2. Khách sạn và căn hộ cao cấp
Điều hòa FCU được sử dụng nhiều trong khách sạn, căn hộ dịch vụ và khu lưu trú cao cấp vì thiết bị nhỏ gọn, vận hành êm và có thể điều chỉnh nhiệt độ riêng cho từng phòng. Với các công trình yêu cầu tính thẩm mỹ, FCU âm trần nối ống gió hoặc cassette thường được ưu tiên.
5.3. Bệnh viện và cơ sở y tế
Trong bệnh viện, điều hòa FCU có thể được sử dụng tại phòng làm việc, phòng hành chính, phòng bệnh thông thường, hành lang hoặc một số khu vực phụ trợ. Tuy nhiên, với các khu vực yêu cầu kiểm soát nhiễm khuẩn nghiêm ngặt như phòng mổ, ICU, phòng cách ly hoặc khu vực vô trùng, FCU cần được xem xét rất kỹ trong tổng thể hệ thống HVAC.
5.4. Nhà xưởng và khu phụ trợ sản xuất
Trong nhà máy, điều hòa FCU thường phù hợp với văn phòng trong xưởng, phòng QC, phòng kỹ thuật, phòng thay đồ, khu vực phụ trợ hoặc các không gian không yêu cầu kiểm soát môi trường quá nghiêm ngặt.
Đối với khu vực sản xuất chính, đặc biệt là ngành dược phẩm, điện tử, thực phẩm hoặc bán dẫn, việc lựa chọn FCU cần được đánh giá dựa trên yêu cầu công nghệ, tiêu chuẩn vận hành và giải pháp HVAC tổng thể.
5.5. Khu vực phụ trợ phòng sạch
Điều hòa FCU có thể được sử dụng tại một số khu vực phụ trợ phòng sạch như hành lang phụ, phòng đệm không yêu cầu cấp sạch cao, phòng kỹ thuật hoặc khu vực nhân sự. Tuy nhiên, FCU không nên được sử dụng như thiết bị chính để tạo và duy trì cấp độ sạch nếu khu vực có yêu cầu nghiêm ngặt về hạt bụi, áp suất và độ ẩm.
6. Ưu điểm và hạn chế của điều hòa FCU
Mặc dù không đưa “ưu nhược điểm” vào tiêu đề, phần này vẫn nên có trong bài để người đọc hiểu rõ điều hòa FCU phù hợp với trường hợp nào và cần lưu ý gì khi lựa chọn.
6.1. Ưu điểm của điều hòa FCU
Thiết kế nhỏ gọn, linh hoạt trong lắp đặt
So với AHU, điều hòa FCU có kích thước nhỏ gọn hơn, dễ bố trí trong nhiều loại không gian khác nhau. Thiết bị có thể lắp âm trần, treo tường, áp trần hoặc đặt sàn tùy theo điều kiện công trình.
Dễ điều khiển theo từng khu vực
Mỗi FCU thường phục vụ một phòng hoặc một khu vực riêng. Người dùng có thể điều chỉnh nhiệt độ độc lập theo nhu cầu sử dụng. Đây là ưu điểm lớn đối với khách sạn, văn phòng, bệnh viện hoặc nhà máy có nhiều khu vực chức năng khác nhau.
Chi phí đầu tư hợp lý cho nhiều khu vực
Điều hòa FCU có cấu tạo đơn giản hơn AHU, không yêu cầu hệ thống kênh gió quá phức tạp trong nhiều trường hợp. Vì vậy, với các khu vực phụ trợ hoặc khu vực chỉ cần kiểm soát nhiệt độ cục bộ, FCU có thể giúp tối ưu chi phí đầu tư ban đầu.
Dễ bảo trì theo từng thiết bị
Khi một FCU cần vệ sinh, sửa chữa hoặc thay thế linh kiện, đội kỹ thuật có thể xử lý tại từng vị trí mà không nhất thiết phải dừng toàn bộ hệ thống. Các hạng mục bảo trì phổ biến gồm vệ sinh lưới lọc, kiểm tra máng nước ngưng, kiểm tra quạt, motor, van điều khiển và dàn coil.
6.2. Hạn chế của điều hòa FCU
Khả năng xử lý không khí chuyên sâu còn hạn chế
Điều hòa FCU chủ yếu làm nhiệm vụ xử lý nhiệt độ cục bộ. Thiết bị không mạnh về cấp khí tươi, kiểm soát độ ẩm, kiểm soát áp suất hoặc lọc khí cấp cao như AHU. Vì vậy, trong các công trình yêu cầu kiểm soát môi trường nghiêm ngặt, FCU thường chỉ đóng vai trò hỗ trợ.
Phụ thuộc vào hệ thống trung tâm
Với điều hòa FCU nước lạnh, thiết bị phụ thuộc vào Chiller, bơm nước lạnh và hệ thống đường ống cấp hồi. Nếu nguồn lạnh trung tâm gặp sự cố, nhiều FCU trong hệ thống có thể bị ảnh hưởng đồng thời.
Cần kiểm soát nước ngưng tốt
Trong quá trình làm lạnh, điều hòa FCU tạo ra nước ngưng. Nếu hệ thống thoát nước ngưng không được thiết kế đúng, công trình có thể gặp tình trạng rò rỉ nước, ẩm mốc trần hoặc ảnh hưởng đến khu vực sử dụng.
Khó đảm bảo đồng đều nhiệt độ trên diện rộng
Mỗi FCU thường chỉ phục vụ một khu vực nhất định. Với không gian lớn, nếu bố trí thiết bị không hợp lý hoặc tính toán lưu lượng gió chưa đúng, có thể xuất hiện tình trạng chênh lệch nhiệt độ giữa các vùng.
7. Khi nào nên sử dụng điều hòa FCU?
Điều hòa FCU phù hợp với các công trình cần điều hòa cục bộ, kiểm soát nhiệt độ linh hoạt và không yêu cầu xử lý không khí quá phức tạp.
Các trường hợp nên sử dụng điều hòa FCU gồm:
- Công trình cần điều hòa theo từng phòng hoặc từng khu vực.
- Khu vực không yêu cầu kiểm soát sạch quá nghiêm ngặt.
- Công trình có trần kỹ thuật hạn chế.
- Khu vực phụ trợ cần tối ưu chi phí đầu tư.
- Công trình đã có hệ thống Chiller trung tâm.
- Không gian cần thiết bị nhỏ gọn, vận hành êm và dễ điều chỉnh nhiệt độ.
Ví dụ, trong khách sạn, điều hòa FCU phù hợp cho từng phòng lưu trú. Trong văn phòng, FCU có thể dùng cho phòng làm việc, phòng họp hoặc khu vực chức năng riêng. Trong nhà máy, FCU thường phù hợp với văn phòng trong xưởng, phòng kỹ thuật, phòng thay đồ hoặc khu vực phụ trợ.
8. Khi nào không nên sử dụng FCU?
Điều hòa FCU là giải pháp linh hoạt nhưng không phải lựa chọn tối ưu cho mọi công trình. Chủ đầu tư nên cân nhắc phương án khác nếu khu vực sử dụng có các yêu cầu sau:
- Cần kiểm soát độ sạch nghiêm ngặt theo tiêu chuẩn ISO, GMP hoặc tiêu chuẩn đặc thù.
- Cần kiểm soát chênh áp giữa các phòng.
- Cần cấp lượng khí tươi lớn và ổn định.
- Cần kiểm soát độ ẩm chính xác.
- Không có hệ thống Chiller hoặc nguồn lạnh trung tâm phù hợp.
- Không gian quá nhỏ, sử dụng điều hòa cục bộ sẽ kinh tế hơn.
- Không có điều kiện bố trí đường thoát nước ngưng.
- Không có cửa thăm hoặc không gian bảo trì phù hợp.
Trong những trường hợp này, hệ thống AHU, PAU, VRV/VRF hoặc điều hòa cục bộ có thể phù hợp hơn tùy theo yêu cầu kỹ thuật và ngân sách đầu tư.
9. Bảng giá điều hòa FCU tham khảo hiện nay
Giá điều hòa FCU trên thị trường phụ thuộc vào nhiều yếu tố như công suất, lưu lượng gió, kiểu lắp đặt, thương hiệu, vật liệu vỏ, độ ồn, bộ lọc, loại coil, yêu cầu điều khiển, CO/CQ và số lượng đặt hàng. Vì vậy, bảng dưới đây chỉ mang tính chất tham khảo để chủ đầu tư dự trù ngân sách ban đầu.
| Loại điều hòa FCU | Ứng dụng tham khảo | Khoảng giá tham khảo |
| FCU treo tường/áp trần cơ bản | Phòng nhỏ, phòng kỹ thuật, khu phụ trợ | 8.000.000 – 15.000.000 VNĐ/bộ |
| FCU âm trần nối ống gió | Văn phòng, khách sạn, bệnh viện, khu phụ trợ nhà máy | 10.000.000 – 25.000.000 VNĐ/bộ |
| FCU cassette | Không gian yêu cầu thẩm mỹ, phân phối gió trực tiếp | 15.000.000 – 35.000.000 VNĐ/bộ |
| FCU công suất lớn | Khu vực có tải lạnh cao hơn | 25.000.000 – 50.000.000 VNĐ/bộ hoặc cao hơn |
| FCU cho phòng sạch/khu vực đặc thù | Có yêu cầu riêng về vật liệu, độ ồn, lọc khí, cấu hình kỹ thuật | Báo giá theo thiết kế |
| Chi phí lắp đặt FCU | Ống nước, van, bảo ôn, thoát nước ngưng, điện điều khiển, nhân công | Báo giá theo khảo sát |
Lưu ý: Mức giá trên chưa phải báo giá cố định cho mọi công trình. Tổng chi phí thực tế còn phụ thuộc vào bản vẽ thiết kế, vị trí lắp đặt, điều kiện thi công, số lượng thiết bị, phụ kiện đi kèm và tiêu chuẩn nghiệm thu của từng dự án.
Khi dự toán hệ thống điều hòa FCU, chủ đầu tư không nên chỉ tính giá thiết bị mà cần tính cả chi phí đường ống nước lạnh, van điều khiển, bơm nước ngưng, đường thoát nước ngưng, bảo ôn, điện điều khiển, miệng gió, nhân công lắp đặt, chạy thử và bảo trì định kỳ.
10. Những yếu tố ảnh hưởng đến giá điều hòa FCU
Công suất và lưu lượng gió: FCU có công suất càng lớn, lưu lượng gió càng cao thì giá thiết bị càng tăng. Việc lựa chọn công suất cần dựa trên tải lạnh thực tế của từng khu vực.
Kiểu lắp đặt: FCU âm trần nối ống gió hoặc cassette thường có chi phí cao hơn FCU treo tường, áp trần hoặc đặt sàn cơ bản do yêu cầu thêm miệng gió, hộp gió, ống gió, cửa thăm và điều kiện thi công phức tạp hơn.
Thương hiệu và xuất xứ: Các thương hiệu khác nhau sẽ có mức giá khác nhau. Dòng FCU từ thương hiệu quốc tế thường có giá cao hơn, trong khi một số dòng sản xuất trong nước hoặc gia công theo yêu cầu có thể tối ưu hơn về chi phí và khả năng tùy biến.
Yêu cầu về độ ồn: Với khách sạn, bệnh viện, văn phòng cao cấp hoặc phòng làm việc cần yên tĩnh, độ ồn là tiêu chí quan trọng. FCU có độ ồn thấp thường yêu cầu thiết kế quạt, motor và vỏ máy tốt hơn.
Yêu cầu lọc khí: FCU cơ bản thường chỉ có lọc thô. Nếu công trình cần cải thiện chất lượng không khí hoặc có yêu cầu lọc cao hơn, thiết bị có thể cần bổ sung bộ lọc hoặc kết hợp với các giải pháp lọc khác.
Hệ thống điều khiển: Nếu FCU chỉ điều khiển độc lập bằng thermostat, chi phí sẽ đơn giản hơn. Nếu cần tích hợp BMS, giám sát trạng thái, điều khiển van hoặc cảnh báo lỗi, chi phí điều khiển sẽ tăng.
Điều kiện thi công thực tế: Công trình xây mới thường dễ triển khai hơn công trình cải tạo. Với công trình đang vận hành, chi phí có thể tăng do phải thi công ngoài giờ, hạn chế bụi hoặc phối hợp với hệ thống kỹ thuật hiện hữu.
11. Lưu ý khi lựa chọn và lắp đặt điều hòa FCU
Để điều hòa FCU vận hành ổn định, chủ đầu tư cần lưu ý ngay từ giai đoạn khảo sát và thiết kế. Việc lựa chọn thiết bị không nên chỉ dựa trên giá, mà cần xem xét tổng thể tải lạnh, điều kiện lắp đặt và yêu cầu vận hành dài hạn.
Trước tiên, cần tính toán đúng tải lạnh. Tải lạnh phụ thuộc vào diện tích phòng, chiều cao trần, số lượng người, thiết bị sinh nhiệt, hướng nắng, vật liệu bao che và yêu cầu nhiệt độ. Không nên chọn FCU chỉ dựa trên diện tích ước lượng vì có thể dẫn đến thiếu lạnh hoặc dư công suất.
Tiếp theo, cần kiểm tra không gian lắp đặt. Với FCU âm trần, cần khảo sát chiều cao trần, vị trí treo thiết bị, tuyến ống nước lạnh, tuyến thoát nước ngưng, vị trí cửa thăm bảo trì và hướng gió cấp.
Bên cạnh đó, cần bố trí đường thoát nước ngưng hợp lý. Đường thoát nước ngưng cần được thiết kế đúng độ dốc, có điểm kiểm tra và được vệ sinh định kỳ. Trong trường hợp không thể thoát nước tự nhiên, cần lắp thêm bơm nước ngưng.
Ngoài ra, vị trí lắp đặt cần đảm bảo khả năng bảo trì thuận tiện. FCU cần được vệ sinh lọc, kiểm tra dàn coil, quạt, motor, van điều khiển và máng nước ngưng định kỳ. Nếu thiết bị được lắp quá sâu trong trần hoặc không có cửa thăm, việc bảo trì sau này sẽ khó khăn hơn.
12. INTECH Air & Clean Tech cung cấp giải pháp điều hòa FCU cho công trình
Việc lựa chọn điều hòa FCU không nên chỉ dựa trên giá thiết bị mà cần xem xét đồng thời nhiều yếu tố như tải lạnh, kiểu lắp đặt, nguồn lạnh trung tâm, độ ồn, khả năng bảo trì và yêu cầu vận hành của từng khu vực.
INTECH Air & Clean Tech hỗ trợ khách hàng tư vấn, lựa chọn và cung cấp giải pháp điều hòa FCU phù hợp cho nhiều loại công trình như văn phòng, nhà xưởng, bệnh viện, phòng thí nghiệm, khu phụ trợ phòng sạch và các không gian cần kiểm soát nhiệt độ cục bộ.
Với kinh nghiệm trong lĩnh vực thiết bị HVAC và phòng sạch, INTECH có thể đồng hành cùng chủ đầu tư từ giai đoạn khảo sát, tư vấn cấu hình thiết bị, đề xuất phương án lắp đặt đến hỗ trợ vận hành và bảo trì sau bàn giao.
Tùy theo đặc điểm công trình, đội ngũ kỹ thuật sẽ xem xét các yếu tố như diện tích và tải lạnh từng khu vực, không gian trần kỹ thuật, khả năng kết nối với Chiller hoặc hệ thống lạnh hiện hữu, yêu cầu độ ồn, phương án cấp hồi gió, đường thoát nước ngưng và nhu cầu bảo trì lâu dài.
Cách tiếp cận này giúp chủ đầu tư lựa chọn thiết bị phù hợp hơn, hạn chế tình trạng thiếu lạnh, khó bảo trì, phát sinh nước ngưng hoặc phải điều chỉnh lại hệ thống sau khi đưa vào sử dụng.
Nếu doanh nghiệp đang cần lựa chọn điều hòa FCU cho công trình, nhà xưởng, bệnh viện hoặc khu vực phụ trợ phòng sạch, INTECH Air & Clean Tech có thể hỗ trợ khảo sát, tư vấn cấu hình và báo giá theo yêu cầu kỹ thuật cụ thể.
Hệ thống điều hòa FCU
FAQ
Việc lựa chọn công suất FCU phù hợp cần dựa trên nhiều yếu tố kỹ thuật như:
– Diện tích và chiều cao trần của phòng;
– Tải nhiệt sinh ra từ con người, thiết bị điện tử, ánh sáng, máy móc…;
– Số lượng người thường xuyên sử dụng không gian;
– Tỷ lệ cấp gió tươi theo tiêu chuẩn thông gió và chất lượng không khí;
– Yêu cầu về độ sạch đối với các không gian như phòng sạch, phòng y tế.
Các kỹ sư HVAC sẽ thực hiện tính toán theo tiêu chuẩn ASHRAE hoặc TCVN để đảm bảo FCU được chọn không bị quá tải hoặc thiếu công suất, giúp hệ thống vận hành hiệu quả và tiết kiệm năng lượng.
FCU (Fan Coil Unit) là thiết bị cuối dàn trong hệ thống điều hòa trung tâm sử dụng nước lạnh (chiller). Nguyên lý hoạt động như sau:
– FCU nhận nước lạnh từ chiller trung tâm qua hệ thống ống dẫn nước (2 ống hoặc 4 ống);
– Quạt trong FCU sẽ hút không khí trong phòng vào, thổi qua dàn ống trao đổi nhiệt (coil lạnh) chứa nước lạnh;
– Không khí sau khi đi qua coil sẽ được làm mát và thổi trở lại phòng, tạo hiệu ứng điều hòa nhiệt độ.
Khi lắp đặt hệ thống điều hòa FCU (Fan Coil Unit), việc thi công đúng kỹ thuật không chỉ giúp đảm bảo hiệu suất làm lạnh mà còn kéo dài tuổi thọ thiết bị, giảm sự cố trong quá trình vận hành. Dưới đây là các lưu ý quan trọng:
- Xác định đúng vị trí cấp – hồi gió
FCU cần được lắp tại vị trí phù hợp để tối ưu luồng gió tuần hoàn. Hướng thổi gió phải tránh bị cản trở bởi vách ngăn, trần hoặc đồ nội thất lớn. Miệng gió hồi phải đảm bảo hút được đủ không khí tuần hoàn và dễ tiếp cận để vệ sinh lưới lọc định kỳ. - Sử dụng vật tư cách nhiệt đúng tiêu chuẩn
Ống dẫn nước lạnh và nước ngưng phải được cách nhiệt bằng vật liệu chuyên dụng (thường là foam cách nhiệt dày 10–20mm, chống ẩm). Việc cách nhiệt kém sẽ dẫn đến đọng sương, nhỏ nước, gây ẩm mốc hoặc hỏng trần. - Lắp đặt đúng độ nghiêng để thoát nước ngưng
Khay nước ngưng phải có độ dốc tối thiểu 1–2% về phía ống thoát. Nếu dùng bơm nước ngưng, cần chọn loại phù hợp với lưu lượng và độ cao hút đẩy. Việc lắp sai độ nghiêng dễ gây tràn nước ngưng, thấm trần, hỏng trần thạch cao. - Bố trí cảm biến, van điện từ và van điều khiển đúng vị trí
Cảm biến nhiệt độ, van điều chỉnh lưu lượng nước, van điện từ… cần được lắp đúng kỹ thuật theo bản vẽ shop drawing. Các thiết bị này nên đặt ở vị trí thuận tiện kiểm tra, bảo trì, và tránh nơi có độ ẩm cao hoặc rung động. - Kiểm tra hoạt động sau lắp đặt
Sau khi lắp đặt xong, cần chạy thử FCU để kiểm tra các thông số: lưu lượng gió, tiếng ồn, độ lạnh, độ kín khít, hệ thống van hoạt động đúng… Trước khi nghiệm thu, nên đo và ghi nhận các giá trị vận hành để đối chiếu về sau.
Giá điều hòa FCU có thể dao động từ khoảng vài triệu đến vài chục triệu đồng mỗi bộ tùy loại, công suất, lưu lượng gió, thương hiệu và yêu cầu kỹ thuật. Với các dự án đặc thù, giá cần được báo theo bản vẽ, thông số kỹ thuật và điều kiện lắp đặt thực tế.
FCU có thể hoạt động từ 8–15 năm tùy theo thương hiệu, chất lượng thi công, môi trường vận hành và chế độ bảo trì. Nếu được bảo trì tốt, FCU có thể sử dụng bền bỉ trong nhiều năm.
