Buồng thổi khí là gì? Đây là thiết bị được sử dụng tại khu vực chuyển tiếp vào phòng sạch nhằm loại bỏ bụi và các hạt nhiễm bẩn bám trên người, quần áo hoặc vật thể trước khi đi vào khu vực kiểm soát. Việc lựa chọn đúng loại buồng, lưu lượng gió, cấp lọc và cách bố trí có ảnh hưởng trực tiếp đến hiệu quả kiểm soát nhiễm bẩn. Với kinh nghiệm thiết kế, sản xuất và triển khai giải pháp phòng sạch cho nhà máy, INTECH Air & Clean Tech có thể tư vấn cấu hình và giải pháp thiết bị phù hợp với yêu cầu vận hành thực tế của từng công trình.
Nội dung bài viết:
Buồng thổi khí là gì?
Buồng thổi khí là thiết bị phòng sạch sử dụng luồng không khí sạch với vận tốc và hướng thổi phù hợp để tác động lên bề mặt người, quần áo hoặc vật thể, từ đó hỗ trợ làm bong và cuốn các hạt bụi, hạt nhiễm bẩn ra khỏi bề mặt trước khi đối tượng đi vào khu vực kiểm soát.
Thiết bị thường được bố trí tại vị trí chuyển tiếp giữa khu vực thông thường và phòng sạch. Trong tài liệu kỹ thuật, buồng thổi khí còn được gọi bằng nhiều thuật ngữ như:
- Buồng thổi khí.
- Air Shower.
- Cleanroom Air Shower.
- Buồng tắm khí.
- Phòng tắm khí.
Tùy mục đích sử dụng, Air Shower có thể được thiết kế dành riêng cho người, hàng hóa hoặc kết hợp cả hai. Trong nhà máy, thiết bị thường được đặt trên tuyến di chuyển của nhân sự, nguyên vật liệu, linh kiện, bao bì, xe đẩy hoặc thiết bị trước khi đi vào khu vực có yêu cầu kiểm soát sạch.
Một điểm cần lưu ý là Air Shower không phải là một phòng sạch độc lập. Thiết bị chỉ là một thành phần trong tổng thể hệ thống kiểm soát nhiễm bẩn. Hiệu quả thực tế còn phụ thuộc vào thiết kế HVAC, cấp lọc, luồng di chuyển, quy trình thay đồ, vệ sinh và cách vận hành phòng sạch.
Ví dụ, một tuyến di chuyển có thể được bố trí:
Phòng thay đồ/khu vực chuẩn bị → Air Shower → Phòng sạch
Trong một số thiết kế, Air Shower đồng thời tạo ra không gian chuyển tiếp có cửa liên động. Do đó, không phải công trình nào cũng cần bố trí thêm một Airlock riêng phía sau thiết bị.
Buồng thổi khí được sử dụng để làm gì?

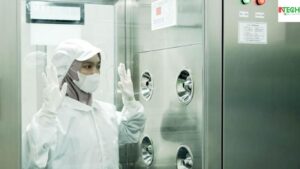

Hỗ trợ giảm bụi và hạt bám trên bề mặt
Con người và vật liệu là một trong những nguồn có thể đưa hạt nhiễm bẩn vào khu vực kiểm soát. Quần áo, giày dép, bao bì, dụng cụ hoặc bề mặt hàng hóa có thể mang theo các hạt bụi bám lỏng.
Khi Air Shower hoạt động, các vòi phun tạo ra dòng khí tác động lên bề mặt. Dòng khí này hỗ trợ làm bong những hạt bám lỏng và cuốn chúng theo dòng khí về khu vực hồi.
Nhờ đó, lượng hạt có khả năng được đưa trực tiếp vào phòng sạch có thể được giảm xuống.
Tuy nhiên, không nên hiểu rằng buồng thổi khí có thể loại bỏ hoàn toàn mọi chất nhiễm bẩn. Hiệu quả phụ thuộc vào vận tốc dòng khí, hướng phun, độ bao phủ, thời gian chu trình, tình trạng bộ lọc và cách người hoặc vật thể được đặt trong buồng.
Hỗ trợ kiểm soát luồng ra vào
Ngoài chức năng thổi khí, Air Shower còn có thể hỗ trợ kiểm soát trình tự ra vào thông qua hệ thống cửa liên động.
Trong một chu trình thông thường, người hoặc vật thể đi qua cửa thứ nhất, sau đó cửa được đóng lại trước khi chu trình thổi khí bắt đầu. Cửa phía phòng sạch chỉ được phép mở khi các điều kiện được cài đặt đáp ứng.
Cơ chế này giúp hạn chế trường hợp hai cửa mở đồng thời, qua đó giảm trao đổi không khí không kiểm soát giữa khu vực bên ngoài và khu vực sạch.
Giảm tải nhiễm bẩn cho phòng sạch
Việc hạn chế một phần lượng bụi và hạt được đưa vào phòng sạch giúp giảm tải nhiễm bẩn cho khu vực kiểm soát.
Air Shower có thể góp phần:
- Hạn chế hạt phát sinh từ con người và vật liệu.
- Giảm lượng bụi được đưa trực tiếp vào phòng sạch.
- Hỗ trợ duy trì điều kiện sạch khi kết hợp với quy trình vận hành phù hợp.
- Giảm áp lực cho hoạt động vệ sinh và hệ thống lọc.
Tuy nhiên, thiết bị không thể thay thế cho một thiết kế phòng sạch phù hợp. Nếu luồng người, luồng vật liệu, HVAC hoặc quy trình kiểm soát nhiễm bẩn có vấn đề, việc bổ sung Air Shower không thể tự động khắc phục toàn bộ các vấn đề đó.
Hỗ trợ kiểm soát vật liệu trước khi đưa vào khu vực sạch
Bên cạnh nhân sự, Air Shower có thể được sử dụng cho nhiều loại vật thể và hàng hóa như:
- Linh kiện điện tử.
- Nguyên vật liệu.
- Bao bì.
- Dụng cụ sản xuất.
- Xe đẩy.
- Thiết bị kích thước nhỏ và vừa.
Đối với các nhà máy có luồng vật liệu lớn, cần lựa chọn kích thước buồng, kích thước thông thủy, hướng mở cửa và vị trí vòi phun phù hợp với loại hàng hóa thực tế.

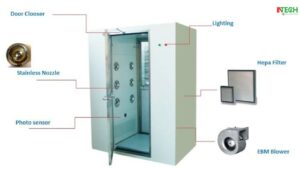

Cấu tạo buồng thổi khí gồm những bộ phận nào?
Một buồng thổi khí gồm các bộ phận chính phối hợp để tạo, lọc và phân phối dòng khí, đồng thời kiểm soát chu trình và luồng di chuyển.
Buồng và vỏ thiết bị
Đây là không gian làm việc của Air Shower, thường gồm:
- Khung kết cấu và vách panel.
- Vật liệu inox hoặc thép sơn phủ.
- Cửa ra vào.
- Vị trí lắp quạt, bộ lọc, vòi phun và hệ thống điều khiển.
Bề mặt bên trong cần nhẵn, dễ vệ sinh, hạn chế khe hở và phù hợp với điều kiện môi trường của nhà máy.
Hệ thống quạt
Quạt tạo lưu lượng và áp suất cần thiết cho dòng khí tuần hoàn. Khi lựa chọn cần xem xét:
- Lưu lượng và áp suất.
- Trở lực bộ lọc.
- Số lượng, vị trí vòi phun.
- Điều kiện vận hành và độ ồn.
Cấu hình phù hợp giúp đảm bảo dòng khí theo thiết kế mà không gây tiêu hao năng lượng không cần thiết.
Bộ lọc khí
Không khí tuần hoàn được lọc trước khi cấp trở lại buồng. Tùy cấu hình, hệ thống có thể gồm lọc sơ bộ và HEPA hoặc các cấp lọc khác theo yêu cầu.
Khi bộ lọc bẩn, chênh áp tăng có thể làm thay đổi lưu lượng và vận tốc dòng khí. Vì vậy cần tính đến khả năng kiểm tra, thay thế và bảo trì lọc.
Vòi phun khí
Vòi phun trực tiếp phân phối dòng khí đến người hoặc vật thể. Hiệu quả phụ thuộc vào:
- Số lượng vòi.
- Vị trí, hướng và góc phun.
- Phạm vi bao phủ.
- Khoảng cách đến đối tượng.
Cách bố trí cần phù hợp với kích thước và mục đích sử dụng của Air Shower.
Hệ thống cửa liên động
Air Shower thường sử dụng hai cửa để kiểm soát luồng di chuyển. Hệ thống liên động kiểm soát trạng thái đóng – mở cửa theo chu trình, hạn chế hai cửa mở đồng thời.
Qua đó, thiết bị hỗ trợ kiểm soát luồng người và hạn chế trao đổi không khí không kiểm soát.
Hệ thống điều khiển
Hệ thống điều khiển quản lý chu trình vận hành, thường gồm:
- Bộ điều khiển.
- Cảm biến cửa.
- Bộ hẹn giờ.
- Nút dừng khẩn cấp.
- Đèn hoặc bảng báo trạng thái.
Tùy yêu cầu, hệ thống có thể điều chỉnh thời gian thổi và tích hợp với kiểm soát ra vào.
Đèn chiếu sáng và phụ kiện
Tùy cấu hình, Air Shower có thể tích hợp:
- Đèn LED.
- Cảm biến.
- Khóa điện.
- Cửa kính quan sát.
- Thiết bị cảnh báo.
Phụ kiện nên được lựa chọn dựa trên nhu cầu vận hành, mức độ tự động hóa và khả năng bảo trì.
Bảng cấu tạo và chức năng
| Bộ phận | Chức năng chính |
| Quạt | Tạo lưu lượng và áp suất |
| Bộ lọc | Làm sạch không khí cấp |
| Vòi phun | Phân phối luồng khí |
| Buồng | Tạo không gian thổi khí |
| Cửa liên động | Kiểm soát ra vào |
| Bộ điều khiển | Điều khiển chu trình |
| Cảm biến | Giám sát trạng thái |
| Đèn | Chiếu sáng và báo trạng thái |
Nguyên lý hoạt động của buồng thổi khí
Nguyên lý hoạt động của Air Shower có thể hiểu đơn giản là lọc – tuần hoàn – phun khí – cuốn hạt – thu hồi khí. Quá trình này được kết hợp với hệ thống cửa liên động để kiểm soát luồng ra vào.
Bước 1 – Người hoặc vật thể đi vào buồng
Cửa phía ngoài được mở để người hoặc vật thể đi vào Air Shower.
Sau khi đối tượng vào đúng vị trí, cửa được đóng lại. Cảm biến cửa xác nhận trạng thái và gửi tín hiệu về hệ thống điều khiển.
Bước 2 – Hệ thống liên động được kích hoạt
Sau khi cửa phía ngoài đóng, hệ thống liên động kiểm soát cửa phía phòng sạch.
Trong thời gian thổi, cửa phía phòng sạch chưa được phép mở theo logic vận hành đã cài đặt.
Chu trình chỉ bắt đầu khi các điều kiện cần thiết được đáp ứng.
Bước 3 – Không khí được lọc và đưa đến vòi phun
Quạt tạo dòng khí tuần hoàn trong hệ thống. Không khí được đưa qua bộ lọc trước khi đến hệ thống vòi phun.
Tùy thiết kế, cấu hình quạt và bộ lọc có thể được bố trí khác nhau giữa các sản phẩm.
Bước 4 – Dòng khí tác động lên bề mặt
Dòng khí sau lọc được phun qua các vòi với hướng và vị trí đã thiết kế.
Dòng khí tác động lên trang phục hoặc bề mặt vật thể, hỗ trợ làm bong các hạt bám lỏng. Các hạt này được cuốn theo dòng khí về khu vực hồi.
Mức độ tác động phụ thuộc vào nhiều yếu tố như:
- Vận tốc dòng khí.
- Hướng phun.
- Số lượng vòi.
- Độ bao phủ.
- Thời gian chu trình.
- Vị trí của người hoặc vật thể.
Bước 5 – Không khí được thu hồi và tuần hoàn
Không khí được thu về khoang hồi và tiếp tục đi qua cụm quạt – lọc.
Sau đó, không khí được đưa trở lại hệ thống vòi phun.
Quá trình tuần hoàn tiếp tục trong khoảng thời gian đã cài đặt.
Bước 6 – Kết thúc chu trình
Khi thời gian thổi kết thúc, quạt dừng hoặc chuyển về chế độ thiết kế tùy cấu hình.
Hệ thống điều khiển cho phép cửa phía phòng sạch mở. Người hoặc vật thể sau đó có thể di chuyển sang khu vực tiếp theo.
Sơ đồ nguyên lý tổng quát:
Không khí hồi → Cụm quạt – lọc → Vòi phun → Người/vật thể → Cửa hồi khí → Tuần hoàn
Thứ tự bố trí quạt và bộ lọc có thể khác nhau tùy cấu tạo của từng sản phẩm.

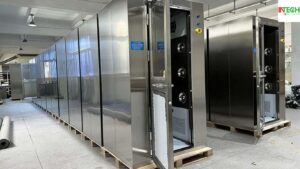

Các loại buồng thổi khí phổ biến hiện nay
Buồng thổi khí có thể được thiết kế với nhiều kiểu cửa và hướng di chuyển khác nhau. Việc lựa chọn cần dựa trên diện tích lắp đặt, lưu lượng người hoặc hàng hóa, yêu cầu tự động hóa và cách tổ chức luồng di chuyển trong nhà máy.
Air Shower một cánh cửa cơ
Đây là cấu hình sử dụng cửa mở thủ công, có thể kết hợp tay co thủy lực.
Ưu điểm của dòng này là kết cấu tương đối đơn giản, dễ sử dụng và bảo trì. Thiết bị phù hợp với những khu vực có không gian hạn chế và mật độ sử dụng không quá cao.
Chi phí đầu tư thường thấp hơn so với cấu hình cửa tự động. Tuy nhiên, khi thiết kế cần kiểm tra chính xác cách bố trí cửa, luồng vào – ra và hệ thống liên động.
Tham khảo: Air Shower một cánh cửa cơ.
Air Shower cửa trượt một cánh
Cấu hình này sử dụng một cánh cửa trượt thay cho cửa mở quay.
Ưu điểm nổi bật là cửa không cần không gian mở cánh, do đó phù hợp với hành lang hẹp hoặc khu vực có diện tích thao tác hạn chế.
Cửa có thể vận hành bằng tay hoặc tự động tùy cấu hình. Với loại cửa này, cần tính đến khoảng trống dành cho ray, motor và không gian bảo trì.
Tham khảo: Air Shower cửa trượt một cánh.
Air Shower cửa cơ hai cánh
Air Shower cửa cơ hai cánh sử dụng hai cánh cửa mở cơ và thường tạo kích thước thông thủy lớn hơn.
Cấu hình này phù hợp với:
- Hàng hóa.
- Xe đẩy.
- Thiết bị.
- Các vật thể có kích thước lớn.
Khi lựa chọn cần xem xét chiều rộng cửa, tải trọng sàn và không gian cần thiết để mở cánh.
Tham khảo: Air Shower cửa cơ hai cánh.
Air Shower cửa trượt hai cánh
Hai cánh cửa trượt sang hai bên giúp tạo lối đi rộng mà không chiếm nhiều diện tích phía trước và phía sau thiết bị.
Dòng này phù hợp với hàng hóa, xe đẩy hoặc khu vực có tần suất di chuyển tương đối cao.
Có thể tích hợp cảm biến và hệ thống đóng mở tự động. Tuy nhiên, cần kiểm tra kỹ motor, ray trượt, cảm biến an toàn và không gian bảo trì.
Tham khảo: Air Shower cửa trượt hai cánh.
Air Shower cửa mở vuông góc
Ở cấu hình này, cửa vào và cửa ra được bố trí theo hai hướng vuông góc.
Thiết kế phù hợp với những mặt bằng không thể bố trí luồng di chuyển theo đường thẳng. Đây cũng là phương án có thể được sử dụng để tối ưu hành lang và tổ chức luồng người hoặc vật liệu.
Khi thiết kế cần xem xét hướng mở cửa, không gian thao tác và khả năng giao cắt giữa các luồng di chuyển.
Tham khảo: Air Shower cửa mở vuông góc.
Air Shower cửa cuốn
Air Shower cửa cuốn sử dụng cửa cuốn thay cho cửa mở quay hoặc cửa trượt ngang.
Cấu hình này phù hợp với:
- Hàng hóa kích thước lớn.
- Xe đẩy.
- Pallet.
- Thiết bị.
Ưu điểm là không cần không gian mở cánh sang hai bên hoặc phía trước. Hệ thống có thể tích hợp motor, cảm biến và điều khiển tự động.
Khi lựa chọn cần xem xét tốc độ đóng mở, kích thước thông thủy, cơ chế an toàn và khả năng bảo trì.
Tham khảo: Air Shower cửa cuốn.
Air Shower dạng đường hầm
Air Shower dạng đường hầm có chiều dài và không gian lớn hơn so với các cấu hình thông thường.
Thiết bị phù hợp với nhà máy có lưu lượng nhân sự hoặc hàng hóa cao. Tùy thiết kế, có thể bố trí nhiều cụm vòi phun dọc theo tuyến di chuyển.
Cấu hình này có thể phục vụ nhiều người, xe đẩy hoặc vật thể trong một chu trình, đồng thời hỗ trợ giảm thời gian chờ tại khu vực ra vào.
Kích thước, số lượng vòi phun, thời gian chu trình và chế độ vận hành có thể được tùy chỉnh theo yêu cầu của dự án.
Tham khảo: Air Shower dạng đường hầm.
Bảng so sánh các dòng Air Shower
| Dòng sản phẩm | Đặc điểm chính | Phù hợp với |
| Một cánh cửa cơ | Kết cấu đơn giản, mở thủ công | Không gian nhỏ, mật độ sử dụng thấp |
| Cửa trượt một cánh | Không chiếm diện tích mở cửa | Hành lang hoặc mặt bằng hẹp |
| Cửa cơ hai cánh | Kích thước thông thủy lớn | Hàng hóa, xe đẩy, thiết bị |
| Cửa trượt hai cánh | Lối đi rộng, dễ tự động hóa | Hàng hóa và khu vực sử dụng thường xuyên |
| Cửa mở vuông góc | Luồng vào – ra đổi hướng | Mặt bằng không bố trí được dạng thẳng |
| Cửa cuốn | Phù hợp cửa kích thước lớn | Xe đẩy, pallet và hàng hóa |
| Dạng đường hầm | Công suất phục vụ lớn | Nhà máy có mật độ di chuyển cao |
Lưu ý: Các dòng trên chủ yếu được phân biệt theo kết cấu cửa, hướng di chuyển và quy mô thiết bị. Mỗi dòng vẫn có thể tùy chỉnh kích thước, vật liệu, hệ thống quạt – lọc, số lượng vòi phun và phương thức điều khiển theo yêu cầu dự án.
Buồng thổi khí khác gì với Airlock và Pass Box?
Trong thiết kế phòng sạch, Air Shower, Airlock và Pass Box đều có thể xuất hiện ở khu vực chuyển tiếp. Tuy nhiên, chức năng của từng thiết bị không giống nhau.
Buồng thổi khí và Airlock
Airlock chủ yếu tạo ra vùng đệm và hỗ trợ kiểm soát trao đổi không khí giữa các khu vực.
Trong khi đó, Air Shower bổ sung tác động của dòng khí lên người hoặc vật thể nhằm hỗ trợ loại bỏ các hạt bám trên bề mặt.
Hai giải pháp có thể được kết hợp trong một quy trình kiểm soát nhiễm bẩn tùy yêu cầu của công trình.
Buồng thổi khí và Pass Box
Pass Box được sử dụng chủ yếu để chuyển vật liệu giữa các khu vực có mức độ sạch khác nhau.
Pass Box không nhất thiết có chức năng thổi khí lên người hoặc vật thể như Air Shower. Một số loại Pass Box động có thể được trang bị hệ thống lọc và tuần hoàn khí.
Do đó, khi lựa chọn thiết bị cần xác định rõ đối tượng cần kiểm soát là người, vật thể hay hàng hóa.
Bảng so sánh
| Thiết bị | Chức năng chính | Đối tượng |
| Air Shower | Hỗ trợ loại bỏ hạt trên bề mặt | Người/vật thể |
| Airlock | Tạo vùng đệm | Người/vật thể |
| Pass Box | Chuyển vật liệu | Hàng hóa |
| Clean Booth | Tạo vùng sạch cục bộ | Người/sản phẩm |
Những thông số kỹ thuật cần quan tâm khi lựa chọn Air Shower
Lựa chọn Air Shower không chỉ dựa vào kích thước hoặc công suất quạt. Cần đánh giá đồng thời dòng khí, khả năng phục vụ, mặt bằng và điều kiện vận hành để thiết bị đáp ứng đúng nhu cầu nhà máy.
Lưu lượng, vận tốc và phân bố dòng khí
Cần xem xét:
- Lưu lượng tuần hoàn.
- Vận tốc tại vòi phun và điều kiện đo.
- Số lượng, vị trí và hướng vòi phun.
- Mức độ bao phủ trên người hoặc hàng hóa.
Không nên chỉ đánh giá thiết bị qua vận tốc tại một điểm mà cần xem xét sự phân bố dòng khí trên toàn bộ khu vực.
Thời gian chu trình
Thời gian chu trình cần cân bằng giữa hiệu quả kiểm soát nhiễm bẩn và năng lực phục vụ. Chu trình quá ngắn có thể giảm thời gian tác động của dòng khí, trong khi chu trình quá dài dễ gây ùn tắc và ảnh hưởng năng suất.
Cấu hình quạt và bộ lọc
Các yếu tố cần kiểm tra gồm:
- Lưu lượng và áp suất quạt.
- Loại quạt và cấp lọc.
- Chênh áp bộ lọc.
- Khả năng kiểm tra, thay thế lọc.
- Độ ổn định và mức tiêu thụ điện.
Cần tính đến tình trạng bộ lọc khi trở lực tăng theo thời gian để đảm bảo lưu lượng và vận tốc dòng khí duy trì ổn định.
Kích thước và công suất sử dụng
Kích thước thiết bị phải phù hợp với đối tượng sử dụng, bao gồm:
- Kích thước tổng thể và thông thủy.
- Số người mỗi chu trình.
- Kích thước hàng hóa, pallet hoặc xe đẩy.
- Số lượt sử dụng mỗi giờ.
- Lưu lượng vào giờ cao điểm.
Với Cargo Air Shower, cần tính cả không gian thao tác và khả năng di chuyển của xe đẩy, không chỉ kích thước hàng hóa.
Cửa, liên động và an toàn
Cần kiểm tra số lượng cửa, hướng mở, hệ thống liên động, cảm biến cửa, nút dừng khẩn cấp và cảnh báo lỗi. Đồng thời, thiết bị nên có phương án xử lý khi mất điện hoặc xảy ra sự cố, cũng như khả năng tích hợp với hệ thống kiểm soát ra vào nếu cần.
Vật liệu và khả năng vệ sinh
Vật liệu cần phù hợp với môi trường và phương pháp vệ sinh, có thể xem xét:
- Inox hoặc thép sơn phủ.
- Bề mặt nhẵn, ít khe hở.
- Khả năng chống ăn mòn và hóa chất vệ sinh.
Thiết kế dễ vệ sinh giúp hạn chế vị trí tích tụ bụi và thuận tiện cho bảo trì.
Độ ồn và nguồn điện
Cần xem xét:
- Độ ồn và điều kiện đo.
- Công suất quạt.
- Điện áp, tần số.
- Thời gian và tần suất hoạt động.
Các thông số này nên được đánh giá theo điều kiện vận hành thực tế của nhà máy.
Khả năng kiểm tra và nghiệm thu
Trước khi bàn giao, nên xác định rõ các hạng mục kiểm tra như:
- Ngoại quan và hoạt động của quạt.
- Cửa, liên động và chức năng an toàn.
- Vận tốc hoặc lưu lượng theo thiết kế.
- Tình trạng bộ lọc.
- Hệ thống điều khiển.
Xác định tiêu chí nghiệm thu ngay từ đầu giúp đảm bảo thiết bị đáp ứng yêu cầu thiết kế và vận hành thực tế.
Cách lựa chọn buồng thổi khí phù hợp cho nhà máy
Lựa chọn Air Shower cho người
Với Air Shower dành cho người, cần xác định:
- Số người mỗi lượt và lưu lượng sử dụng theo giờ.
- Kích thước thông thủy và hướng di chuyển.
- Thời gian chu trình.
- Không gian thao tác và nguy cơ ùn tắc.
Nếu nhà máy có lượng nhân sự lớn vào giờ cao điểm, nên tính theo lưu lượng sử dụng thực tế tại thời điểm cao nhất thay vì số người trung bình.
Lựa chọn Cargo Air Shower cho hàng hóa
Cargo Air Shower cần phù hợp với kích thước hàng hóa và phương tiện vận chuyển. Các yếu tố cần xem xét gồm:
- Kích thước, tải trọng hàng hóa.
- Kích thước xe đẩy và tải trọng sàn.
- Kích thước cửa, vị trí vòi phun.
- Hướng mở cửa và không gian thao tác.
Với hàng hóa lớn, cần đặc biệt lưu ý kích thước thông thủy và khả năng di chuyển của xe đẩy trong buồng.
Lựa chọn theo lưu lượng sử dụng
Có thể tham khảo công thức:
Công suất phục vụ = Số người hoặc lượt hàng mỗi chu trình × Số chu trình mỗi giờ
Khi tính số chu trình, cần tính cả thời gian đi vào, đóng cửa, thổi khí, mở cửa và đi ra. Điều này giúp đánh giá đúng năng lực phục vụ và hạn chế ùn tắc tại cửa phòng sạch.
Lựa chọn theo mặt bằng và luồng di chuyển
Mặt bằng quyết định đáng kể đến loại Air Shower phù hợp. Cần xem xét:
- Dạng bố trí thẳng, chữ L hoặc chữ U.
- Luồng vào – ra và phân tách người, vật liệu.
- Không gian lắp đặt, mở cửa và bảo trì.
Thiết bị có thông số tốt nhưng không phù hợp mặt bằng vẫn có thể gây khó khăn khi vận hành.
Lựa chọn theo điều kiện vận hành
Ngoài lưu lượng, cần xác định:
- Tần suất sử dụng và độ ẩm môi trường.
- Khả năng tiếp xúc hóa chất.
- Yêu cầu vệ sinh và độ ồn.
- Nguồn điện và khả năng cung cấp phụ tùng.
Các yếu tố này là cơ sở để lựa chọn vật liệu, quạt, bộ lọc, cửa, hệ thống điều khiển và phụ kiện phù hợp với điều kiện thực tế của nhà máy.
Hướng dẫn sử dụng và bảo trì buồng thổi khí
Quy trình sử dụng Air Shower cho người
Để đảm bảo thiết bị hoạt động đúng chức năng, người sử dụng nên tuân thủ quy trình đã được nhà máy quy định.
Quy trình tham khảo:
- Hoàn thành quy trình thay trang phục.
- Kiểm tra và đóng kín trang phục.
- Mở cửa phía ngoài và đi vào buồng.
- Đứng đúng vị trí theo hướng dẫn.
- Không che khuất vòi phun và cửa hồi.
- Chờ hoàn tất chu trình.
- Chỉ mở cửa khi hệ thống cho phép.
Người sử dụng không nên tự ý thay đổi thời gian chu trình hoặc vô hiệu hóa hệ thống liên động nếu không có quy trình được phê duyệt.
Quy trình sử dụng Cargo Air Shower
Đối với hàng hóa, nên thực hiện:
- Vệ sinh sơ bộ hàng hóa.
- Kiểm tra kích thước và tải trọng.
- Đưa hàng hóa vào đúng vị trí.
- Hạn chế che khuất vòi phun và cửa hồi.
- Đóng cửa và thực hiện đầy đủ chu trình.
- Không mở cửa trước khi chu trình kết thúc.
Cách bố trí hàng hóa trong buồng cần đảm bảo dòng khí có thể tiếp cận các bề mặt cần kiểm soát.
Những hạng mục cần kiểm tra, bảo trì
Các bộ phận cần được kiểm tra định kỳ gồm:
- Lọc sơ cấp.
- Bộ lọc HEPA.
- Quạt và motor.
- Vòi phun.
- Cửa và lưới hồi khí.
- Khóa liên động.
- Cảm biến cửa.
- Bộ điều khiển.
- Đèn và thiết bị cảnh báo.
Tần suất kiểm tra cần căn cứ vào tần suất sử dụng, điều kiện môi trường, tình trạng thiết bị và yêu cầu vận hành của nhà máy.
Dấu hiệu thiết bị cần được kiểm tra
Một số dấu hiệu có thể cho thấy Air Shower cần được kiểm tra:
- Lưu lượng hoặc vận tốc giảm.
- Độ ồn tăng bất thường.
- Thiết bị rung mạnh.
- Dòng khí phân bố không đều.
- Chu trình hoạt động không đúng cài đặt.
- Cửa liên động hoạt động không ổn định.
- Xuất hiện cảnh báo bộ lọc.
- Có bụi bẩn tích tụ tại cửa hồi.
Khi xuất hiện các dấu hiệu này, không nên chỉ tăng thời gian thổi để xử lý tạm thời. Cần kiểm tra nguyên nhân tại quạt, bộ lọc, vòi phun, cửa hồi hoặc hệ thống điều khiển.
Quy trình thiết kế và lắp đặt buồng thổi khí
Bước 1 – Khảo sát hiện trạng
Trước khi lựa chọn thiết bị, cần khảo sát:
- Mặt bằng.
- Luồng người.
- Luồng vật liệu.
- Kích thước hàng hóa.
- Kích thước xe đẩy.
- Không gian lắp đặt.
- Nguồn điện.
- Hệ thống điều khiển hiện hữu.
Khảo sát thực tế giúp xác định loại Air Shower và hướng bố trí phù hợp.
Bước 2 – Xác định yêu cầu kỹ thuật
Từ dữ liệu khảo sát, cần xác định:
- Kích thước thiết bị.
- Công suất sử dụng.
- Cấu hình quạt – lọc.
- Số lượng và vị trí vòi phun.
- Vật liệu.
- Cửa.
- Hệ thống liên động.
- Phương thức điều khiển.
Bước 3 – Thiết kế và duyệt cấu hình
Hồ sơ thiết kế có thể bao gồm:
- Bản vẽ bố trí.
- Kích thước thông thủy.
- Hướng mở cửa.
- Sơ đồ luồng khí.
- Sơ đồ điện và điều khiển.
- Phương án phối hợp với phòng sạch.
Việc duyệt cấu hình trước sản xuất giúp hạn chế thay đổi phát sinh trong quá trình lắp đặt.
Bước 4 – Sản xuất, cung cấp và lắp đặt
Quá trình triển khai gồm:
- Kiểm tra vật liệu.
- Gia công.
- Lắp ráp.
- Kiểm tra trước khi giao.
- Vận chuyển.
- Lắp đặt tại công trình.
- Kết nối điện và điều khiển.
Bước 5 – Chạy thử và bàn giao
Sau khi lắp đặt cần tiến hành chạy thử và kiểm tra:
- Hoạt động của quạt.
- Cửa và liên động.
- Dòng khí.
- Hệ thống điều khiển.
- Chức năng an toàn.
Cuối cùng, đơn vị triển khai hướng dẫn vận hành và hoàn thiện hồ sơ bàn giao theo phạm vi dự án.
Báo giá buồng thổi khí phụ thuộc vào yếu tố nào?
Không có một mức giá cố định cho mọi loại Air Shower. Chi phí phụ thuộc vào cấu hình, kích thước, vật liệu và phạm vi cung cấp.
| Yếu tố | Vì sao ảnh hưởng đến giá |
| Kích thước | Ảnh hưởng lượng vật liệu và công suất |
| Đối tượng sử dụng | Quyết định kích thước và kết cấu |
| Vật liệu | Khác nhau về gia công và chống ăn mòn |
| Quạt – lọc | Ảnh hưởng lưu lượng, áp suất và hiệu suất |
| Vòi phun | Phụ thuộc số lượng, vị trí và hướng thổi |
| Cửa liên động | Ảnh hưởng phần cơ khí và điều khiển |
| Cấu hình tùy chỉnh | Tăng yêu cầu thiết kế, sản xuất |
| Lắp đặt | Phụ thuộc vị trí và phạm vi kết nối |
Khi yêu cầu báo giá, doanh nghiệp nên cung cấp tối thiểu thông tin về đối tượng sử dụng, kích thước, lưu lượng, mặt bằng và yêu cầu vận hành.
Báo giá cũng cần làm rõ phạm vi:
- Thiết bị.
- Vận chuyển.
- Lắp đặt.
- Kết nối.
- Chạy thử.
- Hướng dẫn vận hành.
- Bảo hành.
- Phụ tùng và dịch vụ sau bán hàng.
Do đó, không nên lựa chọn Air Shower chỉ dựa trên giá mua ban đầu. Một cấu hình giá thấp nhưng không phù hợp với lưu lượng sử dụng hoặc khó bảo trì có thể làm tăng chi phí vận hành về sau.
Giải pháp buồng thổi khí từ INTECH Air & Clean Tech
INTECH Air & Clean Tech là đơn vị thuộc INTECH Group, cung cấp và triển khai các giải pháp Air Shower phục vụ nhà máy và phòng sạch với nhiều cấu hình khác nhau.
Các dòng thiết bị có thể được lựa chọn theo nhu cầu thực tế như:
- Air Shower cửa cơ.
- Air Shower cửa trượt.
- Air Shower cửa cuốn.
- Air Shower cửa mở vuông góc.
- Air Shower dạng đường hầm.
Thay vì chỉ lựa chọn thiết bị theo kích thước có sẵn, cấu hình có thể được tư vấn dựa trên đối tượng sử dụng, lưu lượng di chuyển, mặt bằng và yêu cầu vận hành.
Các hạng mục có thể tùy chỉnh gồm:
- Kích thước.
- Vật liệu.
- Quạt – lọc.
- Vòi phun.
- Cửa.
- Hệ thống liên động.
- Bộ điều khiển.
- Các phụ kiện đi kèm.
Quy trình triển khai có thể bao gồm khảo sát, tư vấn cấu hình, sản xuất, lắp đặt, chạy thử và hướng dẫn vận hành. Sau khi bàn giao, doanh nghiệp có thể được hỗ trợ các hạng mục bảo hành, bảo trì, cung cấp bộ lọc và linh kiện thay thế.
Nếu doanh nghiệp đang cần lựa chọn buồng thổi khí cho người, Cargo Air Shower hoặc Air Shower cho dây chuyền có lưu lượng lớn, nên xác định rõ yêu cầu sử dụng và mặt bằng trước khi chốt cấu hình.
FAQ – Câu hỏi thường gặp về buồng thổi khí
Buồng thổi khí là gì?
Buồng thổi khí là thiết bị sử dụng dòng khí sạch để tác động lên người hoặc vật thể, hỗ trợ làm bong và cuốn các hạt bụi bám trên bề mặt trước khi đi vào khu vực kiểm soát.
Buồng thổi khí có tác dụng gì?
Air Shower hỗ trợ giảm lượng bụi và hạt bám trên người, quần áo hoặc vật thể; đồng thời có thể kết hợp cửa liên động để kiểm soát luồng ra vào giữa khu vực thông thường và phòng sạch.
Buồng thổi khí có bắt buộc trong mọi phòng sạch không?
Không phải mọi phòng sạch đều bắt buộc phải sử dụng Air Shower. Việc bố trí thiết bị phụ thuộc vào yêu cầu kiểm soát nhiễm bẩn, quy trình ra vào, đối tượng sử dụng và thiết kế tổng thể của công trình.
Buồng thổi khí có thay thế được phòng thay đồ không?
Không. Air Shower và phòng thay đồ có chức năng khác nhau. Phòng thay đồ phục vụ quy trình thay trang phục, trong khi Air Shower hỗ trợ loại bỏ các hạt bám trên bề mặt thông qua dòng khí.
Buồng thổi khí sử dụng loại lọc nào?
Tùy cấu hình, Air Shower có thể sử dụng lọc sơ bộ và HEPA cùng các cấp lọc phù hợp với yêu cầu thiết kế. Cấu hình cụ thể cần được xác định theo ứng dụng và điều kiện vận hành.
Bao lâu cần thay bộ lọc buồng thổi khí?
Không nên áp dụng một khoảng thời gian cố định cho mọi thiết bị. Thời điểm thay lọc cần căn cứ vào tình trạng chênh áp, lưu lượng, điều kiện sử dụng, mức độ bụi và hướng dẫn bảo trì của thiết bị.
Buồng thổi khí có dùng cho hàng hóa được không?
Có. Cargo Air Shower được thiết kế để phục vụ hàng hóa, vật liệu, xe đẩy hoặc thiết bị. Kích thước buồng, cửa, vòi phun và tải trọng cần được lựa chọn dựa trên kích thước và phương thức vận chuyển thực tế.
Buồng thổi khí là một phần quan trọng trong giải pháp kiểm soát nhiễm bẩn tại khu vực chuyển tiếp của phòng sạch. Để thiết bị phát huy hiệu quả, doanh nghiệp cần lựa chọn đúng cấu hình dựa trên đối tượng sử dụng, lưu lượng di chuyển, mặt bằng và yêu cầu vận hành thực tế.
INTECH Air & Clean Tech cung cấp và tư vấn các giải pháp Air Shower đa dạng cho người, hàng hóa và nhà máy có nhu cầu lưu lượng lớn. Liên hệ INTECH Air & Clean Tech để được tư vấn cấu hình buồng thổi khí phù hợp với yêu cầu và điều kiện thực tế của công trình.
Tin liên quan
