Air Handling Unit (AHU) là thiết bị trung tâm đóng vai trò then chốt trong hệ thống HVAC tại các công trình hiện đại như nhà máy sản xuất, phòng sạch, bệnh viện, trung tâm thương mại hay tòa nhà văn phòng. Thiết bị này đảm nhận nhiệm vụ xử lý và phân phối không khí theo những yêu cầu kỹ thuật khắt khe nhất, giúp duy trì môi trường làm việc thoải mái, đồng thời tác động trực tiếp đến chất lượng sản phẩm và hiệu quả vận hành của toàn bộ hệ thống.
Thiết bị này có cấu tạo như thế nào, hoạt động ra sao và được ứng dụng trong những lĩnh vực nào? Bài viết dưới đây của INTECH Air & Cleantech sẽ giúp bạn hiểu toàn diện về hệ thống AHU từ góc độ kỹ thuật và thực tế triển khai dự án.
Nội dung bài viết:
1. Air Handling Unit (AHU) là gì?
Air Handling Unit (AHU) là thiết bị xử lý không khí trung tâm, một bộ phận quan trọng trong hệ thống HVAC (Heating, Ventilation, and Air Conditioning). Thiết bị này có chức năng chính là điều hòa, xử lý không khí thông qua việc lọc bụi, điều chỉnh nhiệt độ và độ ẩm để cung cấp nguồn khí sạch vào không gian sử dụng. AHU hoạt động như một nhà máy thu nhỏ, đảm bảo luồng không khí bên trong luôn đạt yêu cầu về độ sạch và tiêu chuẩn môi trường.
AHU thường được lắp đặt trong các hệ thống điều hòa trung tâm, kết hợp với Chiller hoặc hệ thống DX (Direct Expansion) để tạo ra môi trường không khí đạt yêu cầu về nhiệt độ, độ ẩm và độ sạch.
Có thể hiểu đơn giản, AHU giống như một “nhà máy xử lý không khí thu nhỏ”, nơi không khí được thu gom, làm sạch, điều hòa và phân phối đến không gian cần sử dụng.
2. Vai trò của AHU trong hệ thống điều hòa trung tâm và HVAC
AHU là thiết bị cốt lõi quyết định chất lượng không khí trong công trình. Nó không chỉ đơn thuần là làm lạnh, mà còn đảm nhận việc luân chuyển không khí tươi, pha trộn không khí tuần hoàn để duy trì chất lượng không khí bên trong. Nhờ sự kết hợp chặt chẽ với Chiller hoặc hệ thống VRV/VRF, AHU giúp kiểm soát không khí trong khu vực theo các thông số kỹ thuật yêu cầu.
2.1 Lọc sạch không khí
AHU loại bỏ bụi bẩn, vi khuẩn, tạp chất và các hạt ô nhiễm thông qua hệ thống lọc nhiều cấp.
Điều này đặc biệt quan trọng trong:
• Nhà máy dược phẩm
• Nhà máy điện tử
• Bệnh viện
• Phòng thí nghiệm
• Nhà máy thực phẩm
2.2 Kiểm soát nhiệt độ
AHU giúp duy trì nhiệt độ ổn định theo yêu cầu sản xuất hoặc vận hành.
Ví dụ cụ thể:
• Nhà máy điện tử: 22 ± 2°C
• Phòng sạch dược phẩm: 20 – 24°C
• Văn phòng: 24 – 26°C
2.3 Điều chỉnh độ ẩm
Độ ẩm quá cao hoặc quá thấp đều có thể ảnh hưởng đến chất lượng sản phẩm.
AHU giúp kiểm soát độ ẩm trong khoảng cho phép, đặc biệt quan trọng đối với:
• Sản xuất vi mạch
• Dược phẩm
• In ấn
• Thực phẩm
2.4 Cung cấp gió tươi
AHU đưa lượng không khí tươi cần thiết từ bên ngoài vào công trình, giúp cải thiện chất lượng không khí trong nhà (IAQ).
2.5 Duy trì áp suất phòng
Trong các hệ thống phòng sạch, AHU góp phần tạo áp suất dương hoặc áp suất âm để ngăn ngừa nhiễm chéo.

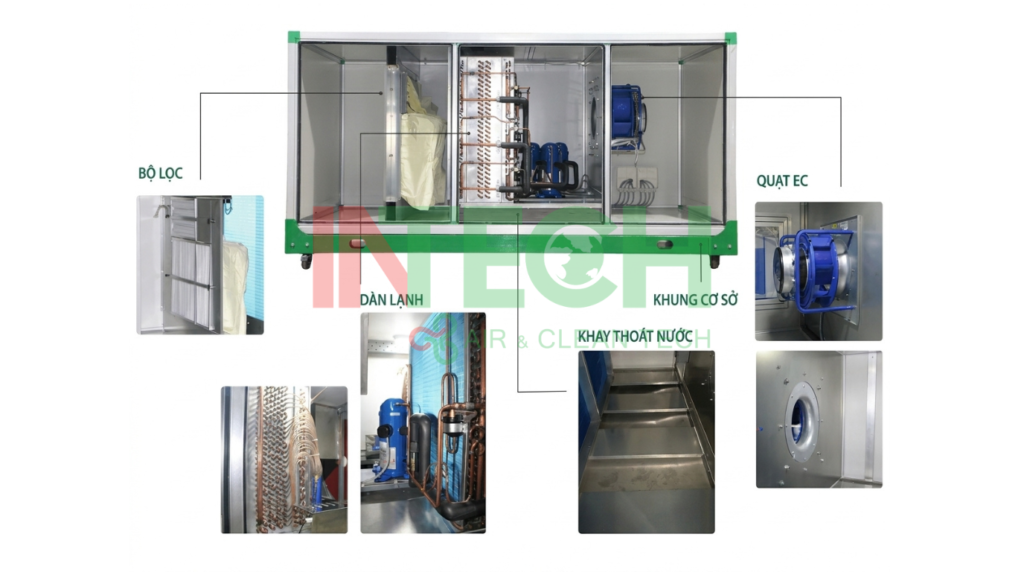

3. Cấu tạo của Air Handling Unit (AHU)
Một AHU tiêu chuẩn thường bao gồm nhiều module được lắp ghép với nhau.
3.1 Khung vỏ AHU và kết cấu bảo vệ thiết bị
Khung vỏ AHU thường được cấu tạo từ các tấm panel cách nhiệt (thường là foam PU hoặc PIR) kẹp giữa hai lớp thép mạ kẽm sơn tĩnh điện hoặc inox 304. Cấu trúc này đảm bảo thiết bị có độ cứng vững cao, khả năng cách nhiệt tốt để tránh đọng sương trên bề mặt vỏ. Các mối nối được xử lý bằng gioăng cao su chuyên dụng để đảm bảo độ kín khít, giảm thiểu thất thoát không khí.
Khung vỏ được chế tạo từ:
• Tôn mạ kẽm sơn tĩnh điện
• Inox 304
• Inox 316
Panel cách nhiệt thường sử dụng:
• PU Foam
• PIR Foam
• Rockwool
Đặc điểm:
• Chống thất thoát nhiệt
• Chống ngưng tụ
• Độ kín khí cao
• Độ bền lâu dài
3.2 Bộ lọc không khí
Đây là bộ phận quan trọng nhất của AHU quyết định đến độ sạch của không khí đầu ra. AHU thường tích hợp hệ thống lọc đa cấp, bắt đầu bằng lọc sơ cấp (G4) để loại bỏ bụi thô, sau đó đến lọc thứ cấp (F7/F8) và cuối cùng là lọc HEPA (H13/H14) đối với các ứng dụng phòng sạch. Hệ thống lọc này không chỉ bảo vệ con người mà còn bảo vệ chính các linh kiện bên trong AHU khỏi bụi bẩn tích tụ.
Tùy ứng dụng, AHU có thể sử dụng:
Lọc sơ cấp (Pre Filter)
• Cấp G3 – G4
• Giữ bụi thô
• Bảo vệ các cấp lọc phía sau
Lọc trung gian (Medium Filter)
• F5 – F9
• Loại bỏ bụi mịn
Lọc HEPA
• H13 hoặc H14
• Hiệu suất lên tới 99,95 – 99,995%
Ứng dụng:
• Phòng sạch GMP
• Nhà máy bán dẫn
• Phòng mổ bệnh viện
3.3 Dàn trao đổi nhiệt (Cooling Coil/ Heating Coil)
Dàn trao đổi nhiệt là bộ phận thực hiện quá trình làm lạnh hoặc sưởi ấm dòng khí. Coil thường được làm từ các ống đồng với cánh nhôm hoặc cánh đồng được sắp xếp dày đặc để tối ưu hóa diện tích tiếp xúc. Luồng môi chất lạnh (nước lạnh hoặc gas lạnh) sẽ chạy trong ống, trao đổi nhiệt với luồng không khí đi qua dàn để đạt được nhiệt độ mong muốn.
– Cooling Coil thực hiện quá trình làm lạnh không khí.
Thông thường được cấu tạo bởi:
• Ống đồng
• Cánh nhôm
• Nước lạnh từ Chiller
Không khí đi qua coil sẽ giảm nhiệt độ và giảm độ ẩm.
– Heating Coil
Sử dụng khi cần gia nhiệt.
Có thể là:
• Coil nước nóng
• Coil điện
• Coil hơi nước
3.4 Quạt cấp gió
Quạt là bộ phận tạo lưu lượng khí. Quạt cấp đóng vai trò tạo lực đẩy, vận chuyển dòng khí qua hệ thống ống gió đến các khu vực cần xử lý. Hiện nay, các quạt cấp thường là loại quạt ly tâm hoặc quạt Plug fan công nghệ mới, tích hợp động cơ EC hiệu suất cao, cho phép điều chỉnh tốc độ gió linh hoạt bằng biến tần. Việc điều khiển quạt giúp tối ưu hóa năng lượng tiêu thụ dựa trên nhu cầu thực tế của nhà máy.
Các loại phổ biến:
• Quạt ly tâm
• Plug Fan
• EC Fan
Hiện nay Plug Fan EC đang được sử dụng rộng rãi nhờ khả năng tiết kiệm điện năng.
3.5 Bộ tạo ẩm hoặc tách ẩm
Một số hệ thống AHU tích hợp bộ tạo ẩm để duy trì độ ẩm theo yêu cầu. Đối với các ngành công nghiệp như dược phẩm hay sản xuất linh kiện điện tử, độ ẩm là thông số cực kỳ nhạy cảm. AHU sẽ tích hợp thêm bộ tách ẩm (trong mùa hè) hoặc bộ tạo ẩm (bằng hơi nước hoặc điện cực trong mùa đông) để duy trì độ ẩm ổn định. Điều này đảm bảo môi trường làm việc luôn nằm trong dải thông số lý tưởng theo tiêu chuẩn GMP hoặc ISO.
Các công nghệ phổ biến:
• Steam Humidifier
• Electrode Humidifier
• Ultrasonic Humidifier
3.6 Hệ thống dàn ngưng và khay nước ngưng
Trong quá trình làm lạnh không khí, hơi nước sẽ ngưng tụ lại trên bề mặt dàn lạnh. Khay nước ngưng được thiết kế với độ dốc nhất định để dẫn nước ra ngoài một cách nhanh chóng, tránh tình trạng ứ đọng gây ẩm mốc. Vật liệu khay thường là inox 304 để chống ăn mòn và đảm bảo vệ sinh trong thời gian dài vận hành.
Thu gom nước ngưng hình thành trong quá trình làm lạnh.
Thường làm bằng inox 304 chống ăn mòn.
3.7 Bộ tiêu âm
Bộ tiêu âm được lắp đặt để triệt tiêu tiếng ồn phát ra từ quạt cấp và luồng gió di chuyển trong thiết bị. Giúp giảm tiếng ồn phát sinh từ:
• Quạt
• Dòng khí tốc độ cao
3.8 Hệ thống điều khiển
Hệ thống điều khiển tự động tích hợp cảm biến nhiệt độ, độ ẩm, chênh áp lọc, giúp người vận hành theo dõi trạng thái thiết bị thông qua bảng điều khiển trung tâm. Nhiều hệ thống còn có khả năng kết nối trực tiếp với BMS để quản lý tập trung toàn nhà máy.
Bao gồm:
• PLC
• HMI
• Cảm biến nhiệt độ
• Cảm biến độ ẩm
• Cảm biến chênh áp
Có thể kết nối với hệ thống BMS để quản lý tập trung.

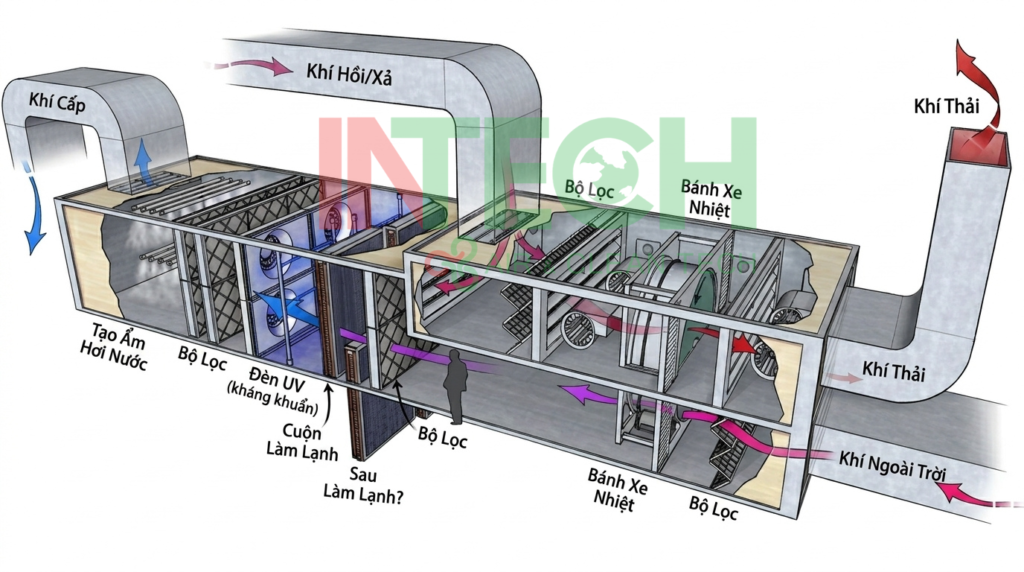

4. Nguyên lý hoạt động của AHU
Bước 1: Quy trình thu gom và xử lý không khí tươi
Không khí tươi từ môi trường bên ngoài được hút vào AHU thông qua cửa lấy gió tươi. Tại đây, luồng gió được hòa trộn với không khí hồi từ phòng sạch theo một tỷ lệ nhất định để tối ưu hóa năng lượng. Hỗn hợp khí sau đó được đẩy qua bộ lọc để loại bỏ các tạp chất và bụi bẩn thô.
AHU nhận:
• Gió tươi từ môi trường bên ngoài
• Gió hồi từ khu vực sử dụng
Tỷ lệ pha trộn được tính toán nhằm tối ưu hiệu suất năng lượng.
Bước 2: Lọc sạch và làm lạnh/sưởi ấm không khí
Sau khi đi qua các cấp lọc, không khí tiếp tục đi qua dàn trao đổi nhiệt để đạt được nhiệt độ yêu cầu. Tại đây, độ ẩm cũng được điều chỉnh bằng cách kiểm soát nhiệt độ điểm sương. Quá trình lọc tinh hoặc lọc HEPA ở giai đoạn cuối sẽ đảm bảo không khí trước khi vào phòng sản xuất đạt độ tinh khiết cao nhất.
Không khí đi qua các cấp lọc.
Quá trình này loại bỏ:
• Bụi thô
• Bụi mịn
• Vi sinh vật
• Hạt ô nhiễm
Bước 3: Điều chỉnh nhiệt độ
Không khí đi qua Cooling Coil hoặc Heating Coil.
Nhiệt độ được điều chỉnh theo giá trị cài đặt.
Bước 4: Điều chỉnh độ ẩm
Nếu độ ẩm chưa đạt yêu cầu, hệ thống sẽ:
• Tạo ẩm
• Hoặc khử ẩm
Bước 5: Phân phối không khí sạch qua hệ thống ống gió
Không khí sau khi xử lý đạt tiêu chuẩn sẽ được quạt cấp đẩy vào hệ thống đường ống gió. Các cửa gió phân phối được bố trí khoa học trên trần hoặc tường để đảm bảo luồng khí sạch lan tỏa đều khắp không gian. Hệ thống ống gió được bọc bảo ôn cách nhiệt cẩn thận để tránh thất thoát nhiệt và đọng sương trên đường đi. Quạt cấp đưa không khí đã xử lý đến các khu vực sử dụng thông qua hệ thống ống gió.
Bước 6: Chu trình tuần hoàn không khí và kiểm soát áp suất
Một phần không khí trong phòng sạch sẽ được thu hồi trở lại AHU qua hệ thống cửa gió hồi. Một phần không khí được thu hồi trở lại AHU để tiếp tục xử lý. Quá trình tuần hoàn này giúp tiết kiệm năng lượng đáng kể cho việc làm lạnh/sưởi ấm khí tươi mới. Hệ thống điều khiển sẽ duy trì áp suất dương trong phòng sạch để ngăn bụi từ bên ngoài xâm nhập thông qua các khe hở khi cửa mở.
Điều này giúp tiết kiệm đáng kể năng lượng vận hành.
5. Các loại AHU phổ biến hiện nay
5.1 AHU tiêu chuẩn
Ứng dụng:
• Văn phòng
• Trung tâm thương mại
• Khách sạn
Đặc điểm:
• Chi phí hợp lý
• Dễ bảo trì
5.2 AHU phòng sạch
Sử dụng trong các lĩnh vực cần đáp ứng tiêu chuẩn:
• GMP
• ISO 14644
• Phòng thí nghiệm
Tích hợp:
• HEPA Filter
• Hệ thống kiểm soát áp suất
5.3 AHU thu hồi nhiệt
Tận dụng nhiệt từ khí thải để giảm tải cho hệ thống lạnh.
Giúp tiết kiệm điện năng đáng kể.
5.4 AHU chống ăn mòn
Phù hợp với:
• Nhà máy hóa chất
• Nhà máy ở vùng ven biển
Vật liệu đặc biệt giúp chống oxy hóa.

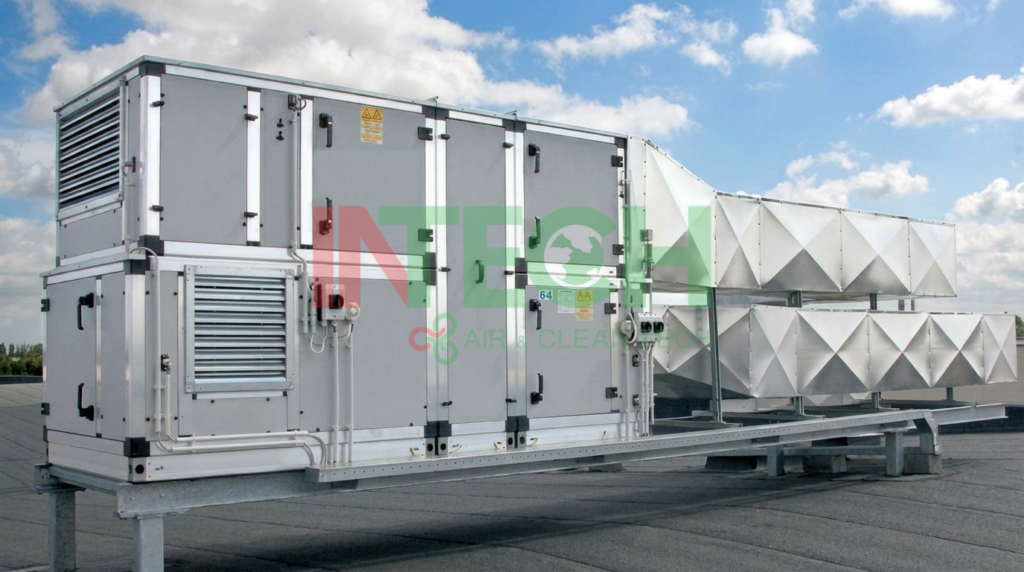

5.5 Rooftop AHU
Thiết kế lắp đặt ngoài trời.
Tích hợp:
• Khả năng chống nước
• Chống tia UV
6. Sự khác nhau giữa AHU và FCU?
Đây là câu hỏi rất phổ biến trong các dự án HVAC.
| Tiêu chí | AHU (Air Handling Unit) | FCU |
| Công suất | Lớn | Nhỏ |
| Xử lý gió tươi | Có | Không hoặc hạn chế |
| Hệ thống lọc | Nhiều cấp | Cơ bản |
| Phòng sạch | Phù hợp | Không phù hợp |
| Điều khiển độ ẩm | Có | Hạn chế |
| Ứng dụng | Nhà máy, bệnh viện, trung tâm thương mại | Văn phòng, khách sạn |
Nếu công trình yêu cầu chất lượng không khí cao, AHU luôn là lựa chọn phù hợp hơn FCU.
7. Thông số kỹ thuật quan trọng của AHU (Air Handling Unit)
Khi lựa chọn AHU cần quan tâm:
| Thông số | Giá trị tham khảo |
| Lưu lượng gió | 1.000 – 100.000 CMH |
| Áp suất tĩnh | 300 – 2.000 Pa |
| Công suất lạnh | 5 – 500 TR |
| Độ ồn | < 75 dB |
| Hiệu suất lọc | G4 đến H14 |
| Điện áp | 380V/3P/50Hz |
Các thông số này cần được tính toán dựa trên đặc điểm của từng dự án.
8. Ứng dụng của AHU trong các ngành công nghiệp
8.1 Nhà máy dược phẩm
AHU giúp:
• Kiểm soát nhiệt độ
• Kiểm soát độ ẩm
• Duy trì độ sạch
Đáp ứng tiêu chuẩn:
• GMP-WHO
• EU GMP
8.2 Nhà máy điện tử và bán dẫn
Kiểm soát:
• Bụi mịn
• Tĩnh điện
• Độ ẩm
Đảm bảo chất lượng linh kiện điện tử.
8.3 Nhà máy thực phẩm
Duy trì môi trường sản xuất sạch.
Hạn chế:
• Nấm mốc
• Vi khuẩn
• Nhiễm chéo
8.4 Bệnh viện
AHU được sử dụng trong:
• Phòng mổ
• ICU
• Khu vô trùng
8.5 Trung tâm dữ liệu
Giúp duy trì nhiệt độ ổn định cho hệ thống máy chủ.
9. Kinh nghiệm lựa chọn AHU (Air Handling Unit) phù hợp
9.1 Xác định lưu lượng gió
Lưu lượng gió phải đáp ứng:
• Số lần trao đổi khí
• Quy mô không gian
• Tiêu chuẩn vận hành
9.2 Xác định cấp độ lọc
Ví dụ cấp độ lọc cần phù hợp với điều kiện hoạt động bên trong:
• Văn phòng: G4 + F7
• GMP: G4 + F8 + HEPA H13
9.3 Tính toán công suất lạnh
Tránh:
• Thiếu tải
• Dư tải
Thiếu hay thừa tải đều gây lãng phí đầu tư và điện năng.
9.4 Chọn vật liệu phù hợp
• Inox 304 cho thực phẩm và dược phẩm
• Tôn sơn tĩnh điện cho công trình dân dụng
9.5 Ưu tiên giải pháp tiết kiệm điện
Nên lựa chọn:
• EC Fan
• VFD
• Thu hồi nhiệt
• Điều khiển BMS
10. Giải pháp tiết kiệm năng lượng cho AHU (Air Handling Unit)
Chi phí điện thường chiếm phần lớn chi phí vận hành HVAC.
Một số giải pháp hiệu quả:
Sử dụng động cơ EC
Tiết kiệm từ 20-40% điện năng so với động cơ truyền thống.
Điều khiển bằng biến tần
Điều chỉnh lưu lượng theo tải thực tế.
Thu hồi nhiệt
Giảm tải cho hệ thống Chiller.
Tối ưu chênh áp lọc
Thay lọc đúng thời điểm giúp giảm điện năng tiêu thụ của quạt.
Kết nối BMS
Giám sát và điều khiển tập trung toàn bộ hệ thống.
11. Case Study: Ứng dụng AHU tại nhà máy điện tử
Trong một dự án nhà máy sản xuất linh kiện điện tử do INTECH triển khai, hệ thống AHU công suất 35.000 CMH được thiết kế để phục vụ khu vực sản xuất đạt chuẩn.
Giải pháp bao gồm:
• Lọc G4 + F8 + HEPA H13
• Plug Fan EC
• Kết nối BMS
• Điều khiển độ ẩm tự động
Kết quả:
• Duy trì nhiệt độ 22 ± 2°C
• Độ ẩm 50 ± 5% RH
• Giảm đáng kể lượng bụi trong khu vực sản xuất
• Tiết kiệm điện năng vận hành so với hệ thống cũ
12. Câu hỏi thường gặp về AHU (Air Handling Unit)
AHU có phải điều hòa không?
Không. AHU là thiết bị xử lý không khí trong hệ HVAC, thường kết hợp với Chiller hoặc DX để làm lạnh, khống chế ẩm…
AHU có dùng cho phòng sạch được không?
Có. Đây là thiết bị trung tâm của hệ thống HVAC phòng sạch.
Bao nhiêu lâu cần thay lọc AHU?
• Pre Filter: 3-6 tháng
• Medium Filter: 6-12 tháng
• HEPA: 1-3 năm
Tùy điều kiện vận hành thực tế.
AHU sử dụng môi chất lạnh gì?
Thông thường sử dụng nước lạnh từ Chiller hoặc gas lạnh DX.
AHU có thể điều khiển từ xa không?
Có. Các hệ thống hiện đại có thể kết nối BMS hoặc SCADA.
13. Giải pháp Air Handling Unit từ INTECH Air & Cleantech
INTECH Air & Cleantech là đơn vị thiết kế, sản xuất và triển khai giải pháp HVAC, phòng sạch và xử lý không khí cho nhiều ngành công nghiệp tại Việt Nam.
Ưu điểm giải pháp AHU của INTECH:
• Thiết kế theo yêu cầu từng dự án
• Tối ưu lưu lượng và hiệu suất năng lượng
• Tích hợp HEPA, BMS và các giải pháp kiểm soát độ ẩm
• Sản xuất theo tiêu chuẩn kỹ thuật quốc tế
• Hỗ trợ khảo sát, lắp đặt và bảo trì trọn đời dự án
Đội ngũ kỹ sư INTECH sẽ đồng hành cùng doanh nghiệp từ giai đoạn tư vấn, thiết kế đến vận hành, giúp tối ưu hiệu quả đầu tư và đảm bảo hệ thống hoạt động ổn định trong thời gian dài.
Air Handling Unit (AHU) là thiết bị xử lý không khí trung tâm đóng vai trò quan trọng trong mọi hệ thống HVAC hiện đại. Không chỉ giúp lọc sạch không khí, AHU còn kiểm soát nhiệt độ, độ ẩm và áp suất, đáp ứng các yêu cầu khắt khe của nhà máy sản xuất, phòng sạch, bệnh viện và các công trình thương mại.
Việc lựa chọn đúng loại AHU, thiết kế phù hợp và vận hành hiệu quả sẽ giúp doanh nghiệp nâng cao chất lượng sản phẩm, tiết kiệm năng lượng và đáp ứng các tiêu chuẩn quốc tế về môi trường sản xuất. Nếu doanh nghiệp đang cần tư vấn giải pháp AHU cho nhà máy hoặc phòng sạch, INTECH Hotline: 0976 404 895 sẵn sàng hỗ trợ khảo sát và đề xuất phương án tối ưu nhất.
