FFU Fan Filter Unit là gì?

FFU là viết tắt của cụm từ Fan Filter Unit. Đây là thiết bị cấp khí sạch dạng module tích hợp quạt và bộ lọc hiệu suất cao trong cùng một thiết bị.

Nhiệm vụ chính của FFU là hút không khí, đưa qua bộ lọc HEPA hoặc ULPA để loại bỏ bụi mịn và các hạt siêu nhỏ trước khi cấp khí sạch xuống khu vực sử dụng. Thiết bị thường được lắp đặt trên trần phòng sạch hoặc phía trên các khu vực yêu cầu kiểm soát môi trường nghiêm ngặt.

Khác với một số hệ thống HVAC trung tâm phải sử dụng hệ thống ống gió lớn để dẫn khí đến từng khu vực, FFU có khả năng tạo lưu lượng khí sạch trực tiếp tại vị trí lắp đặt. Nhờ hoạt động theo dạng module độc lập, thiết bị có thể dễ dàng mở rộng hoặc thay đổi cấu hình theo nhu cầu vận hành thực tế.

Trong nhiều hệ thống hiện nay, FFU được sử dụng để tạo dòng khí sạch ổn định cho:

• Phòng sạch điện tử
• Nhà máy bán dẫn
• SMT
• Dây chuyền lắp ráp linh kiện
• Dược phẩm
• Y tế
• Phòng IVF
• Phòng mổ
• Phòng thí nghiệm
• Clean booth
• Tủ dòng khí sạch

Yêu cầu kiểm soát độ sạch trong các ngành công nghiệp hiện đại ngày càng cao. Chỉ một lượng bụi rất nhỏ cũng có thể ảnh hưởng trực tiếp đến chất lượng sản phẩm hoặc độ ổn định của quy trình sản xuất.

Ví dụ:

• Trong ngành bán dẫn, bụi siêu nhỏ có thể gây lỗi wafer
• Trong ngành điện tử, bụi có thể ảnh hưởng đến chất lượng linh kiện
• Trong dược phẩm, bụi và vi sinh có thể làm tăng nguy cơ nhiễm chéo
• Trong y tế, môi trường không khí không ổn định có thể ảnh hưởng đến khả năng kiểm soát nhiễm khuẩn

Do đó, FFU Fan Filter Unit ngày càng được sử dụng rộng rãi như một giải pháp hỗ trợ duy trì môi trường sạch ổn định và linh hoạt hơn trong vận hành.

Ngoài khả năng duy trì độ sạch, FFU còn được đánh giá cao nhờ khả năng triển khai linh hoạt trong các dự án cải tạo hoặc mở rộng hệ thống phòng sạch hiện hữu. Trong nhiều trường hợp, doanh nghiệp có thể bổ sung thêm FFU để tăng cấp độ sạch cho một khu vực cụ thể mà không cần thay đổi toàn bộ hệ thống HVAC trung tâm.

Đây cũng là lý do FFU thường được lựa chọn trong các hệ thống clean booth hoặc phòng sạch module, nơi yêu cầu khả năng mở rộng và thay đổi layout tương đối linh hoạt theo từng giai đoạn sản xuất.

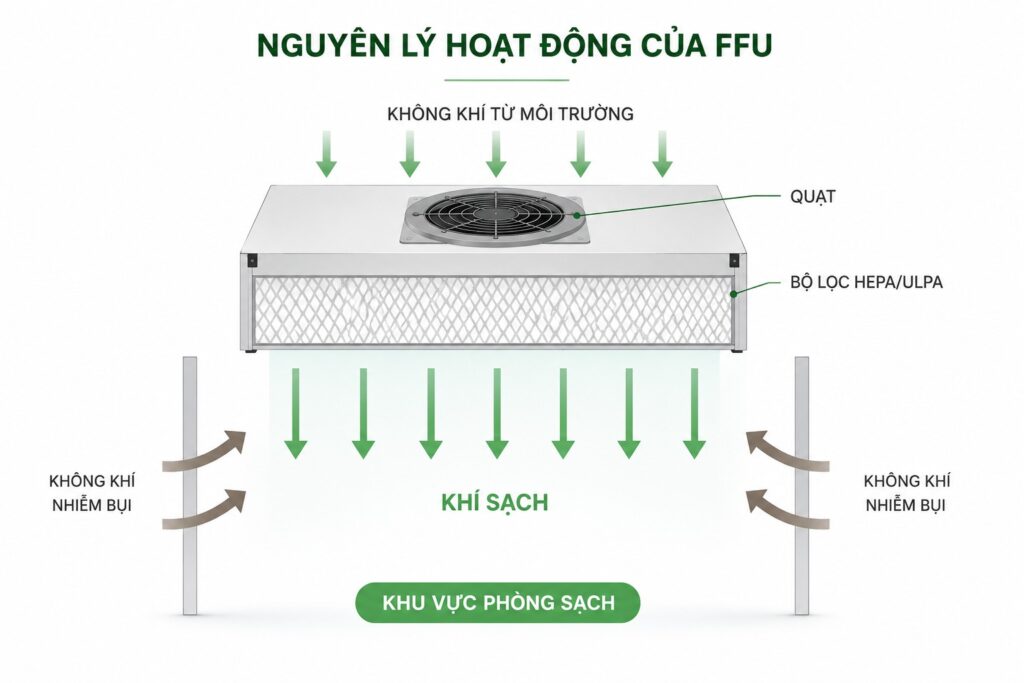

Nguyên lý hoạt động của FFU Fan Filter Unit

FFU Fan Filter Unit hoạt động theo nguyên lý hút không khí, đưa qua bộ lọc hiệu suất cao và cấp khí sạch trực tiếp xuống khu vực sử dụng.

Quy trình hoạt động có thể hiểu theo trình tự:

Không khí → Quạt hút → Bộ lọc HEPA/ULPA → Cấp khí sạch xuống phòng

Quá trình này diễn ra liên tục nhằm duy trì môi trường sạch ổn định trong suốt quá trình vận hành.

Hút không khí

Quạt bên trong FFU sẽ hút không khí từ khu vực phía trên thiết bị.

Tùy theo thiết kế hệ thống, đây có thể là:

• Không khí hồi
• Không khí từ plenum
• Không khí đã được xử lý sơ bộ

Việc hút khí liên tục giúp duy trì lưu lượng ổn định cho hệ thống.

Trong nhiều thiết kế phòng sạch hiện nay, phía trên FFU thường là không gian plenum – nơi tập trung không khí hồi trước khi được cấp lại xuống khu vực sạch.

Tạo áp suất và lưu lượng khí

Sau khi hút khí, quạt tạo áp suất để đẩy không khí đi qua bộ lọc HEPA hoặc ULPA.

Do bộ lọc hiệu suất cao có trở lực lớn nên quạt cần đảm bảo đủ áp suất tĩnh để duy trì lưu lượng khí theo thiết kế.

Nếu áp suất không đủ:

• Lưu lượng khí giảm
• Độ sạch không ổn định
• Khả năng quét bụi giảm
• Dòng khí bị nhiễu động

Do đó, khả năng duy trì áp suất ổn định là yếu tố quan trọng đối với FFU.

Hiện nay, nhiều hệ thống ưu tiên sử dụng FFU quạt EC nhằm tối ưu hiệu suất vận hành và duy trì lưu lượng ổn định tốt hơn trong quá trình sử dụng lâu dài.

Lọc bụi qua HEPA hoặc ULPA

Không khí sau khi đi qua quạt sẽ được đưa qua bộ lọc HEPA hoặc ULPA.

Tại đây:

• Bụi mịn
• Hạt siêu nhỏ
• Một phần vi sinh

sẽ bị giữ lại trước khi khí sạch được cấp xuống khu vực sử dụng.

Một số cấp lọc phổ biến:

• HEPA H13
• HEPA H14
• ULPA

Tùy theo cấp độ sạch ISO và yêu cầu vận hành mà hệ thống sẽ lựa chọn loại lọc phù hợp.

Ví dụ:

• Khu vực ISO 8 thường sử dụng HEPA
• Khu vực ISO 5 hoặc yêu cầu sạch cao có thể sử dụng ULPA

Khả năng lọc hiệu quả của FFU đóng vai trò quan trọng trong việc duy trì độ sạch ổn định cho môi trường phòng sạch.

Cấp khí sạch xuống khu vực sử dụng

Sau khi đi qua bộ lọc, khí sạch được cấp trực tiếp xuống khu vực làm việc thông qua mặt dưới của FFU.

Tùy ứng dụng, thiết bị có thể tạo:

• Dòng khí tầng
• Dòng khí hỗn hợp

Trong nhiều hệ thống phòng sạch, FFU thường được thiết kế để tạo dòng khí tầng nhằm giúp luồng khí di chuyển đồng đều và hạn chế nhiễu động.

Dòng khí tầng giúp:

• Cuốn bụi xuống dưới hiệu quả hơn
• Giảm vùng xoáy khí
• Hạn chế phát tán bụi trong không gian phòng sạch

Đây là yêu cầu quan trọng trong các khu vực như:

• Bán dẫn
• Vi điện tử
• Phòng thao tác vô trùng
• Tủ Laminar Flow

Duy trì môi trường sạch ổn định

Khi nhiều FFU hoạt động đồng thời, hệ thống sẽ tạo lưu lượng khí sạch ổn định cho toàn bộ khu vực vận hành.

Điều này giúp:

• Duy trì cấp độ sạch ISO
• Hỗ trợ ổn định chênh áp
• Kiểm soát bụi hiệu quả
• Hạn chế nguy cơ nhiễm chéo

Khác với các hệ thống cấp khí phụ thuộc hoàn toàn vào đường ống trung tâm, FFU hoạt động theo dạng module nên có thể linh hoạt hơn trong việc mở rộng hoặc thay đổi bố trí hệ thống.

Đây là một trong những lý do khiến FFU được ứng dụng ngày càng phổ biến trong các hệ thống phòng sạch hiện đại.

Cấu tạo của FFU Fan Filter Unit

FFU Fan Filter Unit được thiết kế theo dạng module tích hợp giữa quạt và bộ lọc hiệu suất cao trong cùng một thiết bị. Cấu tạo này giúp FFU có thể hoạt động độc lập, dễ lắp đặt và thuận tiện mở rộng theo từng yêu cầu vận hành thực tế.

Tùy theo ứng dụng và cấp độ sạch, cấu hình FFU có thể thay đổi. Tuy nhiên, một thiết bị FFU tiêu chuẩn thường gồm các thành phần chính dưới đây.

Quạt FFU

Quạt là bộ phận tạo lưu lượng và áp suất khí cho thiết bị.

Không khí sẽ được hút từ phía trên FFU, sau đó đẩy qua bộ lọc HEPA hoặc ULPA trước khi cấp xuống khu vực sạch.

Hiện nay, FFU thường sử dụng hai dòng quạt chính:

• Quạt AC
• Quạt EC

FFU sử dụng quạt AC

Quạt AC là dòng quạt truyền thống được sử dụng khá phổ biến trong nhiều hệ thống phòng sạch.

Ưu điểm:

• Chi phí đầu tư thấp
• Dễ thay thế
• Phù hợp nhiều hệ thống cơ bản

Tuy nhiên, dòng quạt này thường tiêu thụ điện năng cao hơn và khả năng điều chỉnh tốc độ không linh hoạt bằng quạt EC.

FFU sử dụng quạt EC

FFU quạt EC đang được sử dụng ngày càng nhiều trong các hệ thống phòng sạch hiện đại nhờ khả năng tối ưu hiệu suất vận hành.

Ưu điểm:

• Tiết kiệm điện năng
• Hiệu suất cao
• Độ ồn thấp
• Điều chỉnh tốc độ linh hoạt
• Dễ kết nối điều khiển trung tâm

Trong các hệ thống có số lượng FFU lớn, việc sử dụng quạt EC có thể giúp tối ưu đáng kể chi phí vận hành lâu dài.

Ngoài ra, quạt EC còn hỗ trợ duy trì lưu lượng ổn định tốt hơn khi hệ thống vận hành liên tục trong thời gian dài.

Bộ lọc HEPA hoặc ULPA

Bộ lọc là thành phần quan trọng nhất của FFU Fan Filter Unit.

Nhiệm vụ chính của bộ lọc là giữ lại bụi mịn và các hạt siêu nhỏ trước khi không khí được cấp xuống khu vực sử dụng.

Một số cấp lọc phổ biến hiện nay:

• HEPA H13
• HEPA H14
• ULPA

Hiệu suất lọc thường đạt:

• H13: ≥99,95%
• H14: ≥99,995%
• ULPA: ≥99,9995%

Tùy theo cấp độ sạch ISO và yêu cầu vận hành thực tế mà doanh nghiệp sẽ lựa chọn cấp lọc phù hợp.

Ví dụ:

• Các khu vực ISO 8 thường sử dụng HEPA
• Khu vực ISO 5 hoặc yêu cầu sạch cao có thể sử dụng ULPA

Bên cạnh hiệu suất lọc, tuổi thọ và khả năng duy trì chênh áp ổn định cũng là yếu tố quan trọng khi lựa chọn bộ lọc FFU.

Nếu bộ lọc bị tắc hoặc xuống cấp:

• Lưu lượng khí giảm
• Tiêu thụ điện tăng
• Độ sạch không ổn định

Do đó, việc kiểm tra và thay thế HEPA/ULPA định kỳ là yêu cầu quan trọng trong quá trình vận hành hệ thống phòng sạch.

Vỏ thiết bị FFU

Vỏ FFU thường được sản xuất từ:

• Thép sơn tĩnh điện
• Inox
• Nhôm

Từng loại vật liệu sẽ phù hợp với các môi trường khác nhau.

Ví dụ:

• FFU inox thường được sử dụng trong dược phẩm, y tế hoặc thực phẩm do yêu cầu vệ sinh cao
• FFU thép sơn tĩnh điện phù hợp với nhiều hệ thống công nghiệp phổ thông

Thiết kế vỏ thiết bị cần đảm bảo:

• Độ kín khí
• Độ bền cơ học
• Hạn chế rung
• Dễ vệ sinh
• Đảm bảo tính ổn định khi vận hành liên tục

Trong các môi trường yêu cầu kiểm soát nghiêm ngặt, độ hoàn thiện bề mặt và khả năng hạn chế bám bụi của vỏ thiết bị cũng là yếu tố được quan tâm.

Tấm phân phối khí

Một số FFU được tích hợp thêm tấm phân phối khí hoặc lưới cân bằng gió để hỗ trợ:

• Tạo dòng khí đều
• Hạn chế vùng xoáy
• Giảm nhiễu động khí

Đây là yếu tố quan trọng trong các khu vực yêu cầu dòng khí tầng (Laminar Flow).

Nếu luồng khí phân phối không đồng đều, bụi có thể bị giữ lại hoặc phát tán không kiểm soát trong khu vực sạch.

Bộ điều khiển FFU

Nhiều dòng FFU hiện nay được tích hợp bộ điều khiển tốc độ quạt nhằm hỗ trợ tối ưu vận hành hệ thống.

Thiết bị có thể:

• Điều chỉnh tốc độ thủ công
• Điều khiển theo nhóm
• Điều khiển trung tâm
• Kết nối BMS

Việc kiểm soát tốc độ quạt giúp duy trì lưu lượng khí phù hợp với từng chế độ vận hành thực tế, đồng thời hỗ trợ tối ưu điện năng tiêu thụ.

Trong nhiều hệ thống hiện đại, khả năng điều khiển tập trung giúp doanh nghiệp dễ dàng giám sát và tối ưu vận hành hơn.

Hệ thống monitoring và kết nối BMS

Trong nhiều nhà máy hiện đại, FFU không chỉ hoạt động độc lập mà còn được tích hợp vào hệ thống quản lý tổng thể.

Một số hệ thống có thể hỗ trợ:

• Monitoring trạng thái hoạt động
• Giám sát tốc độ quạt
• Cảnh báo lỗi
• Kết nối BMS
• Điều khiển tập trung

Điều này giúp doanh nghiệp dễ dàng kiểm soát tình trạng vận hành và hỗ trợ bảo trì hiệu quả hơn.

Gioăng kín

Gioăng được bố trí tại các vị trí tiếp xúc nhằm đảm bảo độ kín của thiết bị trong quá trình vận hành.

Độ kín tốt giúp:

• Hạn chế rò rỉ khí
• Duy trì lưu lượng ổn định
• Giảm thất thoát áp suất
• Hỗ trợ duy trì độ sạch

Đây là yếu tố quan trọng trong các hệ thống yêu cầu kiểm soát môi trường nghiêm ngặt.

Thông số kỹ thuật FFU INTECH

Nhà máy INTECH Air & Clean Tech có khả năng thiết kế và sản xuất các thiết bị phòng sạch với thông số kỹ thuật tiêu chuẩn hoặc tùy chỉnh theo yêu cầu thực tế của từng dự án. Nhờ năng lực sản xuất trực tiếp tại nhà máy, INTECH đã và đang triển khai nhiều dự án với yêu cầu thiết kế riêng cho nhiều hệ thống phòng sạch khác nhau.

Đặc điểm nổi bật của FFU Fan Filter Unit INTECH

FFU Fan Filter Unit INTECH được thiết kế nhằm đáp ứng yêu cầu kiểm soát độ sạch trong nhiều hệ thống phòng sạch công nghiệp hiện nay. Thiết bị tập trung vào khả năng duy trì lưu lượng khí ổn định, tối ưu vận hành lâu dài và hỗ trợ triển khai linh hoạt cho nhiều loại phòng sạch khác nhau.

Thiết kế module linh hoạt, dễ mở rộng hệ thống

FFU được thiết kế theo dạng module độc lập, cho phép hệ thống dễ dàng mở rộng theo từng khu vực vận hành thực tế. So với các mô hình cấp khí phụ thuộc nhiều vào hệ thống đường ống trung tâm, FFU giúp việc thay đổi layout hoặc bổ sung khu vực sạch trở nên linh hoạt hơn.

Trong nhiều dự án cải tạo hoặc mở rộng dây chuyền sản xuất, doanh nghiệp có thể bổ sung thêm FFU mà không cần thay đổi toàn bộ hệ thống HVAC hiện hữu. Đây là ưu điểm giúp FFU được ứng dụng rộng rãi trong clean booth, phòng sạch module và các khu vực yêu cầu kiểm soát sạch cục bộ.

Duy trì lưu lượng khí ổn định

FFU INTECH được tối ưu nhằm đảm bảo khả năng duy trì lưu lượng khí ổn định trong quá trình vận hành liên tục. Khả năng duy trì áp suất phù hợp giúp bộ lọc HEPA hoặc ULPA hoạt động hiệu quả hơn, đồng thời hỗ trợ ổn định dòng khí trong khu vực sử dụng.

Đối với các hệ thống phòng sạch yêu cầu vận hành liên tục trong thời gian dài, sự ổn định của lưu lượng khí là yếu tố ảnh hưởng trực tiếp đến khả năng duy trì cấp độ sạch và kiểm soát bụi trong không gian phòng sạch.

Hỗ trợ tạo dòng khí sạch đồng đều

Thiết bị được thiết kế nhằm hỗ trợ phân phối khí đồng đều xuống khu vực sử dụng. Một số cấu hình được tích hợp thêm tấm phân phối khí hoặc lưới cân bằng gió nhằm giảm nhiễu động và hỗ trợ tạo dòng khí ổn định hơn.

Điều này đặc biệt quan trọng trong các khu vực yêu cầu dòng khí tầng như phòng sạch bán dẫn, vi điện tử, phòng thao tác vô trùng hoặc hệ thống Laminar Flow. Khi luồng khí được phân phối đồng đều, khả năng quét bụi và kiểm soát hạt trong không khí cũng hiệu quả hơn.

Hỗ trợ tối ưu điện năng vận hành

FFU INTECH có thể sử dụng quạt AC hoặc quạt EC tùy theo yêu cầu vận hành của từng hệ thống. Trong các nhà máy cần tối ưu điện năng, cấu hình quạt EC giúp giảm tiêu thụ điện và hỗ trợ điều chỉnh tốc độ linh hoạt hơn trong quá trình vận hành.

Đối với các hệ thống sử dụng số lượng lớn FFU và vận hành liên tục 24/7, khả năng tối ưu điện năng là yếu tố được nhiều doanh nghiệp quan tâm nhằm giảm chi phí vận hành dài hạn.

Độ kín cao giúp duy trì điều kiện phòng sạch ổn định

Thiết kế vỏ thiết bị kết hợp gioăng kín giúp hạn chế thất thoát khí trong quá trình vận hành. Độ kín tốt hỗ trợ duy trì lưu lượng khí ổn định, hạn chế rò rỉ không khí và giảm thất thoát áp suất trong hệ thống.

Đây là yếu tố quan trọng trong các hệ thống yêu cầu kiểm soát môi trường nghiêm ngặt, đặc biệt tại các khu vực có yêu cầu cao về độ sạch và tính ổn định của dòng khí.

Dễ bảo trì và thay thế bộ lọc

FFU được thiết kế theo hướng thuận tiện cho quá trình kiểm tra và thay thế HEPA/ULPA định kỳ. Điều này giúp giảm thời gian dừng hệ thống và hỗ trợ vận hành lâu dài hiệu quả hơn.

Đối với các hệ thống sử dụng số lượng lớn FFU, khả năng bảo trì thuận tiện giúp tối ưu đáng kể chi phí vận hành và thời gian bảo trì định kỳ.

Phù hợp với nhiều lĩnh vực công nghiệp

FFU INTECH được ứng dụng trong nhiều lĩnh vực như điện tử, bán dẫn, dược phẩm, y tế, phòng thí nghiệm và thực phẩm. Tùy theo từng yêu cầu vận hành, thiết bị có thể được tùy chỉnh về kích thước, loại quạt, cấp lọc, vật liệu hoặc cấu hình điều khiển nhằm phù hợp với từng hệ thống thực tế.



Tại sao nên lựa chọn FFU Fan Filter Unit từ INTECH Air & Clean Tech?

Thiết kế theo yêu cầu, tối ưu cho từng dự án

Mỗi phòng sạch đều có những yêu cầu riêng về cấp độ sạch, lưu lượng gió, kết cấu trần và quy trình sản xuất. Với kinh nghiệm triển khai nhiều dự án trong các lĩnh vực điện tử, dược phẩm, thực phẩm và y tế, INTECH Air & Clean Tech cung cấp giải pháp FFU được thiết kế và tùy chỉnh theo từng công trình, đảm bảo thiết bị phù hợp với layout thực tế, đáp ứng đầy đủ các yêu cầu kỹ thuật và tối ưu hiệu quả đầu tư.

Sản xuất theo tiêu chuẩn quốc tế, chất lượng bền vững

FFU INTECH được sản xuất trên dây chuyền hiện đại theo hệ thống quản lý chất lượng ISO 9001:2015. Thiết bị sử dụng vật liệu cao cấp như inox 304 hoặc thép mạ kẽm sơn tĩnh điện, có khả năng chống ăn mòn, chịu môi trường làm việc liên tục và duy trì độ bền lâu dài. Mỗi chi tiết đều được gia công chính xác nhằm đảm bảo độ kín khí, giảm rung động và nâng cao hiệu suất vận hành.

Hiệu suất ổn định, tiết kiệm năng lượng

FFU được trang bị động cơ hiệu suất cao kết hợp quạt ly tâm cân bằng động và bộ lọc HEPA hoặc ULPA chất lượng cao, giúp tạo dòng khí đồng đều, duy trì áp suất ổn định và đạt hiệu quả lọc tối ưu. Thiết kế tối ưu còn góp phần giảm mức tiêu thụ điện năng, hạn chế chi phí vận hành trong suốt vòng đời thiết bị.

Kiểm định nghiêm ngặt trước khi bàn giao

Toàn bộ FFU đều trải qua quy trình kiểm tra chất lượng nghiêm ngặt trước khi xuất xưởng. Các thông số như lưu lượng gió, áp suất tĩnh, độ ồn, độ rung và hiệu suất lọc được kiểm tra theo tiêu chuẩn kỹ thuật nhằm đảm bảo thiết bị hoạt động ổn định ngay khi đưa vào sử dụng và đáp ứng các yêu cầu khắt khe của hệ thống phòng sạch.

Kinh nghiệm triển khai nhiều dự án quy mô lớn

INTECH Air & Clean Tech đã cung cấp thiết bị phòng sạch cho nhiều doanh nghiệp trong và ngoài nước thuộc các lĩnh vực điện tử, ô tô, dược phẩm và công nghiệp công nghệ cao. Sự tin tưởng của các đối tác lớn như LG Innotek, Hyundai Kefico, VinFast cùng nhiều nhà máy FDI là minh chứng cho chất lượng sản phẩm, năng lực kỹ thuật và khả năng đáp ứng các dự án có yêu cầu cao.

Đồng hành cùng khách hàng từ tư vấn đến hậu mãi

Không chỉ cung cấp thiết bị, INTECH còn mang đến dịch vụ trọn gói từ tư vấn giải pháp, thiết kế, sản xuất, lắp đặt, chạy thử đến bảo hành và hỗ trợ kỹ thuật sau bán hàng. Đội ngũ kỹ sư giàu kinh nghiệm luôn sẵn sàng hỗ trợ khách hàng trong quá trình vận hành, bảo trì và tối ưu hệ thống, giúp thiết bị hoạt động ổn định, bền bỉ và đạt hiệu quả cao trong thời gian dài.
